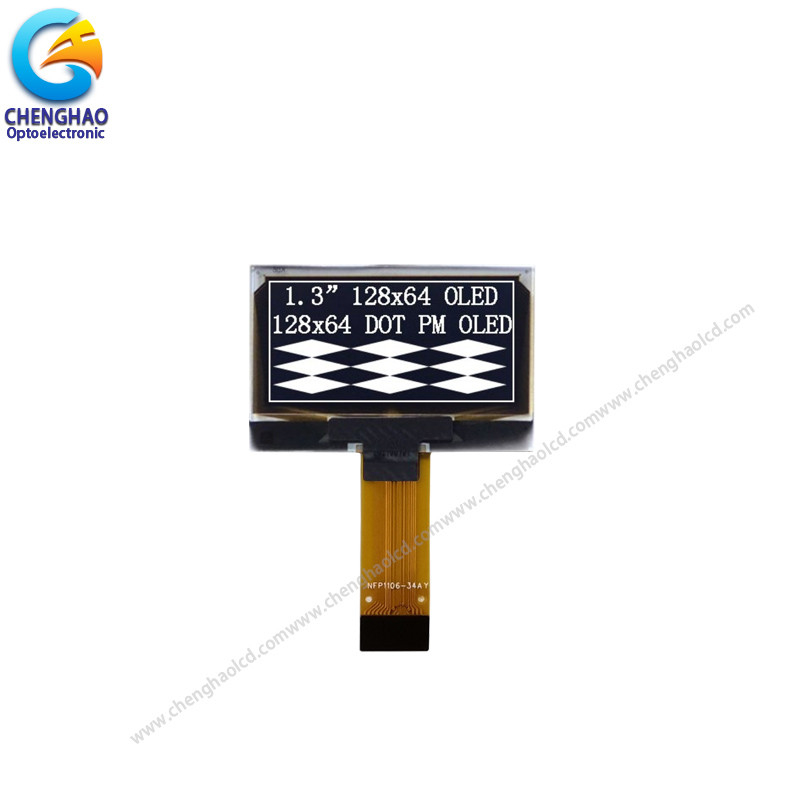

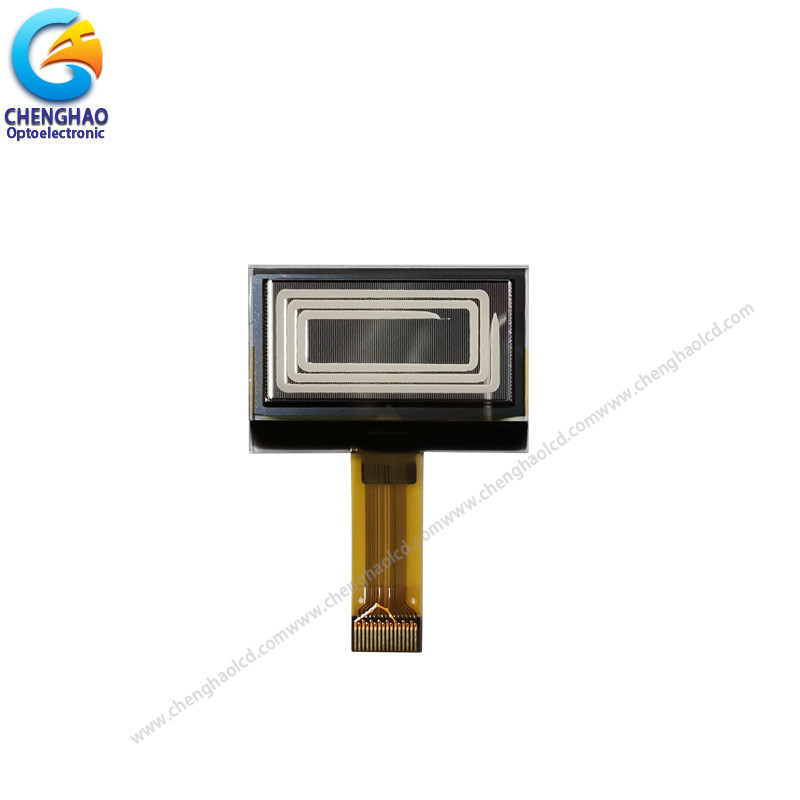

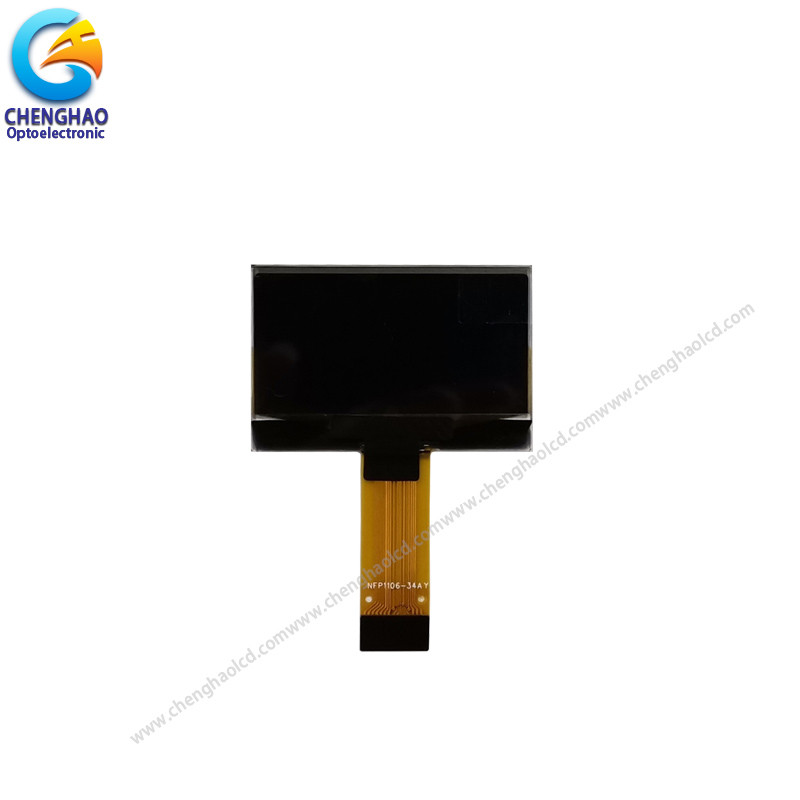

12864 โมโนครอม LCD Display 16pin 1.3 นิ้ว 128*64 LCD COG โมดูลกราฟิก
1รายละเอียดหลัก
1.1 รายละเอียดการแสดง
1) รูปแบบการแสดง: แมทริกซ์ปาซิฟ
2) สีจอ: สีเดียว (สีขาว)
3) หน้าที่ขับขี่: 1/64 หน้าที่
1.2 รายละเอียดทางกล
1) ภาพลวดลาย: ตามภาพลวดลายที่แนบแนบ
2) จํานวนพิกเซล: 128
3) ขนาดแผ่น: 34.5 ∙ 23.0 ∙ 1.4 (มม.)
4) พื้นที่ใช้งาน: 29.42
5) พิกเซล Pitch: 0.23
6) ขนาดของพิกเซล: 0.21 mm
7) น้ําหนัก: 2.18 กรัม
1.3 พื้นที่ทํางาน / การแผนที่ความจํา และการสร้างพิกเซล
1.4 การออกแบบเครื่องกล
2ค่าเรตติ้งสูงสุด
|
ปริมาตร
|
สัญลักษณ์
|
นาที
|
แม็กซ์
|
หน่วย
|
หมายเหตุ
|
|
โลตติจ์ไฟฟ้าสําหรับโลจิก
|
VDD
|
- 03
|
4 |
V
|
1, 2
|
|
โลเตจไฟฟ้าสําหรับการแสดง
|
VCC
|
0 |
14 |
V |
1, 2
|
|
ความดันไฟฟ้าสําหรับ DC/DC
|
VBAT
|
0.3
|
5 |
V |
1, 2
|
|
อุณหภูมิการทํางาน
|
TOP
|
- 40
|
85
|
°C
|
|
|
อุณหภูมิในการเก็บ
|
TSTG
|
- 40
|
85
|
|
3 |
|
อายุการใช้งาน (120 cd/m)2)
|
|
10,000
|
- |
ชั่วโมง
|
4 |
|
อายุการใช้งาน (80 cd/m)2)
|
|
30,000
|
- |
ชั่วโมง
|
4 |
|
อายุการใช้งาน (60 cd/m)2)
|
|
50,000
|
- |
ชั่วโมง
|
4 |
หมายเหตุที่ 1: ทั้งหมดของความดันด้านบนคือบนพื้นฐานของ Vเอสเอส= 0V
หมายเหตุ 2: เมื่อโมดูลนี้ถูกใช้เกินความสามารถสูงสุดที่สุทธิข้างบน การแตกถาวรของ
นอกจากนี้สําหรับการดําเนินงานปกติ, เป็นที่ปรารถนาที่จะใช้
ข้อกําหนดตามส่วนที่ 3 ภาพและคุณสมบัติไฟฟ้า
ภายนอกสภาพเหล่านี้ อาจเกิดการทํางานผิดปกติของโมดูล และความน่าเชื่อถือของโมดูล
อาจเสื่อมลง
หมายเหตุ 3: ระยะอุณหภูมิที่กําหนดไม่ได้รวมตัวขั้วขั้ว
อุณหภูมิของเครื่องขั้ว polariser ควรอยู่ที่ 80 ̊C
หมายเหตุที่ 4: VCC= 12.0V, Ta= 25 องศาเซลเซียส, 50% กระดานหมากรุก
การตั้งค่าซอฟต์แวร์ตามส่วน 4.4 การเริ่มต้น
อายุการใช้งานปลายถูกกําหนดเป็น 50% ของความสว่างเริ่มต้นที่ได้รับ
อุณหภูมิห้องคาดโดยการทํางานเร่งในสภาพอุณหภูมิสูง
3ออตติกส์และคุณสมบัติไฟฟ้า
3.1 ลักษณะของแสง
|
ลักษณะ
|
สัญลักษณ์
|
เงื่อนไข
|
นาที
|
แบบ
|
แม็กซ์
|
หน่วย
|
|
ความสว่าง
(VCCจําหน่ายภายนอก)
|
Lbr
|
หมายเหตุ 5
|
100
|
- |
- |
cd/m2
|
|
ความสว่าง
(VCC ผลิตโดย DC / DC ภายใน)
|
Lbr
|
หมายเหตุ 6
|
90
|
110
|
130
|
cd/m2
|
|
C.I.E. (ขาว)
|
(x)
(y)
|
ค.ศ. 1931
|
0.25
0.27
|
0.29
0.31
|
0.33
0.35
|
|
|
ความแตกต่างของห้องมืด
|
CR
|
|
|
2000:1
|
|
|
|
มุมมอง
|
|
|
|
ฟรี
|
|
ระดับ
|
* การวัดทางออนไลน์ที่ VDD = 2.8V, VCC = 12V & 9V
การตั้งค่าซอฟต์แวร์ตามส่วน 4.4 การเริ่มต้น
3.2 คุณสมบัติ DC
|
ลักษณะ
|
สัญลักษณ์
|
เงื่อนไข
|
นาที
|
แบบ
|
แม็กซ์
|
หน่วย
|
|
โลตติจ์ไฟฟ้าสําหรับโลจิก
|
VDD
|
|
1.65
|
2.8
|
3.3 |
V |
|
โลเตจไฟฟ้าสําหรับการแสดง
(มอบภายนอก)
|
VCC
|
หมายเหตุ 5
(DC / DC ภายในปิด)
|
- |
12 |
- |
V |
|
ความดันไฟฟ้าสําหรับ DC/DC
|
VBAT
|
การเปิดเครื่องในแบบ DC/DC
|
3.5 |
- |
4.2 |
V |
|
โลเตจไฟฟ้าสําหรับการแสดง
(ผลิตโดย DC / DC ภายใน)
|
VCC
|
หมายเหตุ 6
(เปิด DC/DC ภายใน)
|
6.4
|
- |
9 |
V |
|
การนําเข้าระดับสูง
|
VIH
|
ฉันOUT= 100μA, 3.3MHz
|
z 0.8VDD
|
- |
VDD
|
V |
|
การเข้าระดับต่ํา
|
VIL
|
ฉันOUT= 100μA, 3.3MHz
|
0 |
- |
0.2VDD
|
V |
|
ผลิตระดับสูง
|
Vโอ้
|
ฉันOUT= 100μA, 3.3MHz
|
0.9xVDD
|
- |
VDD
|
V |
|
ผลิตระดับต่ํา
|
VOL
|
ฉันOUT= 100μA, 3.3MHz
|
0 |
- |
0.1VDD
|
V |
|
กระแสการทํางานสําหรับ VDD
|
ฉันDD
|
|
- |
180 |
300 |
μA
|
|
กระแสการทํางานสําหรับ VCC
(VCCจําหน่ายภายนอก)
|
ฉันCC
|
หมายเหตุ 7
|
- |
17 |
28 |
mA
|
|
กระแสการทํางานสําหรับ VBAT
(VCC ผลิตโดย DC / DC ภายใน)
|
IBAT
|
หมายเหตุ 8
|
- |
45 |
50 |
mA |
|
หมายเหตุ 8
|
ฉันDD นอน
|
|
- |
1 |
5 |
μA
|
|
ปัจจุบันในสภาพนอนสําหรับ VCC
|
ฉันซีซี, นอน
|
|
- |
2 |
10 |
μA
|
หมายเหตุที่ 5 และ 6: ความสว่าง (Lbr) และความกระชับกระแสไฟฟ้าสําหรับการแสดง (VCC) ผูกพันกับการเปลี่ยนแปลงของแผ่น
ลักษณะและความต้องการของลูกค้า
หมายเหตุที่ 7: VDD = 2.8V, VCC = 12V, IREF = 910K 100% พื้นที่แสดงผล เปิด
หมายเหตุที่ 8: VDD = 2.8V, VCC = 9V, IREF = 560K 100% พื้นที่จอเปิด
* การตั้งค่าซอฟต์แวร์ตามส่วนที่ 4.4 การเริ่มต้น
