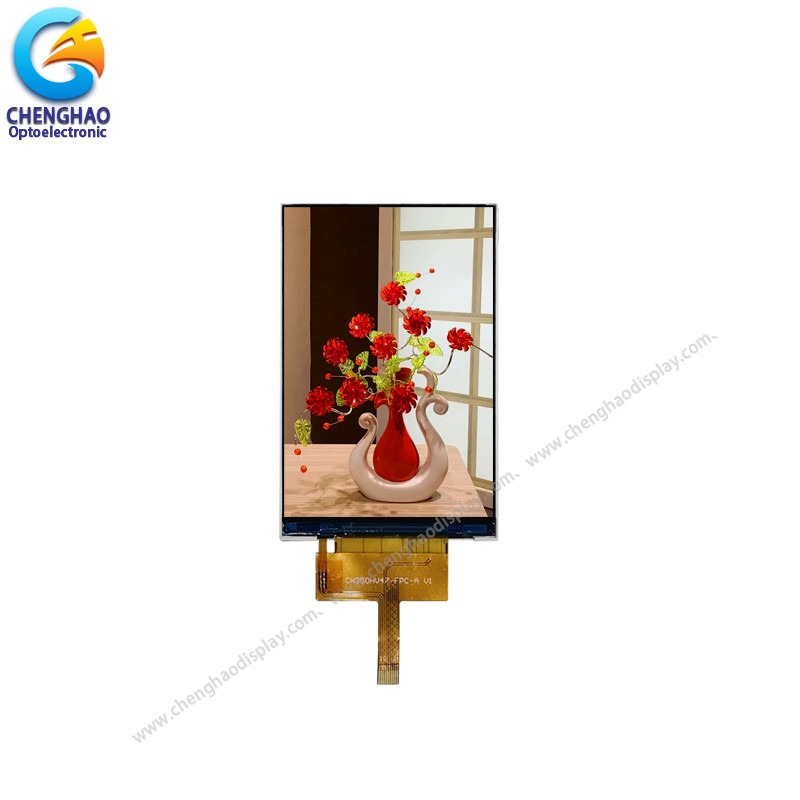

โมดูลจอ LCD ขนาดเล็ก 10 ปิน 320*480 พร้อมอินเตอร์เฟซ SPI 8 บิต 4 สาย

รายละเอียดสินค้า

โมดูลจอ LCD ขนาดเล็ก 10 ปิน 320*480 พร้อมอินเตอร์เฟซ SPI 8 บิต 4 สาย

1รายละเอียด

2คําอธิบาย

ChengHao Display model CH350HV47B is a color active matrix thin film transistor (TFT) liquid crystal display (LCD) that uses amorphous silicon TFT as a switching device. ChengHao Display model CH350HV47B เป็นเครื่องจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอรุ่นนี้ประกอบด้วยแผ่น LCD TFT, ขับเคลื่อน IC, ไฟหลังและ FPC.
There is an active display area of this tft lcd panel measuring 3.5 inches diagonally with a resolution of 320*480*3-RGB dots มีบริเวณที่แสดงภาพที่ทํางานของแพนเนล tft lcd ที่วัด 3.5 inches diagonally with a resolution of 320*480*3-RGB dots
The driver used for this project is the ST7796 and can display 262k/65k colors by R.G.B. signal input. คนขับรถที่ใช้ในโครงการนี้คือ ST7796 และสามารถแสดงสี 262k/65k โดยการนําสัญญาณ RGB เข้าเครื่องขับเคลื่อนติดตั้งบนกระจกและการเชื่อมต่อระหว่างทางผ่าน FPC รวมถึงส่วนประกอบในการขับเคลื่อนโมดูลจอ.
In addition, the tft lcd 320x480 can also be customized according to customer requirements, such as modifying back-light and FPC structure, interface definition, etc. นอกจากนี้, the tft lcd 320x480 ก็สามารถถูกปรับแต่งตามความต้องการของลูกค้าได้ เช่น การปรับปรุงแสงหลังและโครงสร้าง FPC, การนิยามอินเตอร์เฟซ, เป็นต้น
สอดคล้องกับ RoHS และไม่มีฮาโลเจน

3ภาพวาด

หมายเหตุ:
(1) ประเภท Display: 3.5"IPS
(2) การดูทิศทาง: Alii การดูทิศทาง
(3) LCD Drive IC:ST7796S
(4) Polarizer Mode: การส่งสัญญาณ
(5) อุณหภูมิการทํางาน: -20 ~ 70 °C
(6) ความร้อนในการเก็บ: -30 ~ 80 °C
(7) ความอดทนของเครื่องหมาย: ± 020
(8) การคุ้มครอง: ROHS

4รายละเอียดเร็ว

Product Name: 10pin Small Lcd Display Module 3.5inch 320*480 With 4line 8bit SPI Interface การใช้งานของเครื่องออนไลน์ในระบบออนไลน์

LCD type: 3 ชนิด5: IPS
ระเบียบจุด: 320 ((RGB) × 480 จุด
แอรรี่กรองสี: สายตั้ง RGB
โหมดการแสดง: IPS / การส่ง / ปกติดํา
ทิศทางการมอง: 80/80/80/80
Driver IC: ST7796S
Module size: 53.16 ((W) × 81.74 ((H) × 2.17 ((T) mm
Active area: 48.96 ((W) × 73.44 ((H) mm
สถานที่จุด:0.153 ((W) × 0.153 ((H) mm
อินเตอร์เฟส: 4line 8bit SPI
อุณหภูมิการทํางาน: -20 ~ +70 °C
อุณหภูมิการเก็บรักษา: -30 ~ +80 °C
ไฟหลัง: 8 LED ขาว
น้ําหนัก: TBD g

5การใช้งาน

6. FAQ

1.Q: ผมจะได้รับตัวอย่างได้อย่างไร?
A: ส่งสอบถาม → ข้อเสนอราคา → ยืนยันข้อเสนอราคาและชําระค่าเครื่องมือ → ส่งภาพวาด → ยืนยันภาพวาด → ทําเครื่องมือและตัวอย่าง → ตัวอย่างเสร็จ → ส่งผ่านการขนส่งสินค้าหรือการเก็บของทางทะเล

2.Q: ฉันสามารถคาดหวังได้นานแค่ไหนที่จะได้รับตัวอย่าง?
A: การวาดลวดลาย: 2-4 วัน เวลาตัวอย่าง: 7-15 วัน

3.Q: คุณสามารถออกแบบ LCD ตามความต้องการของเราได้หรือไม่?
ตอบ: แน่นอน เราจะให้ค่าใช้จ่ายเครื่องมือที่ดีที่สุด

4. Q: คุณสามารถรับประกันคุณภาพการผลิตได้อย่างไร?
A: คุณภาพการผลิตของเราปฏิบัติตามระบบมาตรฐาน ISO9000, ทีมงานออกแบบที่มั่นคง, ประสบการณ์ 10 ปีของทีมงาน QC และระบบควบคุมคุณภาพอย่างเข้มงวดรับประกันคุณภาพการผลิตยอมรับส่วนที่สาม การตรวจสอบการเก็บรักษาในอุณหภูมิสูงและต่ํา และการทดสอบการใช้งานในอุณหภูมิสูง

5.Q: วิธีการวางคําสั่ง?
A: หากคุณยืนยันตัวอย่างโอเค, กรุณาส่งคําสั่งการซื้อของคุณไปยังเรา โดยอีเมลหรือแฟ็กซ์, แล้วเราจะส่งใบชําระเงินให้คุณสําหรับการชําระเงินฝาก. เราต้องการทราบข้อมูลต่อไปนี้ของคําสั่งของคุณ.
(1) ข้อมูลผลิตภัณฑ์ จํานวน เลขรุ่น
(2) ข้อมูลการจัดส่ง-ชื่อบริษัท ที่อยู่ถนน เบอร์โทรศัพท์และแฟ็กซ์ ท่าเรือปลายทาง
(3) รายละเอียดการติดต่อของผู้ส่งสินค้า หากคุณมีในจีน
