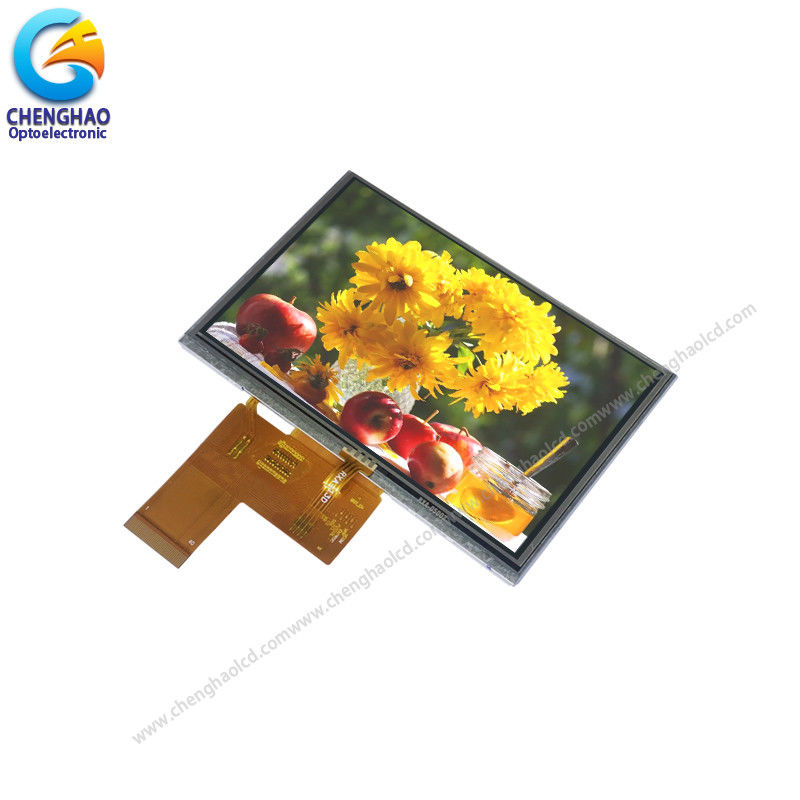

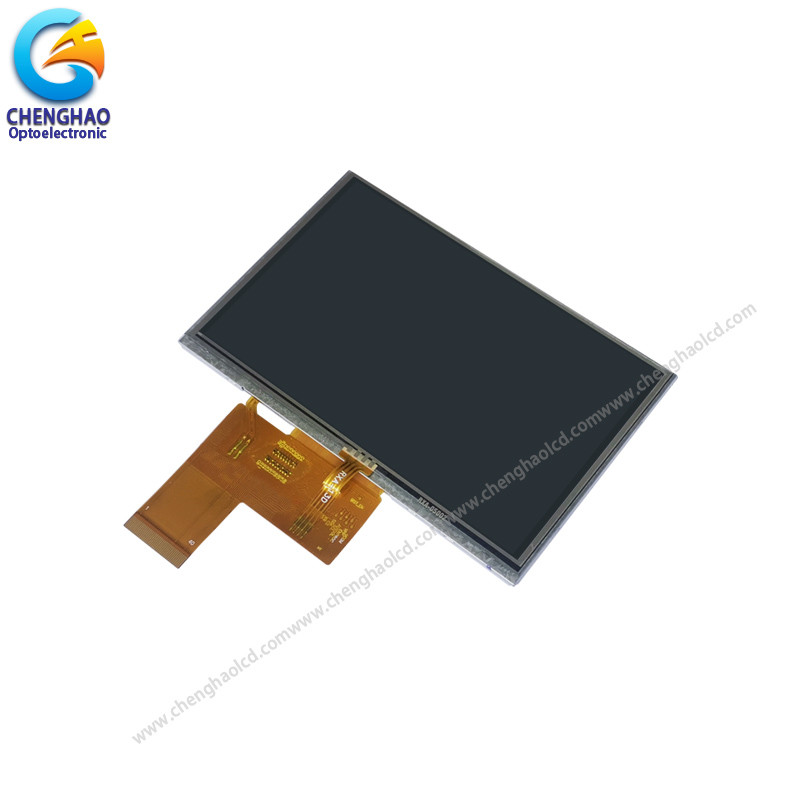

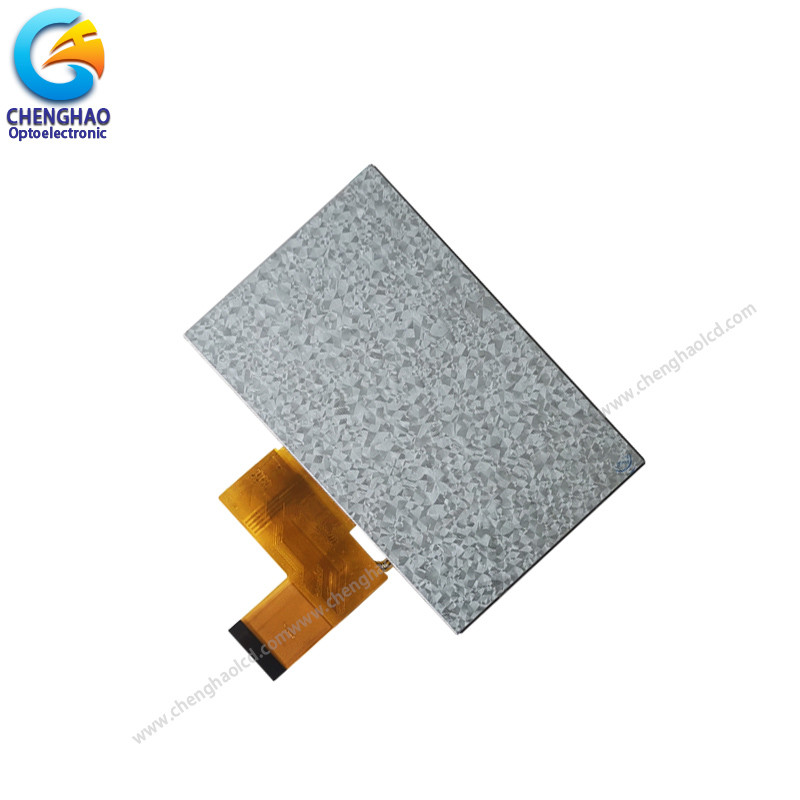

40 Pin Lcd Screen 5 Inch ความละเอียด 800*480

รายละเอียดสินค้า

40 Pin Lcd Screen 5 Inch ความละเอียด 800*480

1รายละเอียด

2คําอธิบาย

ChengHao Display โมเดล CH500WV05A-T เป็นจอกระจกเหลว (LCD) ที่ใช้ TFT ซิลิคอนออมฟ์เป็นอุปกรณ์สลับรุ่นนี้ประกอบด้วยแผ่น LCD TFT, แผ่นสัมผัส IC การขับเคลื่อน, ไฟหลังและ FPC.
LCD TFT นี้มีพื้นที่การแสดงที่ใช้งานขนาด 5.0 นิ้ว (จอแนวราบ) ที่วัดทางด้านขอบด้วยความละเอียด 800*3 ((RGB) * 480
ไดรเวอร์ที่ใช้ในโครงการนี้สามารถแสดงสี 16M โดยการใส่สัญญาณ RGB ไดรเวอร์ติดตั้งบนกระจกและการเชื่อมต่อผ่าน FPC รวมถึงองค์ประกอบในการขับเคลื่อนโมดูลจอรองรับอินเตอร์เฟซ RGB ปานกลาง 24 บิต.
นอกจากนี้ FPC ยังสามารถปรับแต่งได้ตามความต้องการของลูกค้า เช่น การปรับปรุงแสงเบื้องหลังและโครงสร้าง FPC การกําหนดอินเตอร์เฟซ เป็นต้น RoHS Compliance & Halogen Free
แน่นอนว่าถ้า tft lcd matrix 5 นิ้วนี้ไม่ตรงกับความต้องการของโครงการของคุณ เรายังสามารถออกแบบการแก้ไขจอใหม่ให้คุณตามความต้องการของคุณและคุณสามารถได้รับข้อมูลที่เกี่ยวข้องโดยปรึกษาบริการลูกค้าออนไลน์.

3ภาพวาด

หมายเหตุ:
(1) ประเภทจอ: 5.0"TFT
(2) ทิศทางการมอง:ทิศทางการดูทั้งหมด

(3) ไซคิวจอจอไฟฟ้า: ****
(4) อุณหภูมิการทํางาน: -20 ~ 70 °C
(5) อุณหภูมิการเก็บรักษา: -30 ~ 80 °C
(6) ความอดทนของเครื่องหมาย: ± 020
(7) การป้องกัน: ROHS

4รายละเอียดเร็ว

ชื่อสินค้า: จอ LCD ขนาด 40 ปิน ขนาด 5 นิ้ว ความละเอียด 800*480 จอ LCD ขนาดเล็ก
รุ่นที่: CH500WV05A-T
พร้อมหรือไม่มี TP: ใช่
ประเภท TP: RTP
ประเภท LCD: 5.0"TFT+TP
การจัดจุด:800×3 ((RGB)×480
แอรรี่กรองสี: สายตั้ง RGB
โหมดการแสดง: IPS / ส่งสัญญาณ / ปกติดํา
ทิศทางการมอง: 80/80/80/80
IC ไดรเวอร์ TFT:***
สี: 16M
ความแตกต่าง: 8001
ขนาดโมดูล: 120.7 ((W)×76.3 ((H)×4.2 ((T) มม
พื้นที่ TFT Active: 108 ((W)×64.8 ((H) มม.
สถานที่จุด: 0.135 ((W)×0.135 ((H) มม
อินเตอร์เฟซ TFT:อินเตอร์เฟซ RGB คู่เคียง 24 บิต
จํานวนปิน FPC: 40
อุณหภูมิการทํางาน: -20 ~ +60 °C
อุณหภูมิการเก็บรักษา: -30 ~ +70 °C
ไฟหลัง: LED ขาว
น้ําหนัก: *** กรัม

6. การประกันคุณภาพสินค้า

(1)ผู้จําหน่ายวัสดุดิบคุณภาพสูง
การรับประกันหลังการขายและผู้จําหน่ายที่มั่นคงในระยะยาว แผ่น LCD และ Driver IC ผลิตจากวัสดุแพร่ที่ถูกกําหนด A
(2) วัสดุอื่น ๆ:
เช่นเครื่องขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้ว
(3) การควบคุมคุณภาพอย่างเข้มงวด
ผ่านอัตราสูงสุดถึง 98.5% อัตราความบกพร่องของลูกค้าออนไลน์ต่ําสุด 0.3%
การตรวจสอบทําใน FOG==>LCM==>LCM+RTP/CTP==>การตรวจสอบออนไลน์การผลิต ==>การตรวจสอบ Q.C==>การทดสอบการแก่ตัว 4 ชั่วโมงกับภาระในห้องพิเศษ 60 °C (ตามต้องการ) ==>OQC
ผลิตภัณฑ์ต้องผ่านการทดสอบ 5 ครั้งก่อนการจัดส่ง: การตรวจสอบที่เข้ามา, การตรวจสอบออนไลน์ 100%, การตรวจสอบ QC ที่สถานที่, การทดสอบการแก่ตัวและการตรวจสอบ OQC เป็นต้น
