คําอธิบายสินค้า:
 |
|

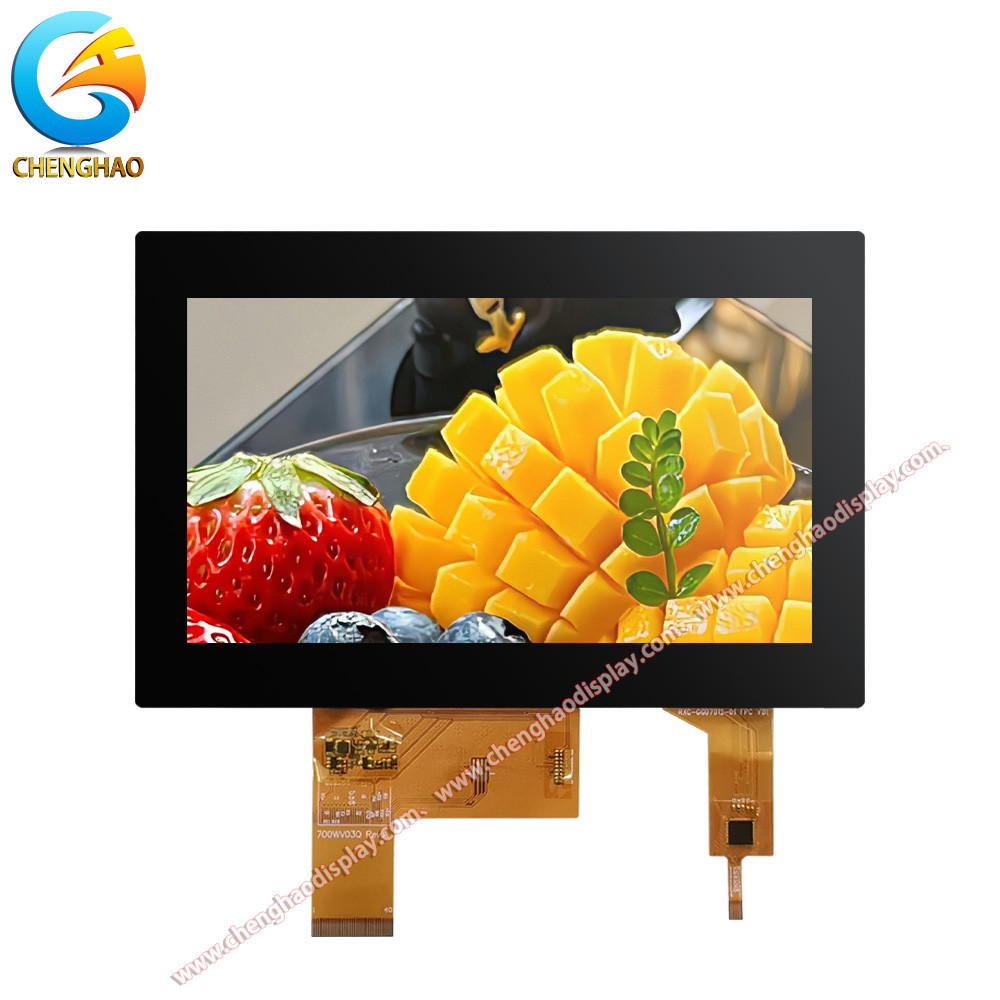

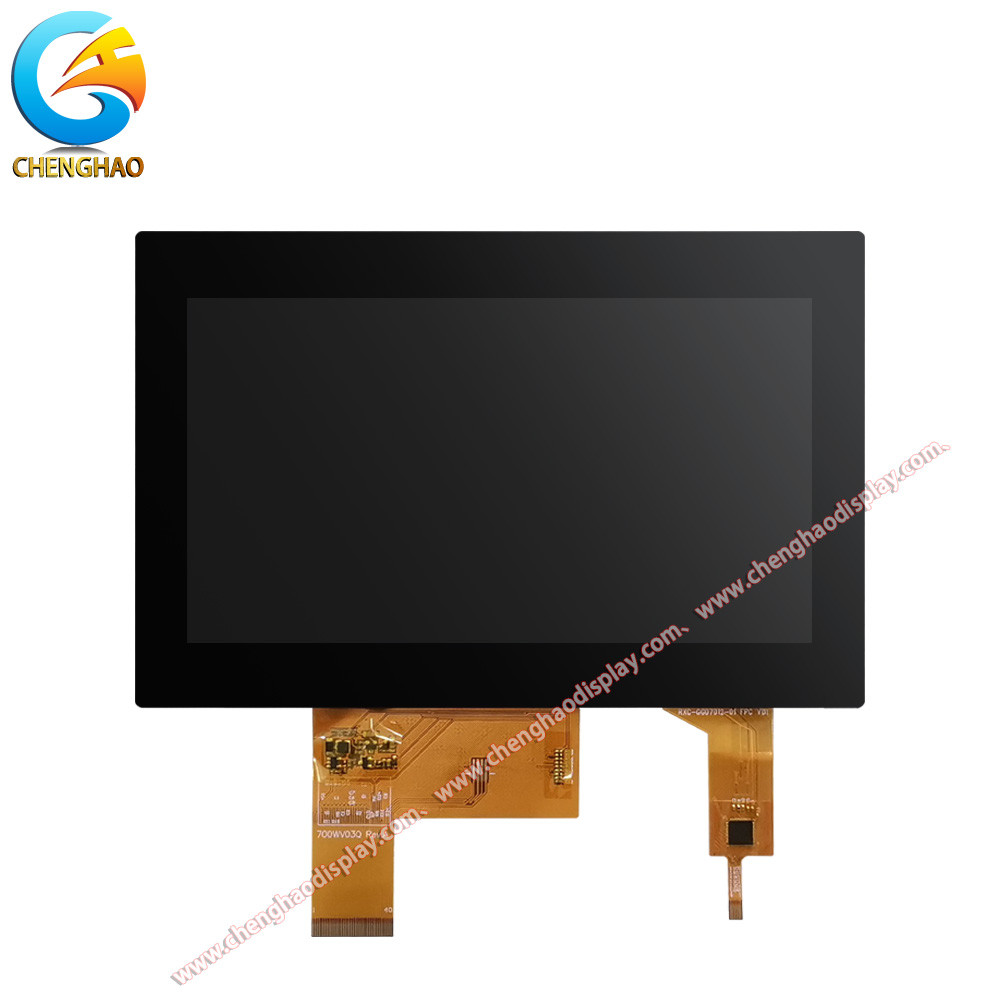

CH700WV03A-CTBA เป็นโมดูลจอจอ LCD แบบสัมผัสขนาด 7 นิ้วที่โดดเด่นโมดูลรวมเทคโนโลยีจอที่ทันสมัยกับฟังก์ชันการปฏิสัมพันธ์ผู้ใช้งานที่ยืดหยุ่น, ทําให้มันเป็นส่วนประกอบที่จําเป็นในอุปกรณ์ในอุตสาหกรรมต่างๆ คุณสมบัติหลักของมันประกอบด้วยความละเอียดสูง, ระยะอุณหภูมิที่กว้างและความเร็วการตอบสนองที่ดีที่ทําให้มันสามารถให้ประสบการณ์ทางสายตาที่ดีเยี่ยมในสภาพแวดล้อมที่แตกต่างกัน.
ก่อนอื่นแล้ว CH700WV03A-CTBA มีความละเอียด 800x480 ซึ่งสามารถแสดงภาพที่ชัดเจนและละเอียดความละเอียดสูงนี้ทําให้ผู้ใช้สามารถได้รับข้อมูลภาพที่แม่นยําและรวยในกรณีการใช้งานที่หลากหลายไม่ว่าจะเป็นในอุตสาหกรรมอัตโนมัติ บ้านฉลาด หรืออุปกรณ์การแพทย์ โมดูลนี้สามารถปรับปรุงการอ่านข้อมูลและความสะดวกในการปฏิบัติงานได้อย่างมีประสิทธิภาพ
|
| โมดูลใช้เทคโนโลยีสัมผัสแบบจุ และรองรับการสัมผัสหลายแบบ ทําให้ผู้ใช้สามารถปฏิสัมพันธ์กับอุปกรณ์ได้อย่างจุใจและยืดหยุ่นเวลาตอบสนองที่สัมผัสที่สั้นมากทําให้การทํางานเรียบร้อยและทันที, เหมาะสําหรับฉากการใช้งานที่ต้องการการตอบสนองอย่างรวดเร็ว เช่น อุปกรณ์เกมและจอแสดงผลปฏิสัมพันธ์ทําให้หน้าจอสดใสขึ้น และผู้ใช้สามารถได้รับประสบการณ์ที่ดีในสภาพสว่างที่แตกต่างกัน. |
|
การออกแบบของ CH700WV03A-CTBA ยังพิจารณาความสามารถในการปรับปรุงสภาพแวดล้อมอย่างเต็มที่ ระยะอุณหภูมิการทํางานของมันคือ -20 °C ถึง +70 °C และมันสามารถทํางานได้อย่างมั่นคงภายใต้สภาพแวดล้อมที่รุนแรงโดยเฉพาะสําหรับสภาพแวดล้อมอุตสาหกรรมและการใช้งานกลางแจ้ง.
นอกจากนี้ การออกแบบที่บางและเบาของ CH700WV03A-CTBA ก็เป็นข้อดีสําคัญหนึ่งของมัน ความหนาของมันมีเพียง 5.27 มม ทําให้มันสามารถบูรณาการในอุปกรณ์อิเล็กทรอนิกส์ต่างๆได้ง่ายการออกแบบขนาดเล็กนี้ไม่เพียงแค่ประหยัดพื้นที่การออกแบบและโครงสร้างของเครื่องยังได้รับการออกแบบอย่างรอบคอบเพื่อให้แน่ใจว่าความทนทานที่ดีและความน่าเชื่อถือในระยะยาว
ในแง่ของคุณภาพ CH700WV03A-CTBA ได้ผ่านการตรวจสอบคุณภาพอย่างเข้มงวด และตอบสนองมาตรฐานสากล เพื่อให้แน่ใจว่าผลิตภัณฑ์ตอบสนองความต้องการคุณภาพสูงเมื่อมันออกจากโรงงานChenghao Optoelectronics ตั้งใจให้บริการหลังการขายที่มีคุณภาพสูง เพื่อช่วยลูกค้าแก้ปัญหาต่าง ๆ ที่พบในระหว่างการใช้งาน และรับประกันว่าลูกค้าสามารถใช้มันโดยไม่ต้องกังวล.
|
|
|
ลักษณะ:
1โหมดการแสดงและการทํางานสี: โหมดการแสดง TN / แทรนซ์ฟเลคติฟ / สีขาวปกติถูกรับรอง, รองรับการแสดงสีจริง 16.7M, ด้วยความอิ่มตัวสีสูงและการฟื้นฟูที่แม่นยํา,ตอบสนองความต้องการทางสายตาที่หลากหลาย.
2ปริมาตรความละเอียดและความสว่าง: ด้วยความละเอียด 800 × 480 พิกเซลและความสว่าง 300 cd / m2 มันพิจารณาทั้งความชัดเจนของจอและความสามารถปรับปรุงสิ่งแวดล้อมพื้นฐานและเหมาะสําหรับการใช้ในฉากแสงธรรมดา.
3การทํางานด้วยการสัมผัส:
(1) มีกระจกสัมผัสความหนา 0.7 มิลลิเมตร ความผ่านแสง ≥ 87% การทํางานด้วยการสัมผัสมีความรู้สึกและไม่ส่งผลกระทบต่อผลภาพ
(2) ความแข็งของกระจกถึง 6H ซึ่งทนทานต่อการสวมและทนต่อรอยขีดข่วน, รับประกันความมั่นคงในระยะยาว;
(3) มันใช้แผ่นสัมผัสแบบจุจุ, รองรับอินเตอร์เฟซ I2C, และมีช่วงความดันทํางาน 2.8V-3.3V, มีความสอดคล้องที่ดี
4การออกแบบโครงสร้าง:
(1) ขนาดของโมดูลคือ 180 × 119 × 5.27 มิลลิเมตร ซึ่งเบา น้อยและคอมแพคต และสามารถบูรณาการในอุปกรณ์ต่างๆได้ง่าย
(2) พื้นที่ที่มองเห็นคือ 164.9 × 100 มิลลิเมตร, ด้วยพื้นที่การแสดงที่มีประสิทธิภาพใหญ่ ซึ่งเหมาะสําหรับความต้องการการแสดงในหลายกรณี

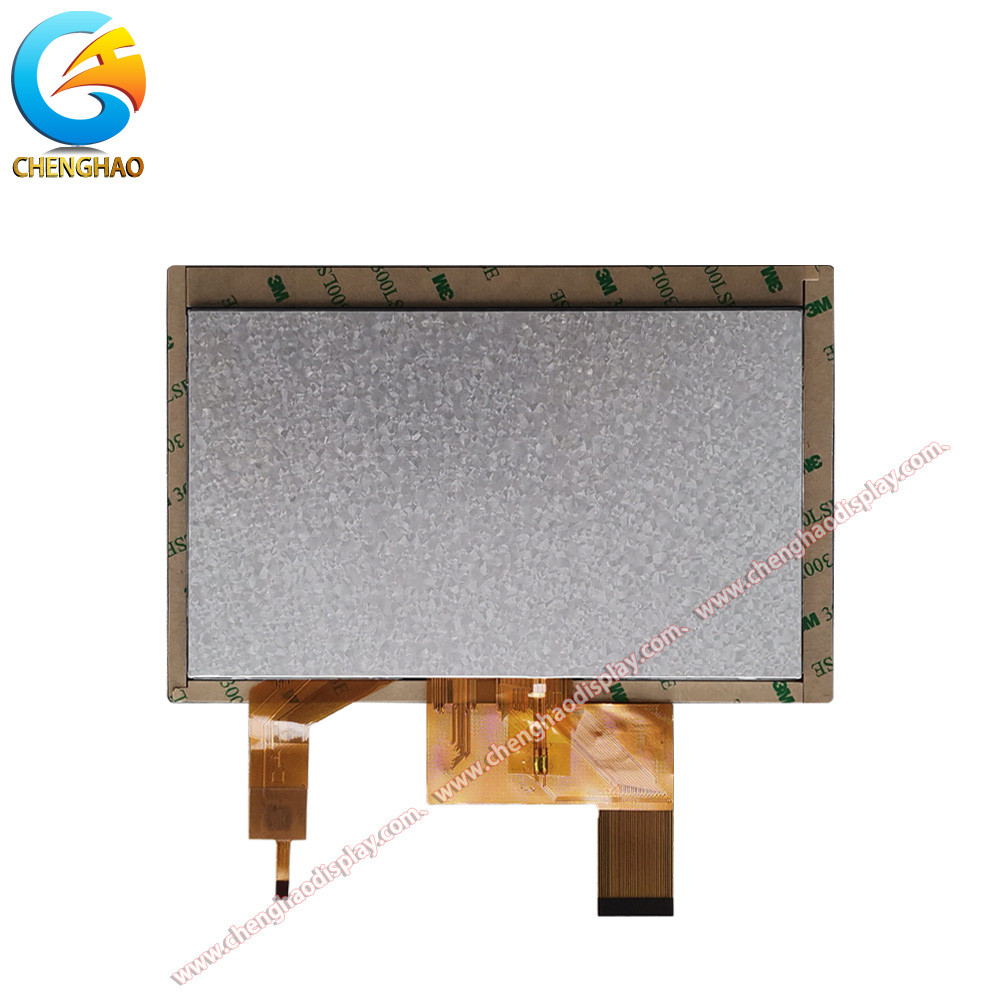

(3) มันประกอบด้วยองค์ประกอบ เช่น แผน LCD TFT, แผนสัมผัส, ไดรเวอร์ IC, แผนแสงเบื้องหลังและ FPC และการออกแบบแบบโมดูลของโครงสร้างนั้นสะดวกสําหรับการบํารุงรักษาและการปรับปรุง
5อินเตอร์เฟซและความสอดคล้อง: ใช้อินเตอร์เฟสคริสตัลเหลว RGB รองรับการส่งสัญญาณมาตรฐาน ปรับตัวให้กับระบบควบคุมทั่วไปและทําให้กระบวนการบูรณาการอุปกรณ์ง่าย.
6การปรับตัวต่อสิ่งแวดล้อม
(1) ระยะอุณหภูมิการทํางานคือ -20 ~ + 70 °C และอุณหภูมิการเก็บคือ -30 ~ + 80 °Cมันสามารถปรับตัวให้กับสภาพแวดล้อมอุณหภูมิที่กว้าง และสามารถใช้ได้ในกรณีที่ซับซ้อน เช่นอุตสาหกรรมและรถยนต์;
(2) ความผ่านของกระจกสัมผัสถูกนําไปผสมผสานกับการออกแบบการระบายความร้อนของโมดูล เพื่อให้การทํางานที่มั่นคงในสภาพแวดล้อมอุณหภูมิสูงและต่ํา
7ความสามารถในการปรับปรุง: รองรับการปรับปรุงรูปร่างและโครงสร้าง FPC, ปรับความสว่างแสงเบื้องหลัง, การกําหนดอินเตอร์เฟซ LCD และการปรับปรุงแผ่นสัมผัสปรับปรุงความยืดหยุ่นให้เหมาะสมกับความต้องการของลูกค้า.
8การรับรองและการรับประกันคุณภาพ: การผลิตปฏิบัติตามระบบจัดการคุณภาพ ISO9001 และระบบจัดการสิ่งแวดล้อม ISO14001และมีการทดสอบอย่างเข้มงวดจากวัสดุแท้ถึงผลิตภัณฑ์เสร็จ เพื่อให้แน่ใจว่ามีความน่าเชื่อถือและมาตรฐานการคุ้มครองสิ่งแวดล้อม.
ปริมาตรเทคนิค:
| อุณหภูมิการทํางาน |
-20 ~ +70°C |
| จํานวนจุด |
800x480 |
| อินเตอร์เฟซสัมผัส |
IIC |
| ทิศทางการดู |
12 โมง |
| สี |
16.7M |
| โหมดการแสดง |
TN/Transmissive/Normally White สีขาวทั่วไป |
| ประเภท LCD |
7?? TFT + CTP |
| ขนาดพื้นที่ทํางาน |
154.08 * 85.92 มิลลิเมตร |
| อินเตอร์เฟซ LCD |
RGB |
| ขนาดพื้นที่ชม |
155.28 * 87.12 มิลลิเมตร |
การใช้งาน:
ด้วยการออกแบบปารามิเตอร์ที่แม่นยําและผลงานที่มั่นคง CH700WV03A-CTBA สามารถปรับปรุงได้อย่างกว้างขวางต่อหลายสาขา เช่น อุตสาหกรรม อิเล็กทรอนิกส์ผู้บริโภค รถยนต์ และการแพทย์และกลายเป็นส่วนประกอบหลักของการแสดงและปฏิสัมพันธ์ของอุปกรณ์ต่างๆต่อไปนี้เป็นกรณีการใช้งานเฉพาะเจาะจงและการวิเคราะห์ข้อดี
อุปกรณ์ควบคุมและอัตโนมัติอุตสาหกรรม
ในสาขาอุตสาหกรรม CH700WV03A-CTBA สามารถใช้เป็นโหลดแสดงภาพหลักของอินเตอร์เฟซมนุษย์-เครื่องจักร (HMI)ความละเอียดของ ** 800 × 480 พิกเซล** และ ** 300 cd / m2 ความสว่าง**, ข้อมูลเตือนความผิดพลาดและคู่มือการใช้งานสามารถแสดงให้เห็นได้ชัดเจนในสภาพแวดล้อมแสงธรรมดา เช่น โรงงานและห้องควบคุม
1การใช้งานทั่วไป:
(1) แผนการทํางานของเครื่องมือ CNC: การแสดงความคืบหน้าการแปรรูปในเวลาจริง, ข้อมูลความสอดคล้อง, ฯลฯ, รองรับการสัมผัสแบบจุเพื่อปรับปริมาตรอย่างรวดเร็ว;
(2) อุปกรณ์ประตูอินเตอร์เน็ตของสิ่งของอุตสาหกรรม (IIoT): อุปกรณ์ที่รวมอุณหภูมิ, ความชื้น, การบริโภคพลังงาน และอินเตอร์เฟซการติดตามข้อมูลอื่น ๆ, การปฏิสัมพันธ์ท้องถิ่นผ่านอินเตอร์เฟสสัมผัส I2C;
(3) คอนโซลสายการผลิตอัตโนมัติ: รวมกับอินเตอร์เฟซ RGB และระบบควบคุม PLC, การปรับปรุงสภาพสายการผลิตในเวลาจริง, ปรับปรุงประสิทธิภาพการทํางานและการบํารุงรักษา
2ข้อดีหลัก:
(1) ความสามารถในการปรับปรุงอุณหภูมิที่กว้าง: -20 ~ + 70 °C ระยะอุณหภูมิการทํางาน สามารถทนต่ออัตราการเปลี่ยนแปลงอุณหภูมิในสภาพแวดล้อมอุตสาหกรรม;
(2) ความทนทานของโครงสร้าง: กระจกสัมผัสความแข็งแรง 6H และการออกแบบแบบจําแนก, ป้องกันการสั่นสะเทือน, ป้องกันฝุ่น, เหมาะสําหรับการทํางานในระยะยาวในสภาพการทํางานที่ยากลําบาก
อัตโนมัติบ้านและอาคารที่ฉลาด
ในฉากบ้านฉลาด โมดูลนี้สามารถใช้เป็นจอควบคุมกลางที่ฉลาดหรือจอปลายอุปกรณ์เพื่อบรรลุการจัดการกลางและการปฏิสัมพันธ์ทางสายตาของอุปกรณ์ในบ้าน
1การใช้งานทั่วไป:
(1) ปานล์ควบคุมบ้านฉลาด: ผิวหน้าการควบคุมระบบระบบแสงสว่าง, แอร์และระบบรักษาความปลอดภัยที่บูรณาการ, การเปลี่ยนโหมดฉากผ่านการทํางานด้วยการสัมผัส;
(2) จอแสดงเครื่องใช้ในบ้านที่ฉลาด: จอแสดงปารามิเตอร์และการเลือกฟังก์ชันของอุปกรณ์ เช่นเตาอบและเครื่องซักผ้า, รองรับคําแนะนําการใช้งานแบบกราฟฟิก;
(3) ระบบอินเตอร์โฟมอาคาร: เป็นจอแสดงภาพสําหรับเครื่องมือประตูหน่วยหรือการขยายภายใน, มันแสดงภาพผู้เข้าชม, สถานะการควบคุมการเข้าถึงและข้อมูลอื่น ๆ
2ข้อดีหลัก:
(1) การออกแบบเบา: ขนาดคอมแพคต์ 180 × 119 × 5.27 มม. สามารถติดตั้งได้ง่ายในผนังหรือร่างเครื่อง, ประหยัดพื้นที่การติดตั้ง
(2) การบริโภคพลังงานที่ต่ํา: ความดันการทํางานของแผ่นสัมผัสคือ 2.8V-3.3V เหมาะสําหรับอุปกรณ์ที่ใช้แบตเตอรี่ และยืดอายุของแบตเตอรี่ของเทอร์มิเนลบ้านฉลาด
อิเล็กทรอนิกส์และอุปกรณ์มือถือในยาน
ความมั่นคงและความสามารถในการปรับปรุงสภาพแวดล้อมของ CH700WV03A-CTBA ทําให้มันเป็นตัวเลือกที่เหมาะสมสําหรับจอในรถยนต์ โดยเฉพาะสําหรับระบบการขับรถและระบบบันเทิงในรถยนต์
1การใช้งานทั่วไป:
(1) ระบบนําทางรถยนต์: แสดงเส้นทางแผนที่, ข้อมูลการจราจรในเวลาจริง, การสัมผัสแบบจุได้สนับสนุนการขยายตัวและการค้นหาสถานที่
(2) ระบบเสียงและวิดีโอรถยนต์: เล่นรายการวิดีโอและเสียง และบรรลุผลิตภาพคุณภาพความละเอียดสูงด้วยอินเตอร์เฟซ RGB
(3) แดชบอร์ดเครื่องจักรกล เช่น โฟร์คลิฟท์และจอติดตามสถานะของเครื่องขุดแสดงข้อมูลสําคัญ เช่น ระดับน้ํามันและความเร็ว
2ข้อดีหลัก:
(1) ความสามารถต่อต้านการแทรกแซง: ผ่านการออกแบบความสอดคล้องกับไฟฟ้าแม่เหล็ก EMC ลดผลกระทบของการแทรกแซงสัญญาณบนจอในสภาพแวดล้อมของยาน
(2) คุณสมบัติมุมมองที่กว้าง: แม้ปารามิเตอร์มุมมองจะ 12 (อาจเป็นรหัสมุมมองทิศทางเฉพาะ)โหมด TN มีความเร็วการตอบสนองที่รวดเร็วและเหมาะสําหรับการแสดงภาพแบบไดนามิก.
อุปกรณ์และเครื่องมือทางการแพทย์
ในสาขาเครื่องมือการแพทย์และเครื่องมือความแม่นยํา หน่วยนี้สามารถตอบสนองความต้องการสูงของฉากมืออาชีพสําหรับความแม่นยําและความน่าเชื่อถือในการแสดง
1การใช้งานทั่วไป:
(1) เครื่องตรวจสอบทางการแพทย์: การแสดงข้อมูลของเครื่องหมายสําคัญ เช่น อัตราการเต้นของหัวใจและออกซิเจนในเลือดในเวลาจริง และอินเตอร์เฟซสัมผัสรองรับพนักงานการแพทย์ในการตั้งค่าการตรวจสอบอย่างรวดเร็ว
(2) อุปกรณ์วินิจฉัยพกพา: จอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอ
(3) อุปกรณ์วิเคราะห์ห้องปฏิบัติการ: แสดงขั้นตอนการทดลอง, วงโค้งข้อมูลและคําแนะนําการทํางาน และรองรับการสลับอินเตอร์เฟซหลายภาษา
2ข้อดีหลัก:
(1) ความแม่นยําของสี: การแสดงสีจริง 16.7M ตอบสนองความต้องการการผลิตสีแม่นยําสูงของภาพทางการแพทย์
(2) การ ออกแบบ ที่ ทํา ให้ สะอาด ได้ ง่าย: ด้าน ผิว กระจก ที่ เลือด เลือด สามารถ ถอด ยา ได้ เร็ว และ ตอบสนอง มาตรฐาน ระบบ อุปอาศัย ของ สถานการณ์ การ แพทย์.
อิเล็กทรอนิกส์การค้าและการบริโภค
ในฉากทางการค้า CH700WV03A-CTBA สามารถใช้เป็นเทอร์มินัลจอขนาดเบาเพื่อช่วยให้บริษัทเพิ่มประสิทธิภาพการบริการและประสบการณ์ผู้ใช้
1การใช้งานทั่วไป:
(1) ระบบ POS ขายปลีก: แสดงรายละเอียดการสั่งซื้อ, จํานวนการชําระเงินและข้อมูลโปรโมชั่น, การทํางานด้วยการสัมผัสรองรับการชําระเงินเร็ว
(2) อุปกรณ์ปลายทางการบริการด้วยตนเอง เช่น เครื่องคิวและเครื่องสอบถามข้อมูล ให้บริการอินเตอร์เฟซการนําทางแบบกราฟิก เพื่อลดความกดดันในการใช้งานด้วยมือ
(3) แท็กราคาอิเล็กทรอนิกส์และจอจอวางสินค้า: อัพเดทราคาสินค้า, สินค้าและกิจกรรมส่งเสริมการขายอย่างไดนามิก เพื่อเพิ่มความยืดหยุ่นในการดําเนินการของร้านค้า
2ข้อดีหลัก:
(1) ค่าใช้จ่ายต่ําและมีประสิทธิภาพสูง: โมเดลการจัดหาโดยตรงจากโรงงานลดต้นทุนการจัดหา อินเตอร์เฟซ RGB ที่มาตรฐานทําให้รอบการพัฒนาสั้นลง
(2) ความสามารถในการปรับแต่งแบบยืดหยุ่น: รองรับการปรับเปลี่ยนโครงสร้าง FPC และการปรับแสงเบื้องหลัง ปรับตัวให้กับอุปกรณ์พาณิชย์ขนาดและวิธีการติดตั้งที่แตกต่างกัน
