คําอธิบายสินค้า:
|

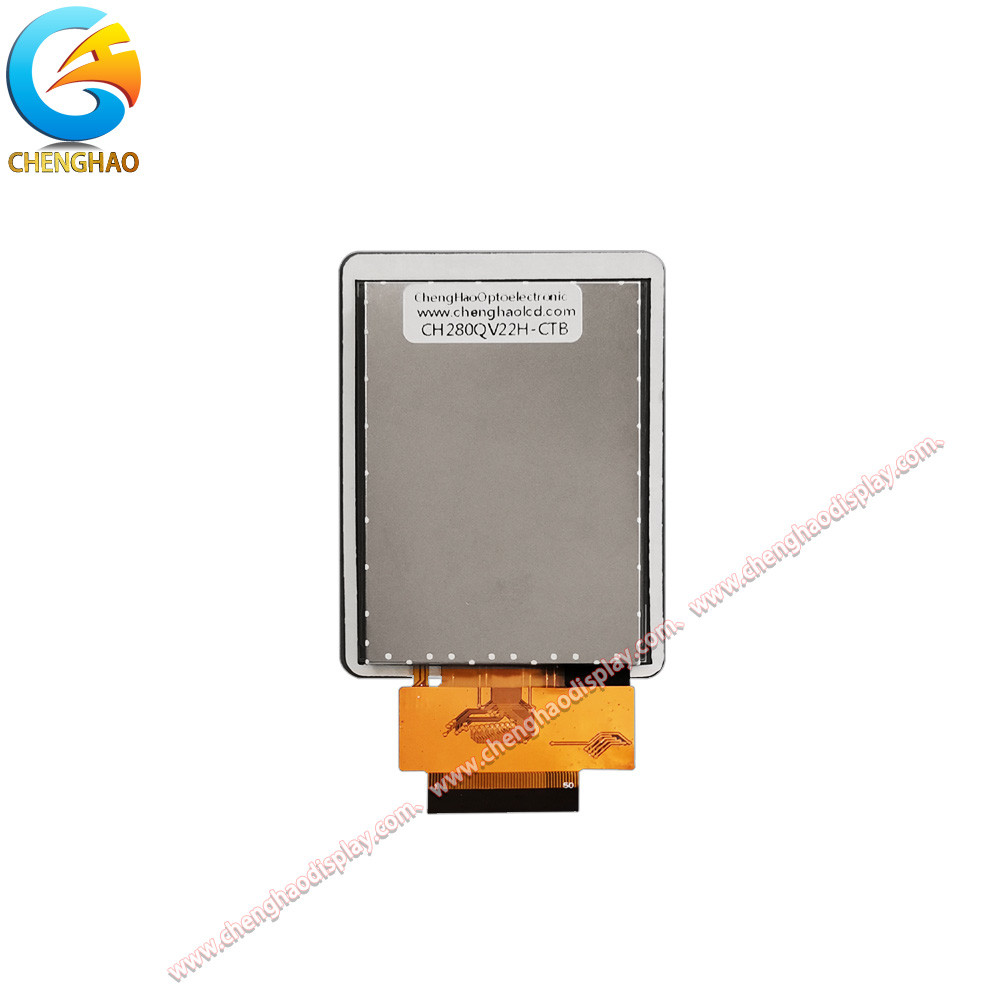

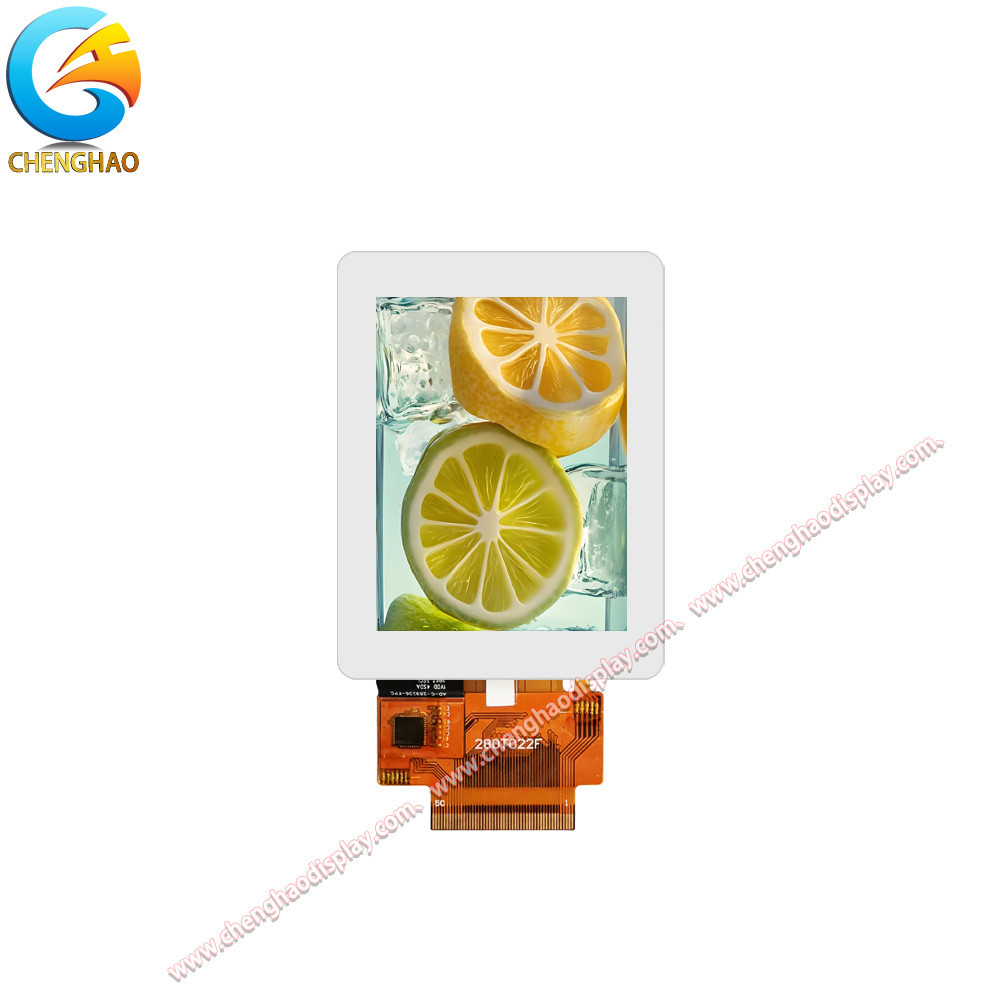

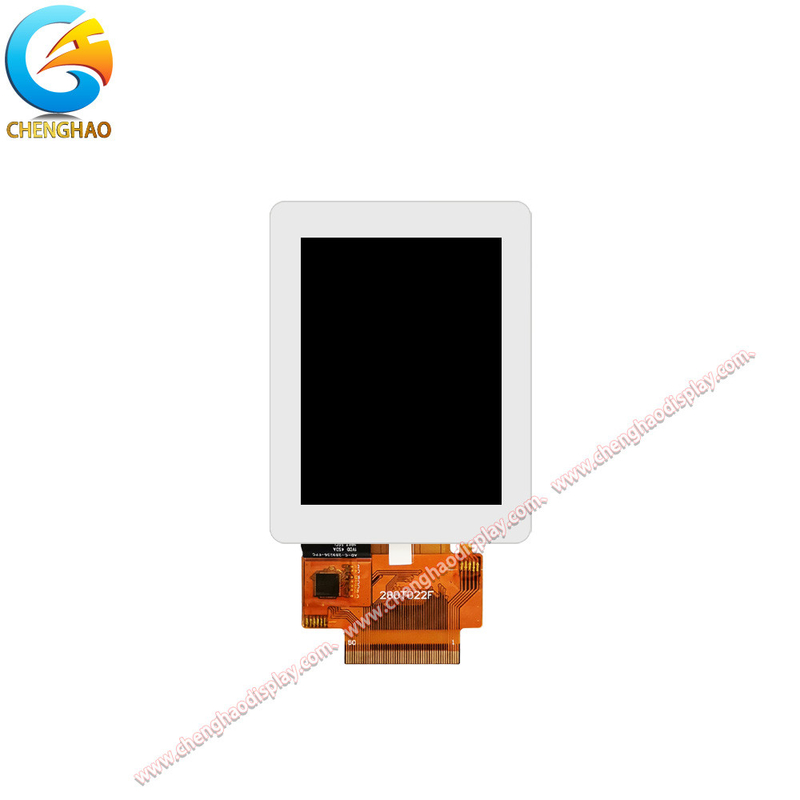

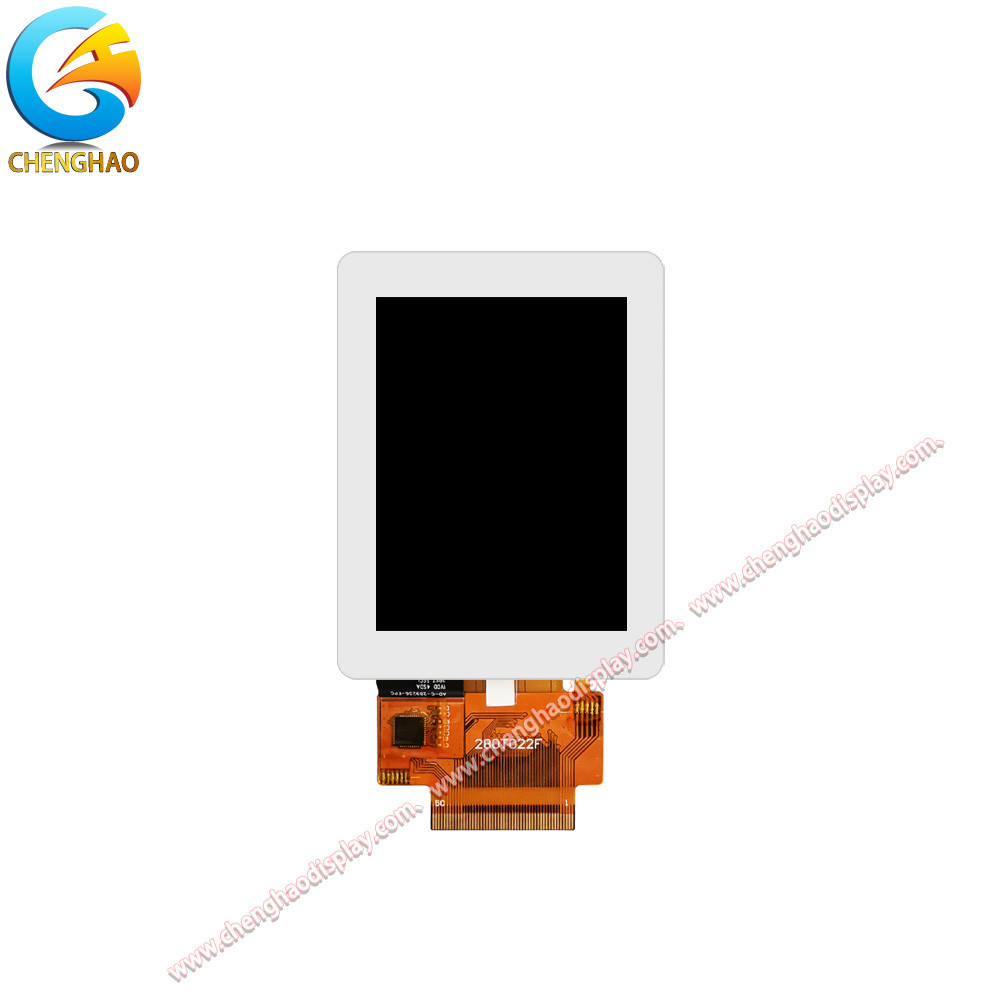

CH280QV22H-CTB เป็นโมดูลจอจอ LCD TFT แบบสัมผัสขนาด 2.8 นิ้ว IPS โดย Chenghao Optoelectronic มีความละเอียด 320x240 และใช้อินเตอร์เฟซ SPIมันถูกใช้อย่างแพร่หลายในการควบคุมอุตสาหกรรม, บ้านสมาร์ท, อุปกรณ์การแพทย์, เทอร์มินัล IoT, และอุปกรณ์ติดตั้งรถยนต์. โมดูลมีประสิทธิภาพมุมมองที่ดีเยี่ยม (80 องศาขึ้น, ลง, ซ้าย, และขวา), จัดแสดงภาพชัดเจนและสีรองรับสี 262Kมีความสว่างสูงสุด 300 cd/m2
โมดูลนี้มีโครงสร้างที่คอมแพคต์ มีขนาดรวม 56 x 74 x 3.74 มิลลิเมตร และพื้นที่แสดงภาพ 43.2 x 57.6 มิลลิเมตรความผ่าน ≥ 87%, และความแข็งแรงบนผิวของ 6H. ในขณะที่การันตีคุณภาพการแสดงออก, มันยังมีความทนทานการขีดข่วนที่ดี. ประเภทแผ่นสัมผัสคือ capacitive, ใช้อินเตอร์เฟซ I2C และมีช่วงความกระชับกําลังการทํางานของ 2.8V ถึง 3.3V ซึ่งสามารถให้การตอบสนองต่อการสัมผัสที่รู้สึกและมั่นคง
|
|
 |
|
|
ระยะอุณหภูมิการทํางานของโมดูลจอ CH280QV22H-CTB คือ -20°C ถึง +70°C และระยะอุณหภูมิการเก็บรักษาคือ -30°C ถึง +80°Cทําให้มันสามารถทํางานได้อย่างมั่นคงในสภาพแวดล้อมที่ซับซ้อนหลากหลายนอกจากนี้ โมดูลรองรับการทดสอบตัวอย่างชุดเล็ก ๆ และสามารถปรับแต่งตามความต้องการของลูกค้า, รวมถึงการปรับโครงสร้างเคเบิล FPC, การปรับความสว่างแสงหลัง,การปรับปรุงความหมายของอินเตอร์เฟซ, และการออกแบบการปรับปรุงแผ่นสัมผัส เป็นต้น เพื่อตอบสนองความต้องการการใช้งานที่แตกต่างกันของอุปกรณ์ปลายต่าง ๆ อย่างเต็มที่
ไม่ว่าจะเป็นเครื่องมือความแม่นยํา ทอร์มิเนลความฉลาดประดิษฐ์ หรือระบบควบคุมรถยนต์CH280QV22H-CTB ได้กลายเป็นทางเลือกที่ดีสําหรับการแก้ไขการแสดงภาพ ด้วยความน่าเชื่อถือสูงและความสามารถในการปรับแต่งที่ยืดหยุ่น.
|
ลักษณะ:
พร้อมกับจอ TFT LCD คุณภาพสูงที่มีจุด 320x240, มันรองรับการนําเสนอภาพที่ละเอียดและเหมาะสําหรับการแสดงภาพที่ใช้ข้อมูลมาก
ใช้เทคโนโลยี IPS มีมุมมองกว้าง 80 องศาใน 4 ทิศทาง ขึ้น ล่าง ซ้าย และขวาการให้แน่ใจว่าไม่มีสีและมุมมืดเมื่อดูภาพจากทิศทางใด ๆ.
- การสัมผัสแบบประกอบด้วยความจุหลายจุด
แผนการสัมผัสแบบจุลินทรีย์, ตอบสนองง่าย, ใช้งานง่าย, รองรับการสัมผัสหลายจุด, เหมาะสําหรับกรณีการใช้งานปฏิสัมพันธ์ที่ซับซ้อน
- กระจกสัมผัสความแข็งแรงสูง
ชั้นสัมผัสใช้กล่องปกด้วยความแข็งแรง 6H ซึ่งมีความทนทานต่อรอยขีดข่วนและความดันที่ดีและเหมาะสําหรับสภาพแวดล้อมกลางแจ้งหรืออุตสาหกรรม
ความผ่านแสงของกระจกสัมผัสถึงมากกว่า 87% และยังสามารถรักษาผลการแสดงที่ดีในสภาพแวดล้อมที่มีแสงแรง
ความหนารวมของโมดูลควบคุมภายใน 3.74 มิลลิเมตร ซึ่งเหมาะสําหรับการใช้งานที่ติดตั้งที่มีความรู้สึกต่อพื้นที่
- การออกแบบไฟหลังประหยัดพลังงาน
แหล่งแสงเบื้องหลังที่มีประสิทธิภาพสูงในตัว พร้อมให้ความสว่างคงที่ ลดการใช้พลังงานและยืดอายุการใช้งานของอุปกรณ์
- การตั้งค่าอินเตอร์เฟซพลังงานต่ํา
ส่วนจอใช้สื่อสาร SPI ส่วนส่วนสัมผัสใช้อินเตอร์เฟซ I2C ทําให้การออกแบบระบบง่ายและลดการบริโภคพลังงาน
- ใช้ได้ในช่วงอุณหภูมิที่กว้าง
ด้วยความสามารถในการทํางานในอุณหภูมิ -20 °C ถึง +70 °C มันรองรับการทํางานที่มั่นคงในสภาพแวดล้อมอุตสาหกรรมและกลางแจ้งที่หลากหลาย
- การสนับสนุนการปรับปรุงและพัฒนาโครงการ
โครงสร้าง FPC, ความสว่างของแสงเบื้องหลัง, รูปแบบของอินเตอร์เฟส, โครงการสัมผัส, เป็นต้น สามารถปรับแต่งตามความต้องการของลูกค้าเพื่อเพิ่มความสามารถปรับปรุงสินค้า
ปริมาตรเทคนิค:
| โหมดการแสดง |
IPS/Transmissive/Normally Black สีดํา |
| ทิศทางการดู |
80/80/80/80 |
| ประเภท LCD |
2.8 รายการ TFT+ CTP |
| จํานวนจุด |
240x320 |
| ขนาดโมดูล |
56 * 74 * 3.74 มม |
| อุณหภูมิในการเก็บ |
-30 ~ +80 °C |
| ขนาดพื้นที่ทํางาน |
43.2 * 57.6 มม. |
| อินเตอร์เฟซ LCD |
SPI |
| ความสว่าง |
300 Cd/m2 ความสว่าง |
| อุณหภูมิการทํางาน |
-20 ~ +70 °C |
การใช้งาน:
CH280QV22H-CTB เป็นโมดูล TFT LCD ขนาด 2.8 นิ้ว ที่ทํางานได้ดีความสามารถในการปรับปรุงสิ่งแวดล้อมที่โดดเด่นและความสามารถในการปรับปรุงแบบยืดหยุ่น, มันได้รับการใช้อย่างแพร่หลายในหลายอุตสาหกรรมและระบบอุปกรณ์ ดังนี้คือทิศทางการใช้หลักของมัน:
- อุปกรณ์ปลายมือ
โมดูลนี้คอมแพคตและเบา และเหมาะสําหรับเครื่องมือมือ เช่น อุปกรณ์ตรวจจับสนาม, เครื่องสแกนแพทย์มือถือ, ทอร์มิเนลพกพา, ฯลฯการแสดงข้อมูลอย่างชัดเจน และอินเตอร์เฟซการปฏิสัมพันธ์มนุษย์-คอมพิวเตอร์ที่สะดวก.
- อินเตอร์เฟซการทํางานอุตสาหกรรม
ในสาขาอัตโนมัติอุตสาหกรรม CH280QV22H-CTB มักจะบูรณาการในแผ่นควบคุมหรือปลายการทํางานสําหรับการแสดงสถานะของอุปกรณ์ การตั้งค่าปารามิเตอร์หรืออินเตอร์เฟซเตือนความผิดพลาดด้วยข้อดีของการป้องกันการแทรกแซงที่แข็งแรง, มุมมองที่กว้างและความสามารถในการปรับปรุงโซนอุณหภูมิสูง
- อุปกรณ์การแพทย์พกพา
โมดูลมีจอความละเอียดสูงและความสามารถในการทํางานด้วยการสัมผัส ทําให้มันเหมาะสําหรับอุปกรณ์อิเล็กทรอนิกส์ทางการแพทย์ เช่น เครื่องวัดน้ําตาลในเลือด เครื่องตรวจหัวใจไฟฟ้า เครื่องตรวจอุณหภูมิร่างกายเป็นต้น., ให้ผู้ใช้กับประสบการณ์ปฏิสัมพันธ์ที่เข้าใจและมั่นคงและปรับปรุงการวินิจฉัยและการติดตามประสิทธิภาพ
- เทอร์มินัลความปลอดภัยที่ฉลาด
CH280QV22H-CTB สามารถนําไปใช้ในสินค้าความปลอดภัย เช่น ระบบควบคุมการเข้าถึง ทอร์มิเนลการจําแนกลายนิ้วมือ เครื่องจัดการผู้เข้าชม เป็นต้นเพื่อทําหน้าที่ เช่น การแสดงข้อมูล และการยืนยันตัวตน, และปรับปรุงความสลับและความปลอดภัยของระบบ
- ระบบควบคุมบ้านฉลาด
ในเทอร์มิเนลควบคุมบ้าน เช่น เครื่องใช้ในบ้านที่ฉลาด สวิทช์ที่ฉลาด และเทอร์โมสแตตที่ฉลาดโมดูลนี้ถูกใช้เป็นส่วนประกอบการสัมผัสหลักของจอเพื่อให้ผู้ใช้สามารถจัดการและควบคุมอุปกรณ์ต่างๆ เช่น ไฟได้จากกลางเครื่องปรับอากาศ และม่าน
- อิเล็กทรอนิกส์ผู้บริโภค
CH280QV22H-CTB ยังถูกใช้ในอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค เช่น เครื่องเรียนรู้สําหรับเด็ก พจนานุกรมอิเล็กทรอนิกส์ และคอนโซลเกมขนาดเล็กมันช่วยให้ผู้ใช้บริการมีประสบการณ์ในการใช้งานที่ดีขึ้น.
- ระบบติดตามการเกษตรและสิ่งแวดล้อม
ในอุปกรณ์การทดสอบเกษตรและสิ่งแวดล้อมที่ฉลาด โมดูลนี้ถูกใช้ในการแสดงข้อมูลของเซ็นเซอร์ในเวลาจริง เช่น อุณหภูมิและความชื้น ความเข้มข้นของแสง ข้อมูลดิน เป็นต้นช่วยผู้ใช้ในการตัดสินใจด้านสิ่งแวดล้อมได้อย่างมีประสิทธิภาพ.
- อุปกรณ์บริหารการจราจรและพลังงาน
โมดูลนี้ยังถูกใช้ทั่วไปในสาขาของเทอร์มินัลแสดงสถานะในยานพาหนะ เครื่องมือรถไฟฟ้า อินเตอร์เฟซชาร์จพิล ฯลฯ และใช้ในการแสดงข้อมูลสําคัญ เช่น พลังงานความเร็วและข้อมูลความผิดพลาด
การปรับแต่ง:
CH280QV22H-CTB ไม่เพียงแต่เป็นโมดูลจอแบบมาตรฐาน แต่ยังเป็นทางออกในการสัมผัสจอด้วยความยืดหยุ่นและความสามารถในการปรับแต่งได้สูงมันสามารถตอบสนองความต้องการส่วนตัวของลูกค้าหลายโครงการในแง่ของฟังก์ชัน, โครงสร้าง, ผลงาน, ฯลฯ
- การออกแบบส่วนตัวของโครงสร้างเคเบิล FPC
สําหรับความต้องการการวางแผนของพานควบคุมหลักที่แตกต่างกันหรือระบบอินเตอร์เฟซ มันสนับสนุนการปรับปรุงความยาว ความกว้าง ทิศทางการเดินทางการกําหนด Pin pin และตําแหน่งอินเตอร์เฟซของ FPC (บอร์ดวงจรยืดหยุ่น) เพื่อบรรลุความสอดคล้องสูงกับโครงสร้างฮาร์ดแวร์ของเครื่องจักรทั้งหมด.
- การตั้งค่าฟังก์ชันการสัมผัส
คุณสามารถเลือกใช้งานฟังก์ชันสัมผัสได้ตามความต้องการของลูกค้า และคุณยังสามารถเลือกใช้งานสัมผัสแบบจุและแบบต่อรองได้ความรู้สึกต่อการสัมผัส, จุดสัมผัสและรุ่นชิปควบคุมสัมผัสสามารถปรับตามความต้องการ
- การปรับแต่งลักษณะลักษณะเฉพาะ
รองรับการปรับแต่งแบบบุคคล according to ขนาดโมดูล, อัตราส่วนพื้นที่การแสดง, รูปทรงปกกระจก, เป็นต้น ตามความต้องการของลูกค้าเปิดแผ่นอุปกรณ์, วิธีการติดตั้ง, พื้นที่ป้องกันกรอบ,เป็นต้น. เพื่อให้การติดตั้งเหมาะสม
- ประเภทอินเตอร์เฟซและการแปลงโปรโตคอล
นอกจากการใช้งานอินเตอร์เฟซ SPI และ I2C มาตรฐานแล้ว มันยังสามารถปรับเปลี่ยนเป็นอินเตอร์เฟส MCUMIPI หรือโปรโตคอลการสื่อสารอื่น ๆ ตามความต้องการที่แตกต่างกันของแพลตฟอร์มควบคุมหลักเพื่อเพิ่มความเข้ากันและความสามารถในการปรับขนาด.
- การปรับความสว่างของระบบ Backlight
จํานวนหลอดแสงเบื้องหลัง รูปแบบการขับขี่ปัจจุบัน และวัสดุหนังกระจายได้ปรับตามกรณีการใช้ปลายทาง (เช่นแสงอาทิตย์กลางแจ้งสภาพแวดล้อมอุตสาหกรรมความสว่างสูง, ฯลฯ) เพื่อบรรลุความสว่างในระดับต่าง ๆ
- ขยายช่วงอุณหภูมิการทํางาน
หากการใช้งานของลูกค้ามีสภาพแวดล้อมที่หนาวมากหรืออุณหภูมิสูงโมดูลสามารถใช้วัสดุคริสตัลเหลวที่พัฒนาขึ้น และการแก้ไขการบรรจุโครงสร้าง เพื่อรักษาการทํางานที่มั่นคงในสภาพภูมิอากาศที่รุนแรง.
- การพิมพ์หน้าปกและการปรับแต่งโลโก้
สนับสนุนการพิมพ์ LOGO ของแบรนด์, ไอคอนการทํางาน, โลโก้การทํางาน, ฯลฯ บนปกกระจกเพื่อช่วยลูกค้าเพิ่มการรับรู้แบรนด์และภาพอาชีพของสินค้าปลายทาง
- การรักษาป้องกันการขัดขวางและการเสริม
สําหรับฉากอุตสาหกรรมหรือการใช้งานในสภาพแวดล้อมไฟฟ้าแม่เหล็กแรง โมดูลสามารถเพิ่มการป้องกัน EMI กรอบยางนําหนาการปรับปรุงโครงสร้างคงที่และการออกแบบอื่น ๆ เพื่อปรับปรุงความมั่นคงของระบบ.
- การบูรณาการโซลูชั่นโมดูลรวม
ให้การออกแบบ LCD+TP+ Backlight+driver IC ที่บูรณาการหรือบูรณาการโมดูลกับโฮสติกและบอร์ดควบคุมหลักเพื่อการตรวจสอบตามการใช้งานของลูกค้า เพื่อลดวงจรการพัฒนาสินค้า.
FAQ:
คําถาม: ชื่อแบรนด์ของจอสัมผัส LCD ขนาดเล็กคืออะไร?
ตอบ: ชื่อแบรนด์ของจอสัมผัส LCD เล็กคือ Chenghao Optoelectronic
คําถาม: เลขรุ่นของจอสัมผัส LCD ขนาดเล็กคืออะไร?
A: เลขรุ่นของจอสัมผัส LCD ขนาดเล็กคือ CH280QV22H-CTB
คําถาม: เครื่องจอสัมผัส LCD ขนาดเล็กมีการรับรองอะไรบ้าง?
A: หน้าจอสัมผัส LCD ขนาดเล็กได้รับการรับรอง RoHS, CE และ FCC
Q: จํานวนการสั่งซื้อขั้นต่ําเท่าไรสําหรับจอสัมผัส LCD ขนาดเล็ก?
ตอบ: จํานวนการสั่งซื้อขั้นต่ําสําหรับจอสัมผัส LCD ขนาดเล็กคือ 100 ชิ้น
Q: รายละเอียดการบรรจุของจอสัมผัส LCD ขนาดเล็กคืออะไร?
ตอบ: ผลิตภัณฑ์ทั้งหมดถูกบรรจุไว้อย่างถูกต้อง เพื่อรักษาความปลอดภัย สําหรับผลิตภัณฑ์ขนาดเล็ก เราใช้ตู้ + กระปุก สําหรับขนาดใหญ่ เราใช้ฟองสล็อต + กระปุกเรายังออกแบบพัสดุตามความต้องการของลูกค้า.
