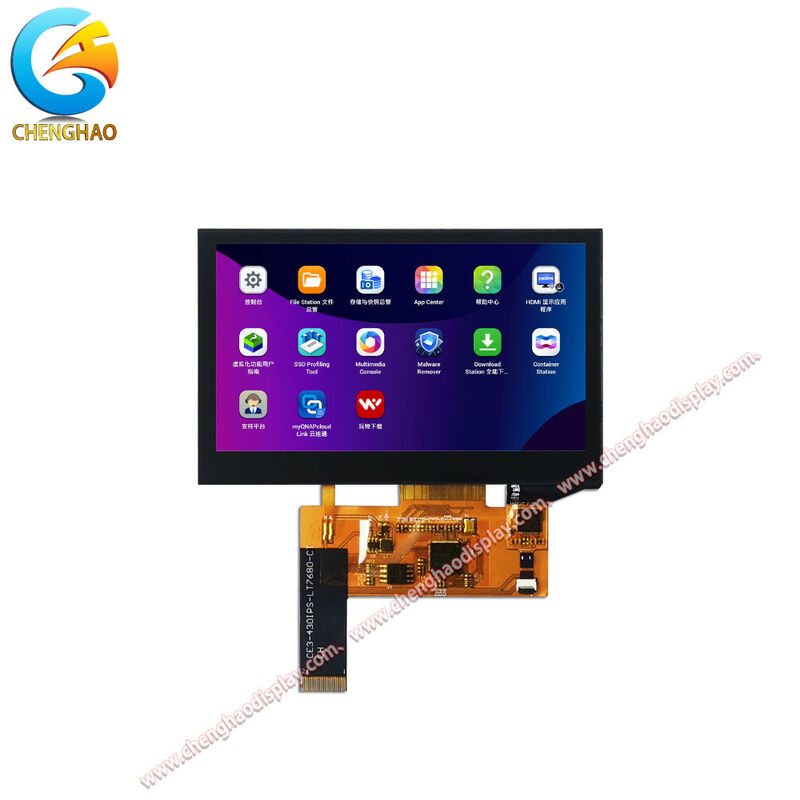

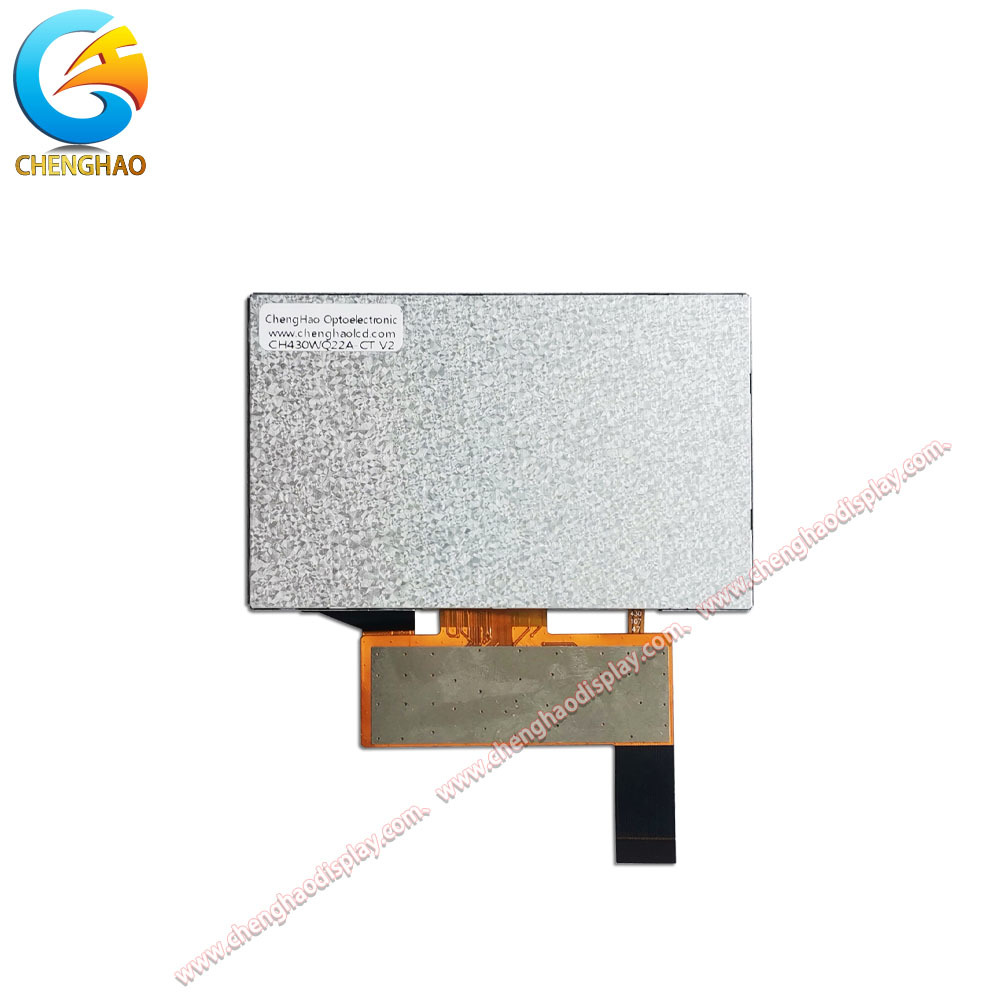

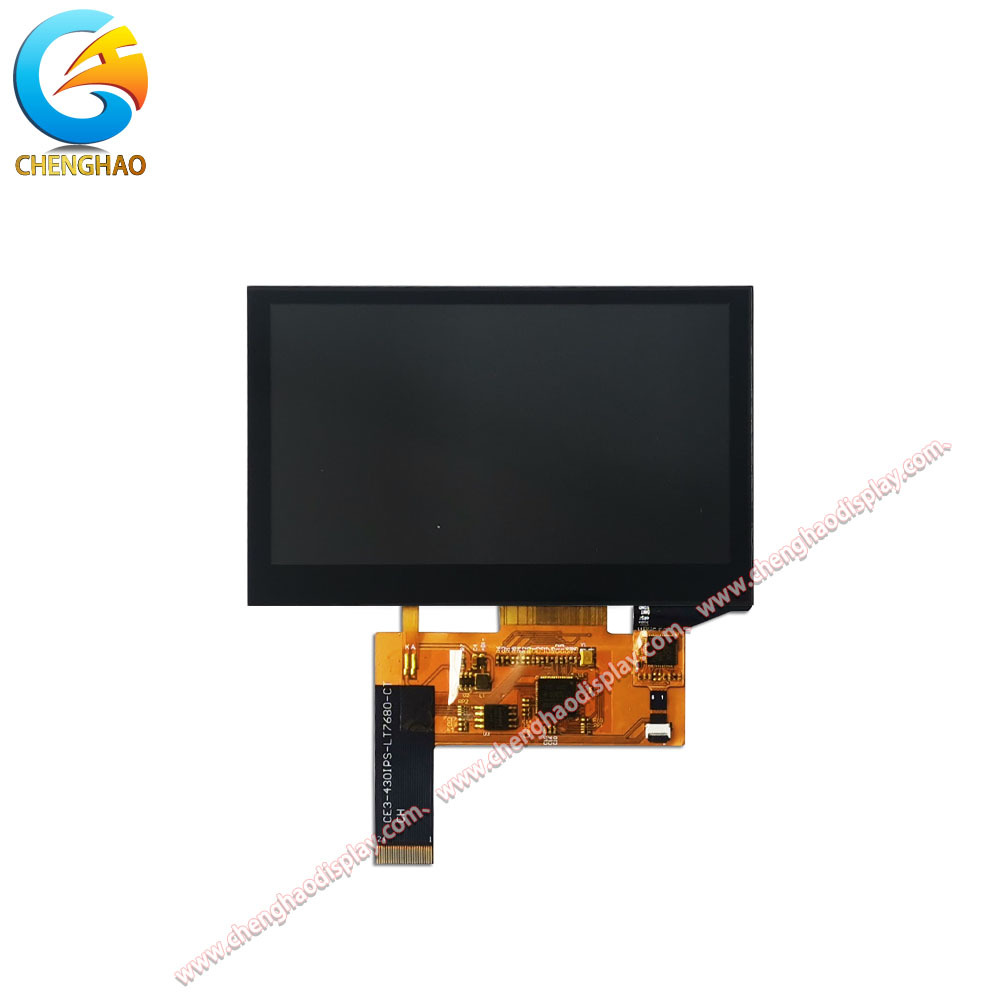

โมดูลแสดงผลหน้าจอสัมผัส 24 พิน ขนาด 4.3 นิ้ว IPS TFT LCD สำหรับอุณหภูมิกว้าง

คําอธิบายสินค้า:

CH430WQ22A-CT เป็นโมดูล LCD TFT ขนาด 4.3 นิ้วที่มีประสิทธิภาพสูงที่ออกแบบมาเพื่อการใช้งานในอุตสาหกรรม, รถยนต์ และผู้บริโภคที่ต้องการ.มันมีแผ่น IPS มุ่งหน้าสู่ภูมิทัศน์ ด้วยความละเอียดที่คมชัด 800x480, ส่งภาพ 16M สีที่สดใส มุมมอง 80/80/80/80 ที่กว้างขวางทําให้คุณภาพภาพภาพคงที่จากเกือบทุกทิศทางเทคโนโลยีสัมผัสแบบประกอบความจุ (IIC interface) ให้ประสบการณ์ผู้ใช้งานที่เรียบร้อยและตอบสนองสร้างขึ้นเพื่อทนต่อสภาพแวดล้อมที่ท้าทาย, มันทํางานอย่างน่าเชื่อถือจาก -20 ° C ถึง + 70 ° C. สําหรับการบูรณาการระบบที่หลากหลาย, โมดูลใช้ FPC 24 ปินและเป็นหลักการสนับสนุนอินเตอร์เฟซ SPI,พร้อมตัวเลือกสําหรับ MCU, RGB, LVDS, และอื่น ๆ ตามความต้องการ. ขนาดคอมแพคต์ของมัน (105.5x67.2x4.75 มม) และความสว่างสูง (มาตรฐาน 800 cd / m2) ทําให้มันเป็นทางออกที่เหมาะสมสําหรับพื้นที่จํากัดการใช้งานความเห็นสูง.

ลักษณะ:

CH430WQ22A-CT มีความแตกต่างด้วยการผสมผสาน รายละเอียดที่แข็งแกร่งและการออกแบบที่สามารถปรับปรุงได้:

• ปรับปรุงปัจจัยรูปแบบคอมแพคต์:ด้วยขนาดโมดูล 105.5x67.2 มิลลิเมตร และโปรไฟล์บาง 4.75 มิลลิเมตร, มันยกระดับพื้นที่การแสดง (95.04x53.86 มิลลิเมตรพื้นที่ทํางาน) ภายในการก้าวที่น้อยที่สุด, เหมาะสมสําหรับอุปกรณ์พกพาและอุปกรณ์จําแนก.

• ความชัดเจนและการแสดงสี:ความละเอียด 800x480 WVGA ให้ความละเอียดเพียงพอสําหรับอินเตอร์เฟซที่ซับซ้อน ในขณะที่ความลึกสี 16M และสัดส่วนความแตกต่าง 800: 1 รับรองภาพที่รวยและจริง

• ความชัดเจนสูงกว่าเทคโนโลยี IPS รับประกันให้มีสีสันและความชัดเจนที่สม่ําเสมอแสงเบาหลังความสว่างสูง 800 cd/m2 (สามารถปรับแต่งได้ถึง 1500 cd/m2) รับประกันความสามารถในการอ่านแม้แต่ในแสงอาทิตย์ตรง.

• การเชื่อมต่อแบบหลากหลายขณะที่ตั้งค่าโดยจํากัดด้วยอินเตอร์เฟซ SPI บน FPC 24 ปิน สถาปัตยกรรมของมันสนับสนุนการปรับปรุงง่ายต่อโปรโตคอล MCU, RGB หรือ LVDSให้ความยืดหยุ่นที่สําคัญสําหรับแพลตฟอร์มฮาร์ดแวร์ที่หลากหลาย.

• ความแข็งแรงต่อสิ่งแวดล้อมออกแบบมาเพื่อความน่าเชื่อถือ สามารถรองรับระดับอุณหภูมิการทํางานที่ขยายออกไป (-20 °C ถึง +70 °C) และสภาพการเก็บรักษาที่ต่ําถึง -30 °C ทําให้เหมาะสําหรับการใช้งานในภายในและภายนอก

• อินเตอร์เฟซสัมผัสที่ทันสมัย:การรวมแผ่นสัมผัสแบบประกอบความจุ (PCAP) พร้อมการสื่อสาร IIC ให้บริการทางแก้ไขที่ทนทานและสามารถสัมผัสได้หลายครั้ง และทนทานต่อการสกัดผิวทํางานได้ดีกว่าหน้าจอสัมผัสแบบมีแรงต่อรองแบบดั้งเดิม.

ปริมาตรเทคนิค:

การปรับแต่ง:

ที่ Chenghao Optoelectronic เราเข้าใจว่า โมดูลมาตรฐานอาจไม่เหมาะกับการใช้งานทุกแบบCH430WQ22A-CT เป็นแพลตฟอร์มที่ดีสําหรับการปรับแต่งที่กว้างขวางเพื่อตอบสนองความต้องการของคุณกระบวนการปรับเปลี่ยนแบบยืดหยุ่นของเรารวมถึง:

(1) อินเตอร์เฟซและ FPC การปรับปรุง:เลือกอินเตอร์เฟซที่ดีที่สุด (SPI, MCU, RGB, MIPI, LVDS, EDP, HDMI) สําหรับเมนบอร์ดของระบบของคุณและ pinout (นอกเหนือจากมาตรฐาน 24-pin) เพื่อรองรับการออกแบบกลไกและความต้องการการเชื่อมต่อของคุณ.

(2) การปรับแสงและสิ่งแวดล้อมปรับความสว่างของแสงเบื้องหลังจากช่วงมาตรฐาน (300-1000 cd / m2) ถึง 2800 cd / m2 เพื่อความสามารถในการอ่านแสงแดด เราสามารถใช้เคลือบกันแสงสว่าง (AG) หรือป้องกันการสะท้อน (AR)อุณหภูมิการทํางานสามารถปรับแต่งสําหรับการค้า (0 ~ 50 °C), อุตสาหกรรม (-20 ~ 70 °C) หรือสภาพแวดล้อมที่รุนแรง (-45 ~ 90 °C)

(3) การปรับปรุงทางกลและการสัมผัส:ปรับปรุงรูปร่างกระจกปก, ความหนา, และเพิ่มช่องเปิดหรือการพิมพ์ผ้าไหม (โลโก้, ไอคอน) คุณสามารถเลือกสําหรับการแก้ไขสัมผัสที่แตกต่างกัน:เปลี่ยนไปใช้การสัมผัสแบบมีความต้านทาน สําหรับการใส่สติลัส, หรือสั่งฉบับที่แสดงออกเท่านั้น โดยไม่มีแผ่นสัมผัส

(4) คุณสมบัติความน่าเชื่อถือที่เพิ่มเติมเพิ่มการป้องกัน EMI หรือการเสริมการผูกพันเพื่อให้การทํางานคงที่ในสภาพแวดล้อมที่มีเสียงเสียงไฟฟ้า
ทีมงานวิศวกรรมของเราจะร่วมมือกับคุณ ตั้งแต่แนวคิดถึงการผลิต เพื่อให้แน่ใจว่า CH430WQ22A-CT แบบที่กําหนดเองของคุณ จะเข้ากันได้อย่างเรียบร้อย และทํางานได้อย่างน่าเชื่อถือ

การสนับสนุนและบริการ:

Chenghao Optoelectronic มุ่งมั่นที่จะให้การสนับสนุนและบริการที่โดดเด่นสําหรับโมดูล CH430WQ22A-CTทีมงานบริการลูกค้าของเราพร้อมที่จะช่วยคุณกับข้อสอบใด ๆ ที่เกี่ยวข้องกับรายละเอียดจําแนกของโมดูล, การติดตั้งและตัวเลือกการปรับแต่ง

เราให้เอกสารรายละเอียด รวมถึงคู่มือการประกอบ รายละเอียดเทคนิค และกระบวนการปรับแต่ง เพื่อให้แน่ใจว่าคุณสามารถทีมงานสนับสนุนทางเทคนิคของเราพร้อมที่จะช่วยแก้ปัญหาใด ๆ ที่อาจเกิดขึ้นหลังจากการติดตั้ง, ให้คําแนะนําในการประกันการดําเนินงานอย่างเรียบร้อย

เรายังมีนโยบายการรับประกันที่แข็งแกร่ง ยกระดับความมุ่งมั่นของเราต่อคุณภาพและความพึงพอใจของลูกค้ามั่นใจ Chenghao Optoelectronic เป็นคู่หูที่น่าเชื่อถือในการบรรลุการแก้ไขจอที่ปรับแต่งตามความต้องการของท่าน.

FAQ:

Q1: เลขรุ่นของ LCD Display Module คืออะไร?

A1: เลขรุ่นของโมดูลจอ LCD คือ CH430WQ22A-CT

คําถามที่ 2: โมดูลจอ LCD นี้มีใบรับรองอะไรบ้าง?

A2: ผลิตภัณฑ์นี้ได้รับการรับรอง CE, RoHS และ FCC

Q3: จํานวนการสั่งซื้อขั้นต่ําเท่าไรสําหรับ Chenghao Optoelectronic LCD Display Module?

A3: จํานวนการสั่งซื้อขั้นต่ํา 100 ชิ้น

Q4: ผลิตภัณฑ์ถูกบรรจุไว้อย่างไร เพื่อให้ความปลอดภัยระหว่างการขนส่ง?

A4: ผลิตภัณฑ์ทั้งหมดถูกบรรจุไว้อย่างเหมาะสมเพื่อรักษาความปลอดภัย ผลิตภัณฑ์ขนาดเล็กถูกบรรจุโดยใช้ตู้บวกกระดาษกล่อง ขณะที่ผลิตภัณฑ์ขนาดใหญ่ใช้ช่องฟองบวกกระดาษกล่องการบรรจุภัณฑ์ยังสามารถปรับแต่งตามความต้องการของลูกค้าได้.

Q5: ช่วงเวลาในการจัดส่งและเงื่อนไขการชําระเงินทั่วไปคืออะไร?

A5: ระยะเวลาในการจัดส่งโดยทั่วไปคือ 3 ถึง 7 วัน.เงื่อนไขการชําระเงินประกอบด้วย TT (การโอนโทรเลข) หรือวิธีการที่ตกลงกันอื่น ๆ

Q6: ความจุของโมดูลจอ LCD นี้คืออะไร?

A6: Chenghao Optoelectronic สามารถให้บริการได้ถึง 50,0001,000 ชิ้นต่อเดือน
