โมดูลแสดงผล LCD TFT เกรดอุตสาหกรรมขนาด 4.3 นิ้ว ความละเอียด 800×480 มุมมอง 80 องศา

คําอธิบายสินค้า:

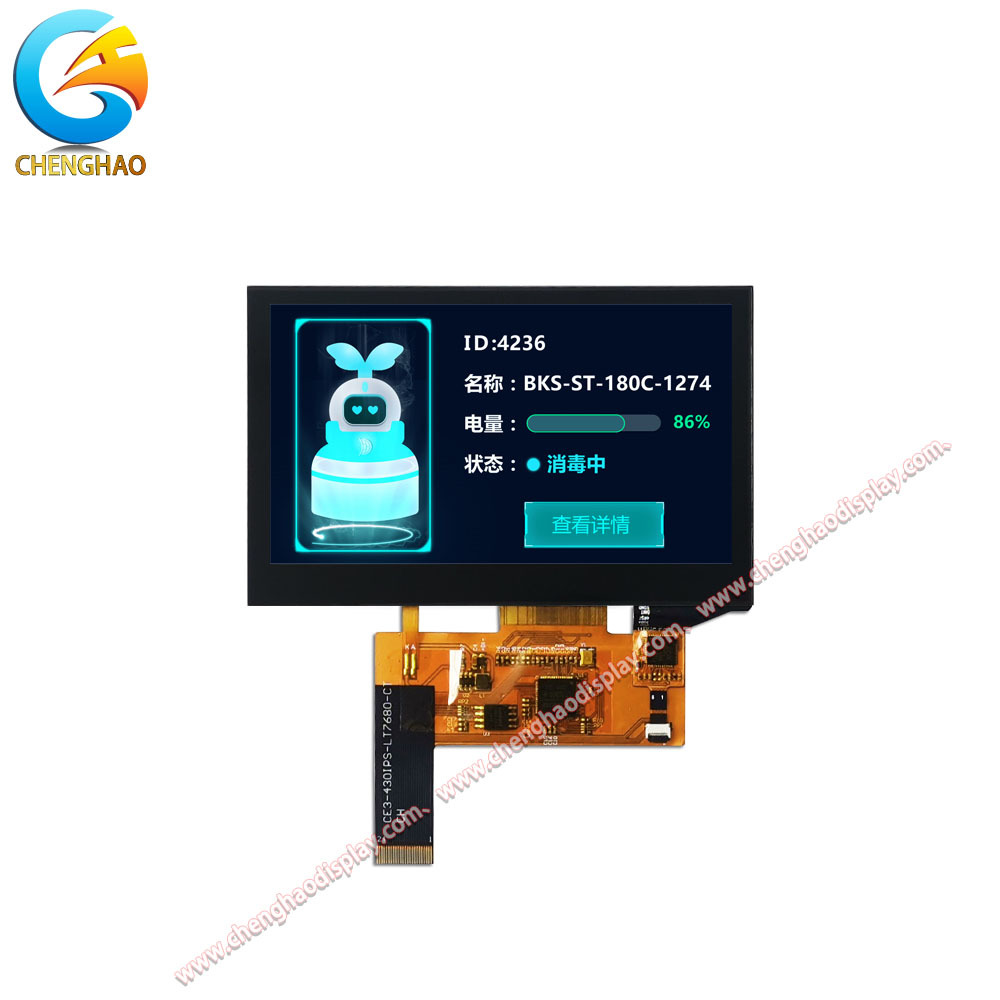

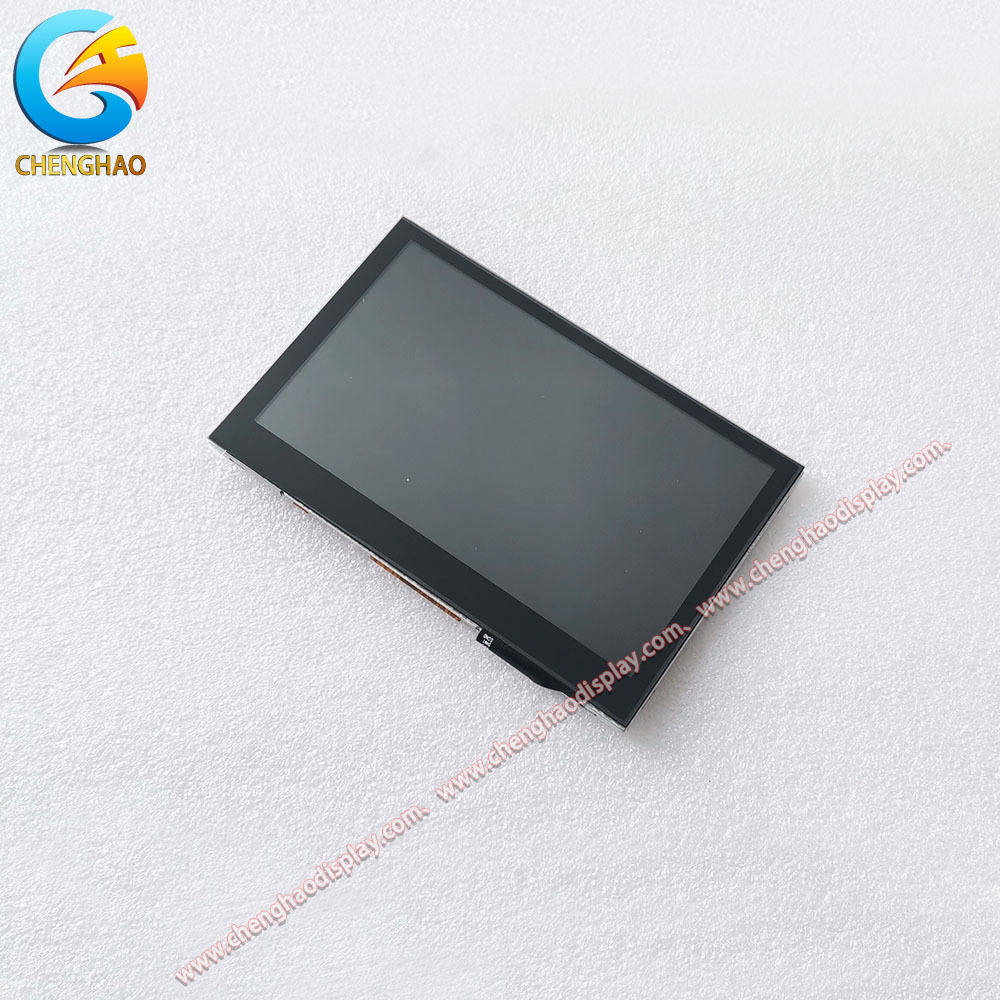

CH430WQ22A-CT เป็นโมดูลจอ LCD TFT ลายภูมิทัศน์ขนาด 4.3 นิ้วที่มีประสิทธิภาพสูงที่บูรณาการกับฟังก์ชันสัมผัสแบบจุ, ออกแบบมาสําหรับการใช้งานอุตสาหกรรมและมืออาชีพ.มีความละเอียดชัด 800x480, มันนําเสนอภาพสี 16M ที่สดใสกับสัดส่วนความแตกต่าง 800: 1 และความสว่างสูง 800 cd / m2 (สนับสนุนการปรับเปลี่ยน 300 ~ 1500 cd / m2).มันให้บริการ 80/80/80/80 การดูทุกมุม, รับประกันความเห็นชัดเจนจากทิศทางใด ๆ

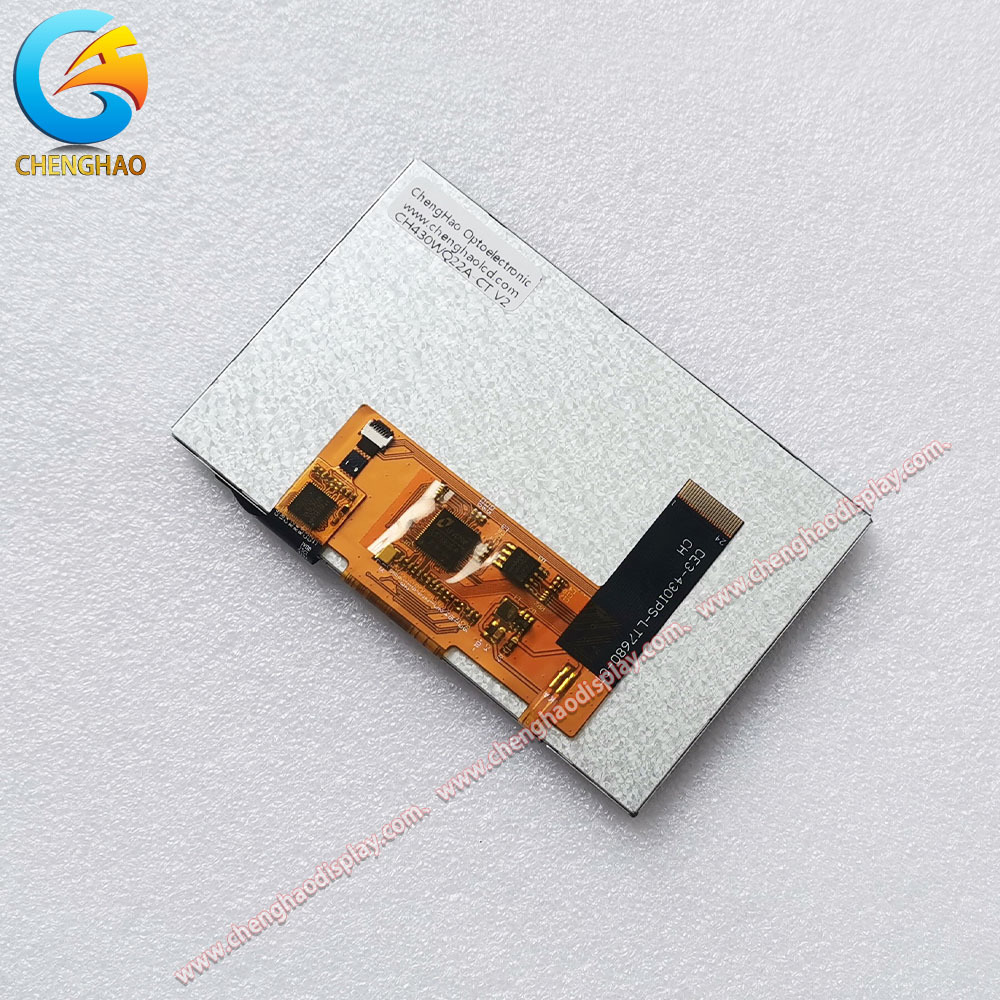

		โมดูลมีอินเตอร์เฟซ FPC 24 ปิน รองรับ SPI เป็นมาตรฐานด้วยตัวเลือกที่สามารถปรับแต่งได้ เช่น MCU, RGB, LVDS และ HDMI567.24.75 มม) ด้วยพื้นที่ทํางานของ 95.04 * 53.86 มม ทําให้มันเป็นที่เหมาะสมสําหรับอุปกรณ์ที่จํากัดพื้นที่ อุปกรณ์ที่มีอินเตอร์เฟซ IIC ทัชจุลิดจุลิดจุลิดจุลิดจุลิดจุลิดจุลิดจุลิดจุลิดจุลิดจุลิดจุลิดจุลิดจุลิดจุลิดจุลิดจุลิดจุลิดจุลิดจุลิดจุลิดจุลิดจุลิดจุลิดจุลิดจุลิดจุลิดจุลิดจุลิดจุลิดจุลิดจุลิดจุลิดจุลิดจุลิดจุลิดจุลิดจุลิดจุลิดจุลิดจุลิดจุลิดจุลิดจุลิดจุลิดจุลิดจุลิดจุลิดจุลิดจุลิดจุมันทํางานอย่างมั่นคงในช่วงอุณหภูมิ -20 ~ + 70 °Cณ อุณหภูมิการเก็บรักษาที่ถึง -30 ~ + 80 °C เหมาะสําหรับสภาพแวดล้อมอุตสาหกรรมที่รุนแรง

ลักษณะ:

• พานีล IPS มุมชมที่กว้างเกิน
  จอแสดงภาพ IPS สายสื่อมืดปกติ ให้การมองเห็น 80° ในทุก 4 ทิศทางการกําจัดการบิดเบือนสีและการรับประกันความเห็นอย่างต่อเนื่องสําหรับการปฏิบัติงานอุตสาหกรรมร่วมกัน.

• ความสว่างสูงและความสว่างที่สามารถปรับเปลี่ยนได้
  ด้วยความสว่างแบบมาตรฐาน 800 cd/m2 และระยะการปรับแต่ง 300~1500 cd/m2 โมดูลยังสามารถอ่านได้ชัดเจนแม้แต่ภายใต้แสงสว่างแวดล้อมที่เข้มแข็ง เหมาะสําหรับพื้นที่อุตสาหกรรมกลางแจ้งหรือแสงสว่างสูง

• ความเหมาะสมของอินเตอร์เฟสแบบยืดหยุ่น
  รองรับ SPI เป็นแบบตั้งค่า, ด้วยตัวเลือกที่สามารถขยายได้รวมถึง MCU, RGB, LVDS และ HDMI. การออกแบบ FPC 24 ปินให้ความมั่นคงในการส่งสัญญาณสําหรับระบบควบคุมอุตสาหกรรมที่หลากหลาย.

• ความอดทนต่ออุณหภูมิสูง
  อุณหภูมิการทํางานจาก -20 °C ถึง 70 °C และอุณหภูมิการเก็บของจาก -30 °C ถึง 80 °C ทําให้สามารถทํางานได้อย่างน่าเชื่อถือในสภาพแวดล้อมที่รุนแรง เช่น ติดตามภายนอกและอุปกรณ์อัตโนมัติอุตสาหกรรม

• ตัวเลือกการสัมผัสแบบสองแบบ พร้อมการตอบสนองอย่างแม่นยํา
  การสัมผัสแบบประกอบความจุ (อินเตอร์เฟซ IIC) เป็นมาตรฐาน โดยมีตัวเลือกแบบสัมผัสแบบต้านทาน หรือแบบไม่สัมผัสที่ให้บริการ เพื่อตอบสนองความต้องการในการปฏิบัติงานที่แตกต่างกัน เช่น สถานการณ์การสัมผัสแบบถุงมือในโรงงาน

ปริมาตรเทคนิค:

การปรับแต่ง:

ในฐานะโมดูลจออุตสาหกรรมที่ปรับปรุงตามความต้องการ CH430WQ22A-CT ให้บริการการปรับปรุงที่ครบวงจรเพื่อตอบสนองความต้องการของลูกค้าที่หลากหลาย โดยมีตัวเลือกสําคัญดังนี้:

อันดับแรก การปรับแต่ง FPC: เราสนับสนุนการออกแบบแบบส่วนบุคคลของรูปร่าง FPC, โครงสร้าง, และจํานวนปิน, ปรับตัวให้เหมาะกับพื้นที่การติดตั้งและความต้องการการเชื่อมต่อของอุปกรณ์ของคุณ

อย่างที่สอง การปรับเปลี่ยนอินเตอร์เฟส: นอกเหนือจากอินเตอร์เฟส SPI มาตรฐาน เราให้บริการปรับเปลี่ยนอินเตอร์เฟสหลายอินเตอร์เฟสแบบเดียว รวมถึง MCU, RGB, MIPI, LVDS, EDP และ HDMIรับประกันการบูรณาการอย่างต่อเนื่องกับระบบควบคุมของคุณ.

อันดับที่สาม การปรับความสว่างของไฟหลัง: ความสว่าง 800 cd / m2 ตามปกติสามารถปรับได้ภายใน 300 ~ 1500 cd / m2 และรุ่นบางรุ่นสามารถบรรลุถึง 2800 cd / m2 สําหรับฉากความสว่างสูงสุด

อันที่สี่ การขยายระยะอุณหภูมิ: เราให้บริการระยะอุณหภูมิการทํางานที่กําหนดเอง ตั้งแต่ -10 ~ + 60 °C ถึง -45 ~ + 90 °Cทําให้โมดูลทนต่อความหนาวหรือความร้อนอย่างมากในสภาพแวดล้อมอุตสาหกรรมพิเศษ.

อันดับที่ห้า การปรับปรุงรูปแบบปกกระจก: ปรับปรุงรูปร่าง, ความหนา, ตําแหน่งเปิด และการพิมพ์ผ้าไหมตามความต้องการโครงสร้างและการแบรนด์ของอุปกรณ์ของคุณ

อันที่หก การเลือกวิธีการสัมผัส: เลือกระหว่างสัมผัสแบบจุ,สัมผัสแบบต้านทาน หรือไม่สัมผัส ตามกรณีการใช้งานของคุณ

นอกจากนี้ เรายังให้การเคลือบกันแสงสว่าง และการรักษาต่อการขัดขวางทางไฟฟ้าแม่เหล็ก (EMI) เพื่อเพิ่มความสามารถในการปรับตัวของโมดูลต่อสภาพการทํางานที่รุนแรง

การสนับสนุนและบริการ:

Chenghao Optoelectronic มุ่งมั่นในการให้การสนับสนุนและบริการแบบครบวงจรสําหรับ CH430WQ22A-CT หน่วยแสดงภาพ เพื่อให้ลูกค้าของเรามีประสบการณ์การบูรณาการอย่างเรียบร้อย

อย่างแรก การปรึกษาทางเทคนิค ทีมวิศวกรมืออาชีพของเรา ให้บริการปรึกษาฟรีก่อนการขาย รวมถึงการแนะนําการเลือกโมดูล การวิเคราะห์ความเข้ากันของอินเตอร์เฟสและการออกแบบการแก้ไข customizationเพื่อช่วยคุณในการปรับปรุงผลิตภัณฑ์ให้ตรงกัน

อย่างที่สอง การจัดสรรตัวอย่าง: เราให้ตัวอย่างฟรีหรือราคาถูกสําหรับการทดสอบ ซึ่งทําให้คุณสามารถตรวจสอบผลงาน ความเข้ากันและความทนทานของโมดูลในอุปกรณ์จริงของคุณ ก่อนการสั่งซื้อจํานวนมาก

อันที่สาม การสนับสนุนการปรับแต่ง: เรามอบผู้จัดการโครงการพิเศษ เพื่อติดตามการขอปรับแต่งของคุณ จากการยืนยันการออกแบบรับประกันว่า ปริมาตรที่กําหนดเองทั้งหมด จะตอบสนองความต้องการของคุณ.

ข้อที่สี่ การรับประกันคุณภาพ: โมดูลทั้งหมดต้องผ่านการทดสอบการแก่ตัวอย่างเคร่งครัด การทดสอบระยะอุณหภูมิ และการทดสอบความน่าเชื่อถือก่อนการจัดส่งเราให้การรับประกันคุณภาพที่ครบถ้วน และบริการบํารุงรักษาหลังการขายในทันเวลา.

อันดับที่ห้า การสนับสนุนเอกสาร: เราให้ตารางข้อมูลรายละเอียด คู่มือผู้ใช้งาน เอกสารนิยามอินเตอร์เฟส และคู่มือการพัฒนาไดรเวอร์ เพื่ออํานวยความสะดวกในการบูรณาการสินค้าและกระบวนการแก้ไขปัญหา

FAQ:

Q1: ความละเอียดพื้นบ้านของ CH430WQ22A-CT คืออะไร?

ตอบ: มันมีความละเอียดพื้นบ้าน 800 × 480 พิกเซล (WVGA) ในทิศทางภูมิทัศน์

Q2: ผมสามารถใช้จอนี้ได้หรือไม่ โดยไม่มีแผ่นสัมผัส?

ตอบ: ครับ แผนการสัมผัสเป็นตัวเลือกครับ คุณสามารถสั่งได้ด้วยการสัมผัสแบบจุ, การสัมผัสแบบต่อต้าน, หรือไม่สัมผัสเลย

Q3: หน่วยนี้รองรับการใช้งานแบบไหนได้?

ตอบ: เวอร์ชั่นมาตรฐานใช้ SPI แต่สามารถปรับแต่งได้เพื่อรองรับ MCU, RGB, LVDS, MIPI, eDP หรือ HDMI

Q4: เครื่องแสดงภาพนี้เหมาะสําหรับการใช้ในภายนอกหรือไม่

ตอบ: ด้วยความสว่างสูงถึง 1500 cd/m2 (สามารถปรับแต่งได้) มันทํางานได้ดีในสภาพแวดล้อมที่สว่าง โดยเฉพาะด้วยตัวเลือกป้องกันแสงสว่าง

Q5: ระยะอุณหภูมิการทํางานคืออะไร?

ตอบ: ระยะมาตรฐานคือ -20°C ถึง +70°C ระยะขยายลงถึง -45°C และถึง +90°C สามารถใช้ได้ตามคําขอ
