4.3 นิ้ว TFT Display Module 800x480 IPS Lcd 24 Pin SPI Display กับการสัมผัสแบบจุ

รายละเอียดสินค้า:

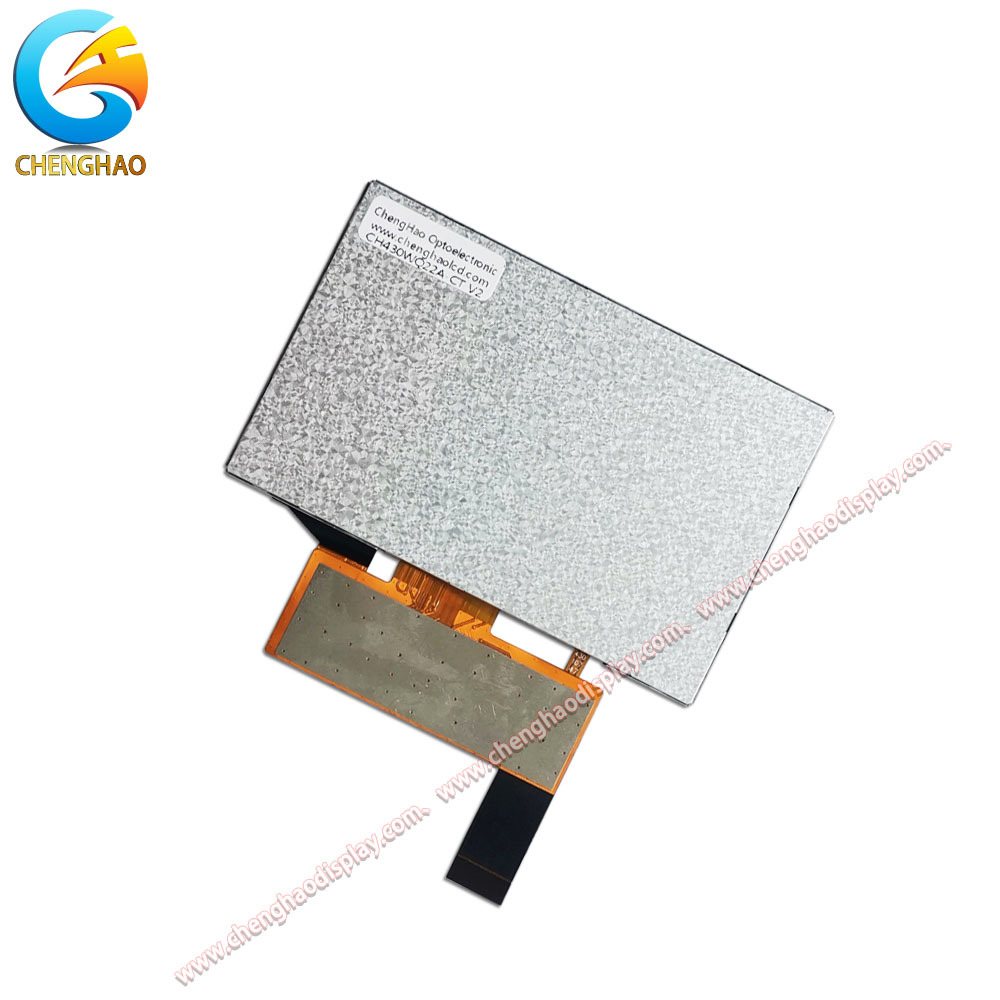

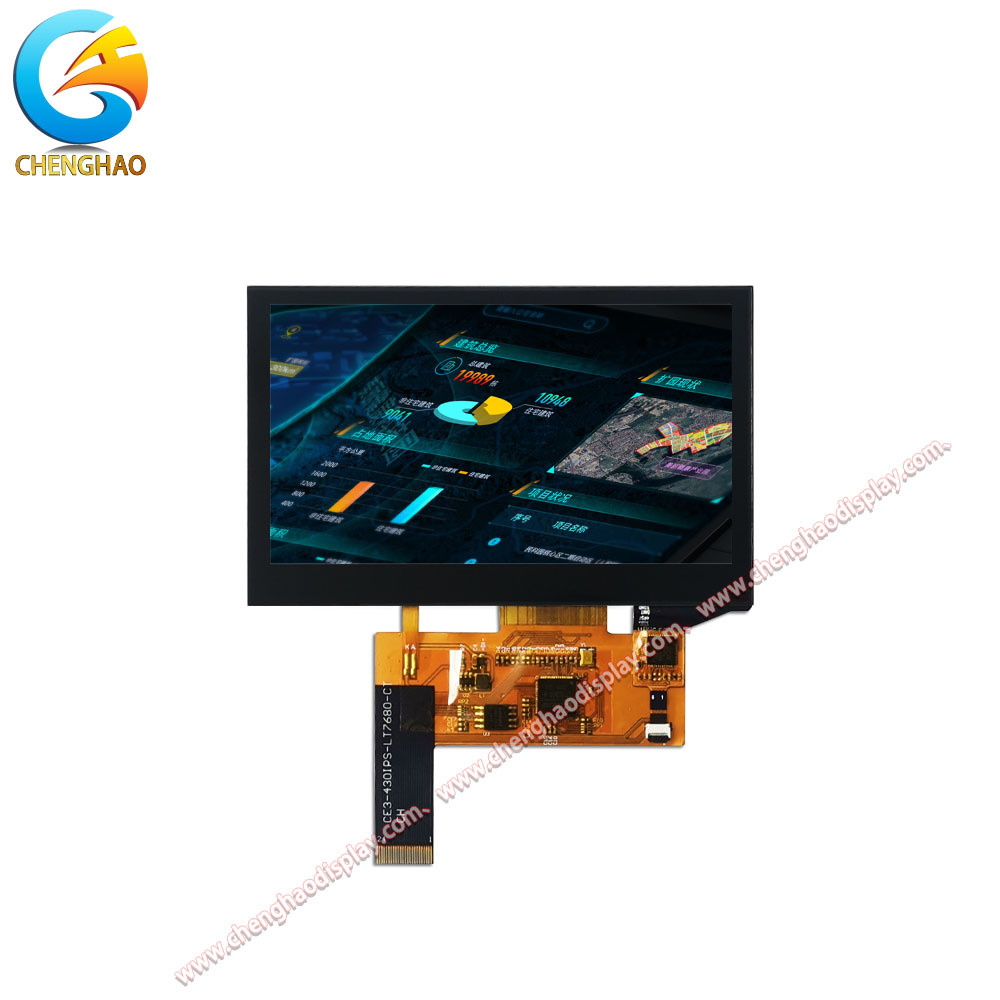

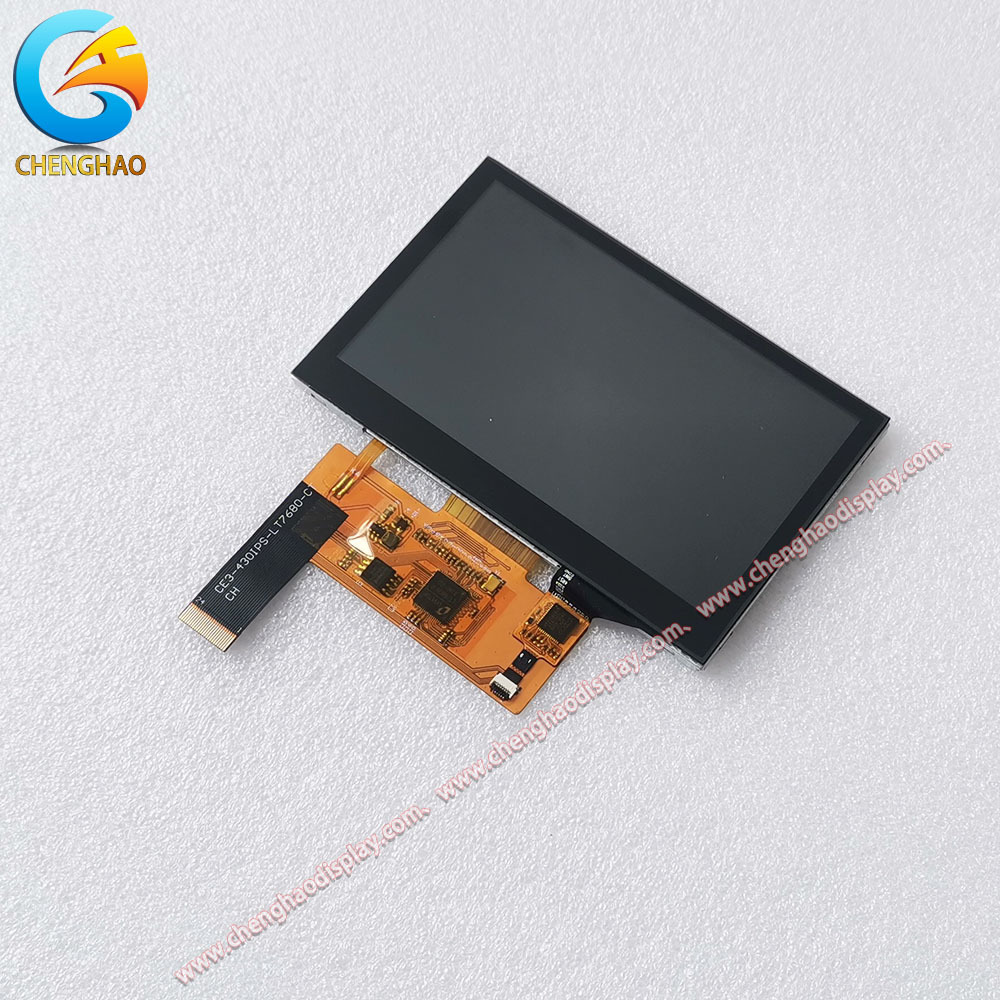

CH430WQ22A-CT เป็นโมดูลจอแสดงผล TFT LCD ขนาด 4.3 นิ้วพร้อมระบบสัมผัสแบบคาปาซิทีฟ ออกแบบมาเพื่อการใช้งานในอุตสาหกรรมและผู้บริโภคที่หลากหลาย โมดูลนี้มีความละเอียด 800×480 พิกเซล ให้ภาพที่คมชัดและข้อความที่ชัดเจน ทำให้เหมาะสำหรับอินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร (HMI) อุปกรณ์พกพา และเครื่องมือวัด

โมดูลใช้แผง IPS (In-Plane Switching) พร้อมโหมดการแสดงผลสีดำปกติแบบส่งผ่าน ให้มุมมองที่กว้าง 80/80/80/80 (ซ้าย/ขวา/ขึ้น/ลง) ช่วยให้มั่นใจได้ถึงสีและความเปรียบต่างที่สม่ำเสมอแม้เมื่อมองจากทิศทางเฉียง ด้วยความสว่างทั่วไปที่ 800 cd/m² (ปรับแต่งได้ตั้งแต่ 300 ถึง 1500 cd/m²) หน้าจอยังคงสามารถอ่านได้ภายใต้แสงโดยรอบที่สว่างจ้า รองรับสี 16.7 ล้านสี (16M) และอัตราส่วนคอนทราสต์ 800:1 ให้ภาพที่สดใสและแตกต่างอย่างดี
		แผงสัมผัสแบบสัมผัสแบบคาปาซิทีฟในตัวใช้อินเทอร์เฟซ I²C เพื่อการตอบสนองการสัมผัสที่รวดเร็วและเชื่อถือได้ สำหรับการสื่อสารการแสดงผล อินเทอร์เฟซเริ่มต้นคือ SPI แต่โมดูลสามารถปรับแต่งเพื่อรองรับ MCU, RGB, LVDS, HDMI และอินเทอร์เฟซทั่วไปอื่นๆ วงจรพิมพ์แบบยืดหยุ่น (FPC) มี 24 พิน ช่วยให้สามารถรวมเข้ากับการออกแบบระบบต่างๆ ได้อย่างง่ายดาย ช่วงอุณหภูมิในการทำงานคือ –20 °C ถึง +70 °C และอุณหภูมิในการจัดเก็บอยู่ที่ –30 °C ถึง +80 °C ทำให้มั่นใจได้ถึงประสิทธิภาพที่เชื่อถือได้ในสภาพแวดล้อมที่ท้าทาย ขนาดโมดูลขนาดกะทัดรัดคือ 105.5 มม. × 67.2 มม. × 4.75 มม. โดยมีพื้นที่ใช้งาน 95.04 มม. × 53.86 มม.

โดยสรุป CH430WQ22A-CT ผสมผสานจอแสดงผล IPS ความสว่างสูง ระบบสัมผัสแบบคาปาซิทีฟที่ตอบสนอง และตัวเลือกอินเทอร์เฟซที่ยืดหยุ่น ทำให้เป็นตัวเลือกที่เหมาะสำหรับแอปพลิเคชันที่ต้องการประสิทธิภาพและการปรับแต่งที่แข็งแกร่ง

คุณสมบัติ:

• จอแสดงผล IPS ความสว่างสูง– ด้วยความสว่างทั่วไปที่ 800 cd/m² (และปรับแต่งได้สูงสุด 1500 cd/m²) โมดูลนี้จึงสามารถอ่านค่ากลางแจ้งได้ดีเยี่ยม เทคโนโลยี IPS ให้สีที่สม่ำเสมอและมุมมองที่กว้าง 80°/80°/80°/80° ทำให้มั่นใจได้ว่าเนื้อหายังคงมองเห็นได้จากเกือบทุกทิศทางโดยไม่มีการเปลี่ยนสี

• ระบบสัมผัสแบบ Capacitive พร้อมอินเทอร์เฟซ I²C– แผงสัมผัสแบบ capacitive ในตัวช่วยให้การทำงานแบบมัลติทัชราบรื่น การสื่อสาร I²C ช่วยลดความยุ่งยากในการบูรณาการและลดจำนวน GPIO ที่ต้องการเมื่อเปรียบเทียบกับโซลูชันระบบสัมผัสแบบต้านทาน

• ตัวเลือกอินเทอร์เฟซที่ยืดหยุ่น– แม้ว่าอินเทอร์เฟซการแสดงผลเริ่มต้นคือ SPI แต่สามารถปรับแต่งโมดูลเพื่อรองรับ MCU, RGB, LVDS, HDMI และอินเทอร์เฟซมาตรฐานอื่นๆ ได้ ความสามารถในการปรับตัวนี้ช่วยให้นักออกแบบสามารถจับคู่โมดูลกับโปรเซสเซอร์โฮสต์และสถาปัตยกรรมระบบที่หลากหลาย

• การออกแบบกลไกที่กะทัดรัดและทนทาน– โมดูลมีขนาดเพียง 105.5 มม. × 67.2 มม. × 4.75 มม. ทำให้เหมาะสำหรับการใช้งานที่มีพื้นที่จำกัด ช่วงอุณหภูมิในการทำงาน (–20 °C ถึง +70 °C) และช่วงการจัดเก็บ (–30 °C ถึง +80 °C) รับประกันประสิทธิภาพที่เชื่อถือได้ในสภาพแวดล้อมทางอุตสาหกรรมและยานยนต์

• ความสามารถในการปรับแต่งได้กว้าง– นอกเหนือจากข้อกำหนดมาตรฐาน ลูกค้าสามารถปรับเปลี่ยนรูปร่าง/จำนวนพินของ FPC เลือกเทคโนโลยีการสัมผัสทางเลือก (แบบต้านทานหรือแบบไม่มีการสัมผัส) ปรับความสว่าง ขยายอุณหภูมิการทำงาน เพิ่มการป้องกันแสงสะท้อน และรวมการป้องกัน EMI สิ่งนี้ทำให้ CH430WQ22A-CT เป็นแพลตฟอร์มอเนกประสงค์สำหรับโครงการที่ออกแบบตามความต้องการ

พารามิเตอร์ทางเทคนิค:

การปรับแต่ง:

ในฐานะผู้ผลิตโมดูล TFT LCD ระดับมืออาชีพ Chenghao Optoelectronic นำเสนอตัวเลือกการปรับแต่งที่ครอบคลุมสำหรับ CH430WQ22A-CT เพื่อตอบสนองข้อกำหนดการใช้งานเฉพาะ กระบวนการปรับแต่งโดยทั่วไปเกี่ยวข้องกับขั้นตอนต่อไปนี้:

(1) การวิเคราะห์ความต้องการ – ทีมวิศวกรของเราทำงานร่วมกับลูกค้าเพื่อทำความเข้าใจสภาพแวดล้อมการใช้งาน การตั้งค่าอินเทอร์เฟซ ข้อจำกัดทางกล และเป้าหมายด้านประสิทธิภาพ

(2) การปรับแต่ง FPC – วงจรพิมพ์ที่ยืดหยุ่นสามารถปรับแต่งตามรูปร่าง โครงสร้าง และจำนวนพินได้ (ค่าเริ่มต้นคือ 24 พิน) ช่วยให้มั่นใจได้ถึงการกำหนดเส้นทางที่เหมาะสมที่สุดและความเข้ากันได้กับโครงร่าง PCB ของลูกค้า

(3) การเลือกอินเทอร์เฟซการแสดงผล – แม้ว่าโมดูลมาตรฐานจะใช้อินเทอร์เฟซ SPI แต่เราสามารถปรับการออกแบบเพื่อรองรับ MCU, RGB, LVDS, MIPI, EDP, HDMI หรือการรวมกันของหลายอินเทอร์เฟซได้ ความยืดหยุ่นนี้ทำให้โมดูลสามารถเชื่อมต่อกับระบบโฮสต์ได้โดยตรงโดยไม่ต้องมีตัวแปลงเพิ่มเติม

(4) การปรับความสว่าง – ความสว่างเริ่มต้นคือ 800 cd/m² แต่เราสามารถจัดหาโมดูลที่มีความสว่างตั้งแต่ 300 cd/m² ถึง 1500 cd/m² (และสูงถึง 2,800 cd/m² สำหรับบางรุ่น) นี่เป็นสิ่งสำคัญอย่างยิ่งสำหรับการใช้งานกลางแจ้งหรือในที่แสงแวดล้อมสูง

(5) การขยายอุณหภูมิในการทำงาน – ช่วงการทำงานมาตรฐานคือ –20 °C ถึง +70 °C รุ่นที่กำหนดเองสามารถออกแบบได้ในช่วง –10 °C ถึง +60 °C หรือขยายได้ถึง –45 °C ถึง +90 °C เหมาะสำหรับการใช้งานในยานยนต์ อุตสาหกรรม หรือกลางแจ้ง

(6) การปรับแต่งฝาครอบกระจก – กระจกฝาครอบสามารถแก้ไขได้ในรูปทรง ความหนา ช่องเจาะ (สำหรับปุ่ม กล้อง ฯลฯ) การพิมพ์ซิลค์สกรีน และการปรับสภาพพื้นผิว (ป้องกันแสงสะท้อน ป้องกันลายนิ้วมือ)

(7) ตัวเลือกแผงสัมผัส - โมดูลมาพร้อมกับแผงสัมผัสแบบ capacitive (อินเทอร์เฟซ I²C) ลูกค้าอาจเลือกระบบสัมผัสแบบต้านทานหรือเลือกใช้เวอร์ชันที่ไม่ใช่ระบบสัมผัส ขึ้นอยู่กับต้นทุนและความต้องการในการใช้งาน

(8) การเพิ่มประสิทธิภาพด้านการมองเห็น – สามารถใช้การเคลือบป้องกันแสงสะท้อน (AG) เพื่อลดแสงสะท้อน และสามารถเพิ่มการป้องกันสัญญาณรบกวนแม่เหล็กไฟฟ้า (EMI) เพื่อปรับปรุงความสมบูรณ์ของสัญญาณในสภาพแวดล้อมที่มีเสียงดัง

(9) ต้นแบบและการตรวจสอบ – เมื่อข้อกำหนดการปรับแต่งได้รับการสรุปแล้ว เราจะสร้างต้นแบบสำหรับการทดสอบและการอนุมัติ หลังจากการยืนยันจากลูกค้า การผลิตจำนวนมากจะเริ่มขึ้น

ด้วยการใช้ประโยชน์จากความสามารถในการปรับแต่งเหล่านี้ CH430WQ22A-CT สามารถเปลี่ยนให้เป็นโซลูชันที่ออกแบบโดยเฉพาะซึ่งลงตัวกับการออกแบบผลิตภัณฑ์ของลูกค้าได้อย่างสมบูรณ์แบบ

การสนับสนุนและบริการ:

Chenghao Optoelectronic ให้การสนับสนุนด้านเทคนิคและบริการหลังการขายอย่างครอบคลุม เพื่อให้มั่นใจในการบูรณาการที่ประสบความสำเร็จและความน่าเชื่อถือในระยะยาวของโมดูลจอแสดงผล CH430WQ22A-CT

การสนับสนุนด้านเทคนิค
การให้คำปรึกษาก่อนการขาย – วิศวกรด้านการใช้งานของเราช่วยให้ลูกค้าเลือกอินเทอร์เฟซ ความสว่าง ช่วงอุณหภูมิ และการกำหนดค่าทางกลที่เหมาะสมตามความต้องการของโครงการ
คำแนะนำในการบูรณาการ – เรานำเสนอเอกสารข้อมูลโดยละเอียด ไดอะแกรมพินเอาท์ ข้อมูลจำเพาะเกี่ยวกับจังหวะอินเทอร์เฟซ และโค้ดตัวอย่างสำหรับแพลตฟอร์มทั่วไป (เช่น Arduino, Raspberry Pi, STM32)
ความช่วยเหลือด้านการออกแบบที่กำหนดเอง – สำหรับเวอร์ชันที่กำหนดเอง เราทำงานร่วมกับลูกค้าตลอดวงจรการพัฒนาทั้งหมด ตั้งแต่การกำหนดข้อกำหนดไปจนถึงการตรวจสอบความถูกต้องของต้นแบบ

การประกันคุณภาพ
ทุกโมดูลผ่านการทดสอบอย่างเข้มงวดในด้านความสม่ำเสมอของจอแสดงผล ความไวในการสัมผัส ประสิทธิภาพทางไฟฟ้า และความทนทานต่อสิ่งแวดล้อม
เราให้การรับประกันตามมาตรฐานอุตสาหกรรม (โดยทั่วไปคือ 12–24 เดือน) และสามารถเสนอตัวเลือกการรับประกันเพิ่มเติมสำหรับการใช้งานที่มีความน่าเชื่อถือสูง

โลจิสติกส์และซัพพลายเชน
ปริมาณการสั่งซื้อที่ยืดหยุ่นตั้งแต่ชุดเล็กไปจนถึงการผลิตจำนวนมาก
จัดส่งทั่วโลกพร้อมบรรจุภัณฑ์ป้องกันไฟฟ้าสถิตและกันกระแทกที่เหมาะสม
โปรแกรมการจัดการสินค้าคงคลังสำหรับการส่งมอบตรงเวลา

บริการหลังการขาย
ทีมบริการลูกค้าโดยเฉพาะสำหรับการติดตามคำสั่งซื้อ การสอบถามทางเทคนิค และคำขอเปลี่ยนทดแทน
บริการวิเคราะห์และซ่อมแซมความล้มเหลวสำหรับโมดูลที่อยู่ภายใต้การรับประกัน
การปรับปรุงผลิตภัณฑ์อย่างต่อเนื่องตามความคิดเห็นของลูกค้า

ด้วยการนำเสนอบริการสนับสนุนเหล่านี้ เรามุ่งมั่นที่จะทำให้ CH430WQ22A-CT ไม่ใช่แค่ส่วนประกอบจอแสดงผล แต่เป็นโซลูชันที่ได้รับการสนับสนุนอย่างเต็มที่ ซึ่งจะช่วยเร่งการพัฒนาและปรับใช้ผลิตภัณฑ์ของคุณ

คำถามที่พบบ่อย:

คำถามที่ 1: โมดูลจอแสดงผล LCD Chenghao Optoelectronic CH430WQ22A-CT มีใบรับรองอะไรบ้าง

A1: โมดูลจอแสดงผล LCD CH430WQ22A-CT ได้รับการรับรองจาก CE, RoHS และ FCC เพื่อให้มั่นใจว่าสอดคล้องกับมาตรฐานความปลอดภัยและสิ่งแวดล้อมระดับสากล

Q2: ปริมาณการสั่งซื้อขั้นต่ำสำหรับโมดูลจอแสดงผล LCD CH430WQ22A-CT คือเท่าใด

A2: ปริมาณการสั่งซื้อขั้นต่ำสำหรับผลิตภัณฑ์นี้คือ 100 ชิ้น

คำถามที่ 3: โมดูลจอแสดงผล LCD CH430WQ22A-CT ได้รับการบรรจุหีบห่อสำหรับการจัดส่งอย่างไร

A3: ผลิตภัณฑ์ทั้งหมดได้รับการบรรจุอย่างปลอดภัยเพื่อความปลอดภัยระหว่างการขนส่ง ผลิตภัณฑ์ขนาดเล็กบรรจุโดยใช้ถาดพร้อมกล่อง ในขณะที่ขนาดที่ใหญ่กว่าจะใช้ช่องโฟมบวกกล่อง บรรจุภัณฑ์ยังสามารถปรับแต่งตามความต้องการของลูกค้า

คำถามที่ 4: เวลาในการจัดส่งโดยทั่วไปสำหรับการสั่งซื้อโมดูลจอแสดงผล LCD CH430WQ22A-CT คืออะไร

A4: เวลาในการจัดส่งมักจะอยู่ระหว่าง 3 ถึง 7 วันหลังจากยืนยันคำสั่งซื้อแล้ว

คำถามที่ 5: เงื่อนไขการชำระเงินใดบ้างที่ยอมรับได้ในการซื้อโมดูลจอแสดงผล LCD CH430WQ22A-CT

A5: เงื่อนไขการชำระเงินที่ยอมรับ ได้แก่ TT (การโอนเงินทางโทรเลข) และวิธีการอื่นตามที่ตกลงกัน
