รายละเอียดสินค้า:

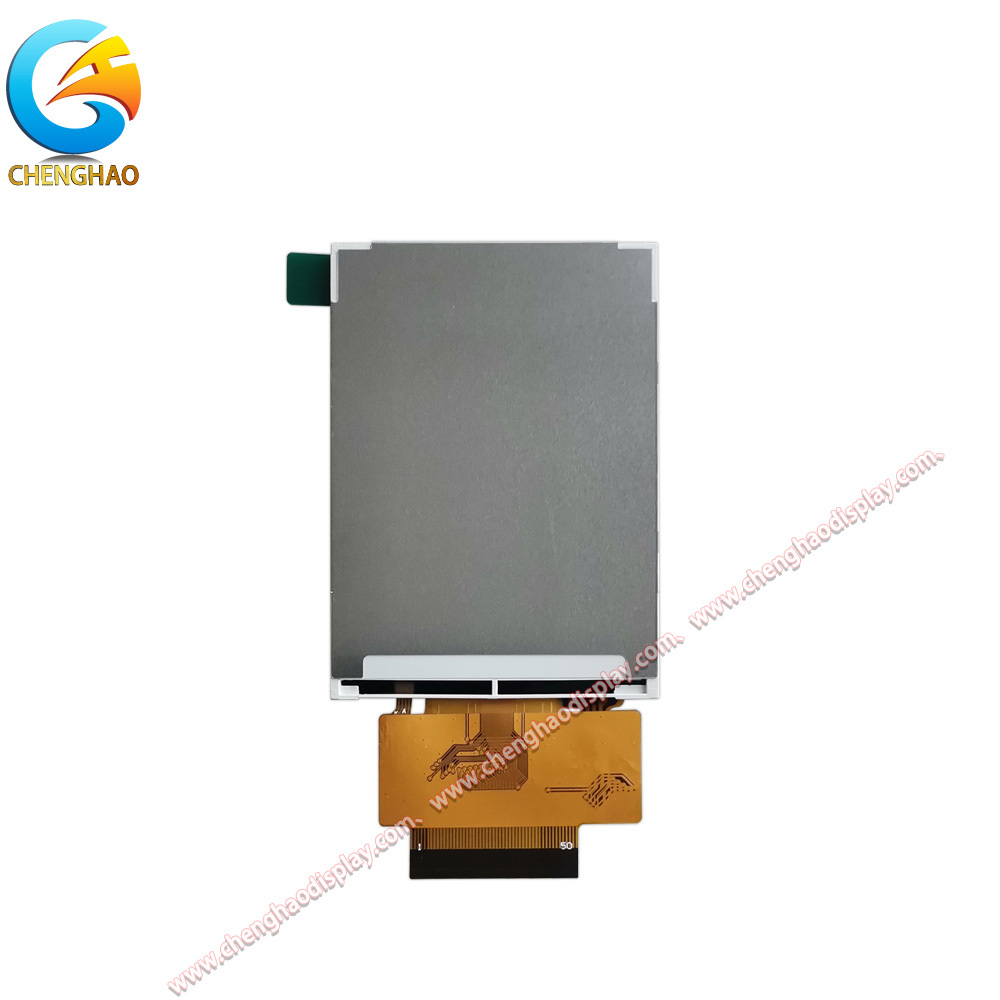

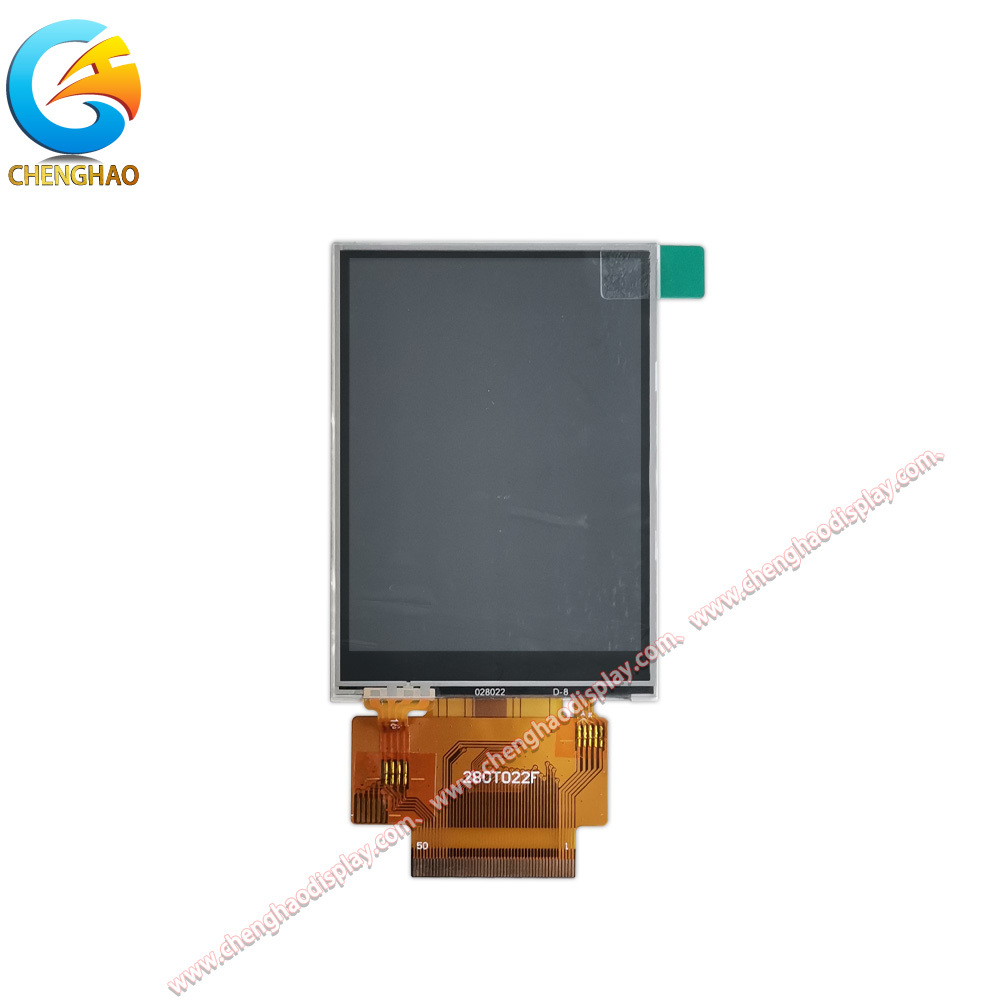

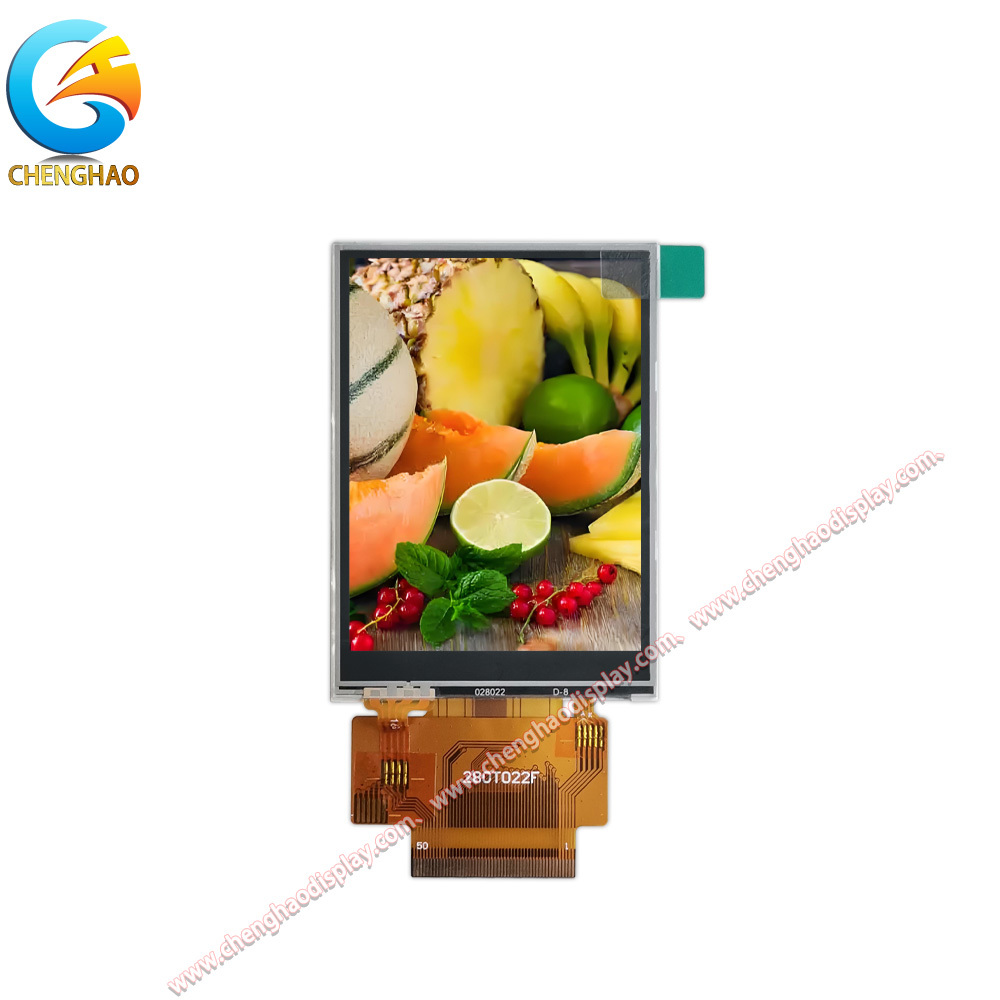

CH280QV22F-T เป็นโมดูลจอแสดงผล TFT LCD ขนาด 2.8 นิ้วประสิทธิภาพสูงที่ออกแบบโดย Chenghao Optoelectronic สำหรับการใช้งานแบบฝังตัวที่หลากหลาย มีความละเอียด QVGA 240x320 พิกเซล ให้ภาพที่คมชัดและมีรายละเอียด 65K สีภายในพื้นที่ใช้งานขนาดกะทัดรัด 43.2 x 57.6 มม. โมดูลนี้ใช้เทคโนโลยี IPS (In-Plane Switching) ซึ่งให้มุมมองที่กว้างเป็นพิเศษ 80/80/80/80 (ขึ้น/ลง/ซ้าย/ขวา) ทำให้มั่นใจได้ถึงคุณภาพของภาพที่สม่ำเสมอจากหลายมุมมอง
| โมดูลนี้รวมแผงสัมผัสแบบต้านทานพร้อมอินเทอร์เฟซ USB ซึ่งให้การควบคุมอินพุตที่เชื่อถือได้และแม่นยำ เพื่อความยืดหยุ่นในการออกแบบที่มากขึ้น โซลูชันการสัมผัสสามารถอัปเกรดเป็นแบบสัมผัสแบบ capacitive หรือละเว้นโดยสิ้นเชิงตามความต้องการของโครงการ จอแสดงผลมีความสว่างสูงถึง 500 cd/m² โดยสามารถปรับแต่งได้ตั้งแต่ 300 ถึง 1000 cd/m² เพื่อให้เหมาะกับสภาพแสงต่างๆ ได้รับการออกแบบมาให้ทำงานได้อย่างน่าเชื่อถือในช่วงอุณหภูมิกว้างตั้งแต่ -20°C ถึง +70°C ทำให้เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรม ยานยนต์ และกลางแจ้ง |
|
 |
เพื่อให้แน่ใจว่ามีการผสานรวมที่ราบรื่น CH280QV22F-T รองรับโปรโตคอลอินเทอร์เฟซหลายรายการ รวมถึง SPI, MCU (ขนาน) และ RGB ซึ่งช่วยให้นักพัฒนาสามารถเลือกตัวเลือกการเชื่อมต่อที่หลากหลายได้ ขนาดทางกายภาพที่กะทัดรัด 50.0 x 69.2 x 3.4 มม. และขั้วต่อ FPC 50 พินช่วยให้ติดตั้งได้ง่ายในการออกแบบที่มีข้อจำกัดด้านพื้นที่
คุณสมบัติ:
- ประสบการณ์การรับชม IPS ที่เหนือกว่า:ด้วยมุมมอง 80 องศาในทุกทิศทาง แผง IPS รับประกันการเปลี่ยนสีและการสูญเสียคอนทราสต์น้อยที่สุด ทำให้เหมาะสำหรับการใช้งานที่ผู้ใช้หลายคนดูหน้าจอจากมุมต่างๆ
- ความเข้ากันได้กับหลายอินเทอร์เฟซ: วิศวกรสามารถเลือกจากอินเทอร์เฟซ SPI, MCU หรือ RGB เพื่อให้ตรงกับสถาปัตยกรรมของระบบ ความยืดหยุ่นนี้ช่วยลดความซับซ้อนในการออกแบบฮาร์ดแวร์และลดความจำเป็นในการใช้ IC สะพานภายนอกหรือการแปลงสัญญาณที่ซับซ้อน
- ความทนทานต่อสิ่งแวดล้อมที่แข็งแกร่ง: ออกแบบมาสำหรับสภาวะที่ท้าทาย โมดูลทำงานตั้งแต่ -20°C ถึง +70°C และจัดเก็บตั้งแต่ -30°C ถึง +80°C ความทนทานนี้ช่วยให้มั่นใจได้ถึงประสิทธิภาพที่เสถียรในแผงควบคุมอุตสาหกรรม แผงหน้าปัดรถยนต์ และอุปกรณ์ตรวจสอบทางการแพทย์
- ความสว่างและการสัมผัสที่ปรับแต่งได้:ความสว่างมาตรฐาน 500 cd/m² สามารถปรับแต่งได้ตั้งแต่ 300 ถึง 1000 cd/m² เพื่อให้อ่านได้ในแสงแดดหรือประหยัดพลังงาน นอกจากนี้ การสัมผัสแบบต้านทานมาตรฐานสามารถเปลี่ยนเป็นการสัมผัสแบบ capacitive หรือไม่มีการสัมผัส ทำให้สามารถปรับให้ตรงกับความต้องการในการโต้ตอบของผู้ใช้และเป้าหมายด้านต้นทุนได้อย่างแม่นยำ
พารามิเตอร์ทางเทคนิค:
| ขนาดหน้าจอ |
2.8 นิ้ว |
| ขนาดโมดูล |
50*69.2*3.4 มม. |
| ทิศทางการรับชม |
80/80/80/80 |
| ประเภทการสัมผัส |
การสัมผัสแบบต้านทาน |
| อุณหภูมิในการจัดเก็บ |
-30 ~ +80 ℃ |
| ความละเอียด |
240*320 จุด |
| ความสว่างหน้าจอ |
500 Cd/m2 |
| อุณหภูมิในการทำงาน |
-20 ~ +70 ℃ |
| คอนทราสต์ |
800 |
| อินเทอร์เฟซ LCD |
SPI, MCU, RGB |
การปรับแต่ง:
Chenghao Optoelectronic นำเสนอบริการปรับแต่งที่ครอบคลุมสำหรับโมดูล CH280QV22F-T ทำให้สามารถปรับให้เข้ากับความต้องการเฉพาะของการใช้งานของคุณได้อย่างสมบูรณ์แบบ กระบวนการปรับแต่งของเราเป็นการทำงานร่วมกันและครอบคลุมประเด็นสำคัญดังต่อไปนี้:
1) การปรับแต่ง FPC และขั้วต่อ: เราสามารถปรับเปลี่ยนรูปร่าง ความยาว โครงสร้าง และจำนวนพินของ Flexible Printed Circuit (FPC) (จากพินมาตรฐาน 50 พิน) เพื่อให้พอดีกับเลย์เอาต์ PCB และการออกแบบตัวเครื่องของคุณ ซึ่งช่วยลดความซับซ้อนในการประกอบและปรับปรุงความน่าเชื่อถือ
2) ตัวเลือกอินเทอร์เฟซการแสดงผล: นอกเหนือจากการรองรับ SPI, MCU และ RGB มาตรฐานแล้ว เราสามารถรวมอินเทอร์เฟซอื่นๆ เช่น MIPI, LVDS, EDP หรือ HDMI ตามคำขอ เพื่อให้มั่นใจถึงความเข้ากันได้กับโปรเซสเซอร์โฮสต์หรือระบบบนชิปของคุณ
3) การปรับแต่งความสว่างของแบ็คไลท์: ปรับความสว่างของแบ็คไลท์ LED ได้ทุกที่ตั้งแต่ 300 cd/m² ถึง 1000 cd/m² (พร้อมตัวเลือกสูงสุด 1500 cd/m² สำหรับความต้องการเฉพาะ) เพื่อให้ได้การมองเห็นที่ดีที่สุดในสภาพแวดล้อมตั้งแต่การตั้งค่าในร่มที่สลัวไปจนถึงแสงแดดโดยตรง
4) ช่วงอุณหภูมิที่ขยายออกไป: อุณหภูมิในการทำงานสามารถปรับแต่งได้สำหรับช่วงที่กว้างขึ้นหรือเฉพาะทาง เช่น -45°C ถึง +90°C สำหรับการใช้งานในสภาพแวดล้อมที่รุนแรง เพื่อให้มั่นใจถึงเสถียรภาพของประสิทธิภาพภายใต้สภาวะที่รุนแรงที่สุด
5) กระจกครอบและส่วนเสริมทางแสง: ปรับแต่งรูปร่าง ความหนาของกระจกครอบ สารเคลือบป้องกันแสงสะท้อน (AG) หรือสารเคลือบป้องกันการสะท้อน (AR) และเพิ่มการพิมพ์ซิลค์สกรีน (เช่น โลโก้ ขอบ) เพื่อวัตถุประสงค์ทั้งการใช้งานและความสวยงาม
6) การเลือกแผงสัมผัส: เลือกระหว่างการสัมผัสแบบต้านทาน (มาตรฐาน) การสัมผัสแบบ capacitive แบบฉายภาพสำหรับท่าทางแบบมัลติทัช หรือเลือกไม่มีแผงสัมผัสตามความต้องการของแอปพลิเคชันของคุณ
7) การป้องกัน EMI/EMC: รวมการป้องกันการรบกวนทางแม่เหล็กไฟฟ้าเพื่อให้เป็นไปตามมาตรฐานข้อบังคับที่เข้มงวดและรับประกันการทำงานที่เสถียรในสภาพแวดล้อมที่มีเสียงรบกวนทางไฟฟ้า
ทีมวิศวกรรมของเราทำงานอย่างใกล้ชิดกับคุณตั้งแต่แนวคิดไปจนถึงการผลิต โดยจัดหาต้นแบบสำหรับการตรวจสอบความถูกต้องและรับรองว่าโมดูลที่ปรับแต่งตรงตามข้อกำหนดทางเทคนิคและคุณภาพทั้งหมดของคุณ
การสนับสนุนและบริการ:
การเลือก CH280QV22F-T ทำให้คุณสามารถเข้าถึงการสนับสนุนทางเทคนิคและบริการลูกค้าที่ครอบคลุมจาก Chenghao Optoelectronics ซึ่งเป็นระบบที่ออกแบบมาเพื่อให้มั่นใจถึงความสำเร็จของโครงการของคุณตั้งแต่การพัฒนาไปจนถึงการผลิตจำนวนมาก
เอกสารทางเทคนิค: รับคำจำกัดความของพินและข้อมูลจำเพาะเวลาของอินเทอร์เฟซโดยละเอียดเพื่อลดความซับซ้อนของกระบวนการออกแบบของคุณ
การสนับสนุนการออกแบบและการผสานรวม: วิศวกรแอปพลิเคชันที่มีประสบการณ์ของเราให้คำแนะนำเกี่ยวกับการออกแบบแผนผัง เลย์เอาต์ PCB และการรวมซอฟต์แวร์ไดรเวอร์สำหรับแพลตฟอร์ม MCU ต่างๆ
การจัดหาตัวอย่าง: เรามีหน่วยตัวอย่างมาตรฐานหรือแบบกำหนดเองของ CH280QV22F-T สำหรับการใช้งานของคุณในระหว่างขั้นตอนการสร้างต้นแบบและการประเมินผลเพื่อตรวจสอบประสิทธิภาพและความเข้ากันได้ก่อนการสั่งซื้อจำนวนมาก
การผลิตที่เชื่อถือได้และการประกันคุณภาพ: โมดูลทั้งหมดผ่านการทดสอบอย่างเข้มงวด รวมถึงการตรวจสอบทางไฟฟ้า การตรวจสอบด้วยสายตา และการทดสอบอายุ เราปฏิบัติตามขั้นตอนการควบคุมคุณภาพที่เข้มงวดเพื่อให้แน่ใจว่าแต่ละหน่วยเป็นไปตามมาตรฐานความน่าเชื่อถือและความทนทานสูงของเรา
การสั่งซื้อและโลจิสติกส์ที่ยืดหยุ่น: เราสนับสนุนปริมาณการสั่งซื้อที่แตกต่างกัน ตั้งแต่ชุดเล็กสำหรับการวิจัยและพัฒนาไปจนถึงการผลิตขนาดใหญ่ พันธมิตรด้านห่วงโซ่อุปทานและโลจิสติกส์ที่มีประสิทธิภาพของเราช่วยให้มั่นใจได้ถึงการส่งมอบที่เชื่อถือได้และทันเวลาทั่วโลก
บริการหลังการขายและการรับประกัน: เราให้การสนับสนุนการรับประกันสำหรับผลิตภัณฑ์มาตรฐาน ทีมสนับสนุนเฉพาะของเราพร้อมที่จะช่วยเหลือคุณในปัญหาทางเทคนิคหรือคำถามที่คุณอาจมีตลอดวงจรชีวิตของผลิตภัณฑ์
คำถามที่พบบ่อย:
ถาม 1: หมายเลขรุ่นของหน้าจอสัมผัสแบบ Capacitive TFT LCD คืออะไร
ตอบ 1: หมายเลขรุ่นคือ CH280QV22F-T
ถาม 2: หน้าจอสัมผัสนี้มีการรับรองอะไรบ้าง
ตอบ 2: ได้รับการรับรอง CE, RoHS และ FCC
ถาม 3: มีข้อกำหนดปริมาณการสั่งซื้อขั้นต่ำสำหรับผลิตภัณฑ์นี้หรือไม่
ตอบ 3: ไม่ ไม่มีปริมาณการสั่งซื้อขั้นต่ำ (ไม่มี MOQ) สำหรับผลิตภัณฑ์นี้
ถาม 4: ผลิตภัณฑ์บรรจุอย่างไรเพื่อให้มั่นใจในความปลอดภัยระหว่างการขนส่ง
ตอบ 4: ผลิตภัณฑ์ทั้งหมดบรรจุอย่างปลอดภัย ขนาดเล็กบรรจุโดยใช้ถาดและกล่อง ในขณะที่ขนาดใหญ่กว่าใช้ช่องโฟมและกล่อง บรรจุภัณฑ์ยังสามารถปรับแต่งได้ตามความต้องการของลูกค้า
ถาม 5: เวลาในการจัดส่งโดยทั่วไปสำหรับการสั่งซื้อคืออะไร
ตอบ 5: โดยทั่วไปเวลาในการจัดส่งจะอยู่ระหว่าง 3 ถึง 7 วัน
ถาม 6: เงื่อนไขการชำระเงินใดบ้างที่ยอมรับ
ตอบ 6: สามารถชำระเงินผ่าน TT (Telegraphic Transfer) หรือวิธีการอื่นๆ ที่ตกลงกัน
ถาม 7: ความสามารถในการจัดหาต่อเดือนสำหรับหน้าจอสัมผัสนี้คืออะไร
ตอบ 7: Chenghao Optoelectronic สามารถจัดหาได้มากถึง 20,000,000 ชิ้นต่อเดือน
