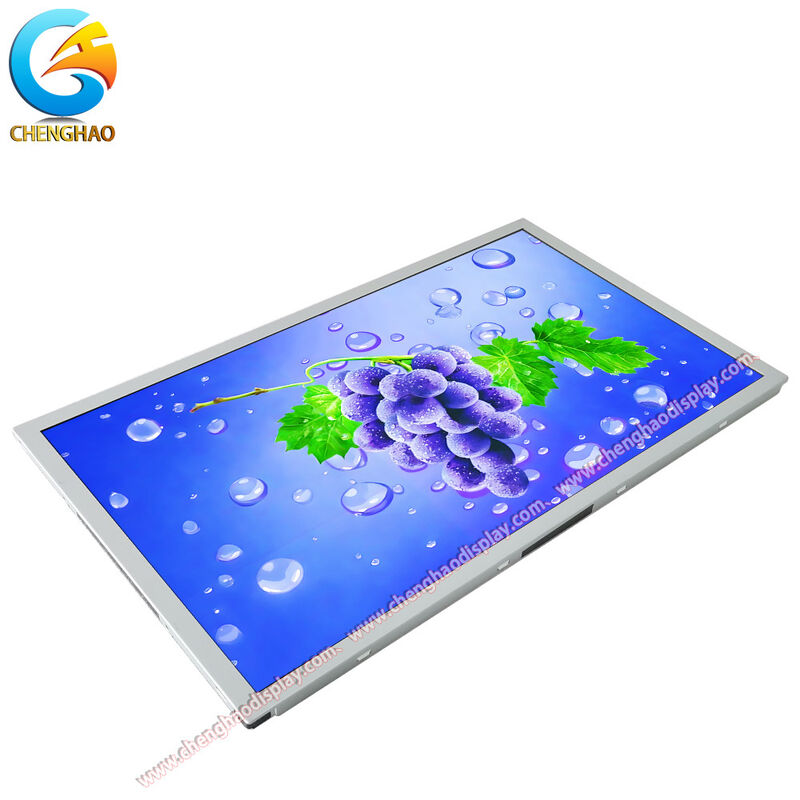

หน้าจอแสดงผลขนาดใหญ่ 15.6 นิ้ว 30 พิน -20 +70 โมดูลจอแสดงผล LVDS ทนอุณหภูมิ

รายละเอียดสินค้า:

CH156FH02A เป็นโมดูลจอแสดงผล TFT LCD ขนาด 15.6 นิ้ว ที่ออกแบบมาเพื่อความคมชัด ความน่าเชื่อถือ และความยืดหยุ่นในสภาพแวดล้อมการแสดงผลที่ต้องการ ด้วยความละเอียด Full HD ดั้งเดิมที่ 1920×1080 ทำให้แสดงภาพที่คมชัดและมีรายละเอียด พร้อมรองรับสี 16.7 ล้านสี เพื่อการแสดงผลสีที่สดใสและแม่นยำ สร้างขึ้นบนสถาปัตยกรรมแบบ TN (Twisted Nematic) แบบส่งผ่าน (Transmissive) พร้อมโหมด Normally White แผงนี้ให้การตอบสนองของพิกเซลที่รวดเร็วและความสว่างที่สม่ำเสมอทั่วทั้งพื้นที่ใช้งานขนาด 344×193 มม. ความสว่างมาตรฐาน 300 cd/m² และอัตราส่วนคอนทราสต์ 500:1 ให้การมองเห็นที่ชัดเจนภายใต้แสงแวดล้อมภายในอาคารทั่วไป

โมดูลนี้ใช้อินเทอร์เฟซ LVDS ผ่านวงจรพิมพ์แบบยืดหยุ่น (Flexible Printed Circuit) แบบ 30 พิน ช่วยให้การส่งข้อมูลความเร็วสูงมีประสิทธิภาพพร้อมการปล่อยคลื่นแม่เหล็กไฟฟ้าต่ำ ซึ่งเหมาะอย่างยิ่งสำหรับการติดตั้งที่ไวต่อสัญญาณรบกวน แม้ว่าจะไม่มีฟังก์ชันสัมผัสในตัว แต่การออกแบบนี้รองรับการเพิ่มชั้นสัมผัสแบบ capacitive หรือ resistive ในระหว่างการผลิต ทำให้สามารถปรับเปลี่ยนให้เข้ากับการใช้งานแบบโต้ตอบได้อย่างราบรื่น CH156FH02A ทำงานได้อย่างน่าเชื่อถือในช่วงอุณหภูมิที่กว้างตั้งแต่ –20°C ถึง +70°C และสามารถจัดเก็บได้ในสภาวะตั้งแต่ –30°C ถึง +80°C แสดงให้เห็นถึงความทนทานในสภาพแวดล้อมที่มีอุณหภูมิผันผวน

ในฐานะส่วนหนึ่งของกลยุทธ์การปรับแต่งโมดูลของ Chenghao Optoelectronic, CH156FH02A ทำหน้าที่เป็นแพลตฟอร์มพื้นฐานที่สามารถปรับปรุงได้ด้วยการปรับแต่งแสงพื้นหลัง, การทนอุณหภูมิที่ขยายออกไป, การเคลือบป้องกันแสงสะท้อน, การป้องกัน EMI และการกำหนดค่าทางกลหรือทางแสงที่กำหนดเอง การผสมผสานที่สมดุลระหว่างประสิทธิภาพ ความทนทาน และความยืดหยุ่น ทำให้เหมาะสำหรับระบบควบคุม, อุปกรณ์วินิจฉัย, อินเทอร์เฟซระบบอัตโนมัติ และแอปพลิเคชันระดับมืออาชีพอื่นๆ ที่ความเที่ยงตรงของภาพและความเสถียรในระยะยาวมีความสำคัญ

พารามิเตอร์ทางเทคนิค:

คุณสมบัติ:

• ความละเอียด True Full HD 1920×1080 สำหรับการสร้างภาพที่แม่นยำ
  CH156FH02A ให้ความละเอียดพิกเซลดั้งเดิม 1920×1080 ทำให้มีความหนาแน่นของพิกเซลสูงบนพื้นที่ใช้งานขนาด 15.6 นิ้ว ระดับความละเอียดนี้ช่วยให้สามารถสร้างรายละเอียดที่ละเอียดและการแสดงข้อความที่คมชัด ซึ่งจำเป็นสำหรับแอปพลิเคชันที่ต้องการการตีความข้อมูลภาพที่แม่นยำ เช่น อินเทอร์เฟซการตรวจสอบหรือระบบการแสดงผลทางเทคนิคที่ความคมชัดส่งผลโดยตรงต่อประสิทธิภาพการทำงาน

• อินเทอร์เฟซ LVDS ที่แข็งแกร่งเพื่อความสมบูรณ์ของสัญญาณที่ทนทานต่อสัญญาณรบกวน
  การใช้อินเทอร์เฟซ LVDS (Low-Voltage Differential Signaling) แบบ 30 พิน โมดูลจะส่งข้อมูลวิดีโอด้วยความหน่วงต่ำสุดและการป้องกันการรบกวนทางไฟฟ้าที่ยอดเยี่ยม วิธีการส่งสัญญาณแบบ Differential นี้ช่วยลดการรบกวนข้ามสาย (crosstalk) และการใช้พลังงาน ในขณะที่ยังคงคุณภาพของภาพที่เสถียรในระยะสายเคเบิลที่ยาวขึ้น ทำให้เหมาะสำหรับการรวมเข้ากับระบบที่ซับซ้อนทางแม่เหล็กไฟฟ้าหรือระดับอุตสาหกรรม

• การทำงานในช่วงอุณหภูมิที่กว้างตั้งแต่ –20°C ถึง +70°C เพื่อความน่าเชื่อถือในสภาพแวดล้อม
  ออกแบบมาเพื่อทำงานอย่างต่อเนื่องในช่วงอุณหภูมิการทำงาน –20°C ถึง +70°C, CH156FH02A เหมาะสำหรับสภาพแวดล้อมที่ไม่สามารถควบคุมอุณหภูมิได้ ความสามารถในการทำงานในช่วงอุณหภูมิที่กว้างนี้ช่วยให้มั่นใจได้ถึงการเริ่มต้นที่สม่ำเสมอ ความเสถียรของภาพ และประสิทธิภาพในระยะยาวในสภาพแวดล้อม เช่น ภายในยานพาหนะ, เครื่องมือที่ติดตั้งภาคสนาม หรือตู้ปิดที่ได้รับความร้อนจากแสงอาทิตย์หรือการเปลี่ยนแปลงอุณหภูมิตามฤดูกาล

การสนับสนุนและบริการ:

Chenghao Optoelectronic ให้การสนับสนุนทางเทคนิคที่ครอบคลุมและบริการเสริมตลอดวงจรชีวิตของโมดูล TFT LCD CH156FH02A ตั้งแต่การประเมินเบื้องต้นไปจนถึงการใช้งานจำนวนมาก ลูกค้าจะได้รับประโยชน์จากการช่วยเหลือด้านวิศวกรรมโดยเฉพาะ รวมถึงเอกสารข้อมูลโดยละเอียด, แผนภาพเวลา (timing diagrams) และแผนภาพอ้างอิงที่ปรับให้เข้ากับอินเทอร์เฟซ LVDS และการกำหนดค่า FPC แบบ 30 พินของโมดูล บริษัทนำเสนอหน่วยตัวอย่างสำหรับการทดสอบการรวมระบบ พร้อมด้วยบันทึกการใช้งาน (application notes) ที่กล่าวถึงความสมบูรณ์ของสัญญาณ, ลำดับพลังงาน และข้อกำหนดในการขับเคลื่อนแสงพื้นหลัง
สำหรับโครงการที่ต้องการการปรับเปลี่ยนนอกเหนือจากข้อกำหนดมาตรฐาน ทีมงานปรับแต่งของ Chenghao จะทำงานร่วมกับลูกค้าอย่างใกล้ชิดเพื่อดำเนินการปรับเปลี่ยน เช่น การแปลงอินเทอร์เฟซ, การเพิ่มความสว่าง หรือการปรับอุณหภูมิให้เหมาะสม ในขณะที่ยังคงการควบคุมคุณภาพที่เข้มงวดตามมาตรฐานอุตสาหกรรม การสนับสนุนหลังการออกแบบรวมถึงการวิเคราะห์ความล้มเหลว, คำแนะนำในการออกแบบ (design-in guidance) และคำแนะนำระดับเฟิร์มแวร์เพื่อให้มั่นใจถึงประสิทธิภาพการแสดงผลที่เหมาะสมภายใต้สภาวะการทำงานจริง
นอกจากนี้ บริษัทยังมีการวางแผนความพร้อมของผลิตภัณฑ์ในระยะยาวและการแจ้งเตือนการสิ้นสุดอายุผลิตภัณฑ์ (EOL) เพื่อช่วยให้ลูกค้าจัดการความต่อเนื่องของห่วงโซ่อุปทาน การประสานงานด้านโลจิสติกส์ทั่วโลก, บริการหลังการขายที่ตอบสนองรวดเร็ว และเอกสารการปฏิบัติตามข้อกำหนด (รวมถึง RoHS และ REACH) ช่วยให้การรวมเข้ากับระบบระดับมืออาชีพและอุตสาหกรรมที่ความน่าเชื่อถือ, การตรวจสอบย้อนกลับ และการปฏิบัติตามกฎระเบียบเป็นสิ่งที่ไม่สามารถต่อรองได้

คำถามที่พบบ่อย:

คำถามที่ 1: แบรนด์และหมายเลขรุ่นของจอแสดงผล TFT LCD นี้คืออะไร?

คำตอบที่ 1: จอแสดงผล TFT LCD ผลิตโดย Chenghao Optoelectronic และหมายเลขรุ่นคือ CH156FH02A.

คำถามที่ 2: จอแสดงผล TFT LCD นี้ผลิตที่ไหน?

คำตอบที่ 2: ผลิตภัณฑ์นี้ผลิตในเซินเจิ้น ประเทศจีน.

คำถามที่ 3: จอแสดงผล TFT LCD CH156FH02A ได้รับการรับรองอะไรบ้าง?

คำตอบที่ 3: จอแสดงผลได้รับการรับรองหลายรายการ รวมถึง CE, ISO9001, RoHS และ SGS.

คำถามที่ 4: ปริมาณการสั่งซื้อขั้นต่ำและความสามารถในการจัดหาสำหรับผลิตภัณฑ์นี้คือเท่าใด?

คำตอบที่ 4: ปริมาณการสั่งซื้อขั้นต่ำคือ 100 ชิ้น และความสามารถในการจัดหาคือสูงสุด 50,000,000 ชิ้นต่อเดือน.

คำถามที่ 5: จอแสดงผล TFT LCD บรรจุภัณฑ์อย่างไร และเวลาในการจัดส่งโดยทั่วไปคือเท่าใด?

คำตอบที่ 5: ผลิตภัณฑ์ทั้งหมดได้รับการบรรจุอย่างระมัดระวังเพื่อให้แน่ใจในความปลอดภัย ผลิตภัณฑ์ขนาดเล็กบรรจุด้วยถาดและกล่อง ในขณะที่ขนาดใหญ่ใช้โฟมรองและกล่อง นอกจากนี้ยังมีตัวเลือกบรรจุภัณฑ์ที่ปรับแต่งได้ตามความต้องการของลูกค้า เวลาในการจัดส่งโดยทั่วไปอยู่ระหว่าง 3 ถึง 7 วัน.

คำถามที่ 6: วิธีการชำระเงินใดบ้างที่ยอมรับสำหรับการซื้อจอแสดงผล TFT LCD CH156FH02A?

คำตอบที่ 6: สามารถชำระเงินได้ผ่าน T/T, AliPay หรือ PayPal.
