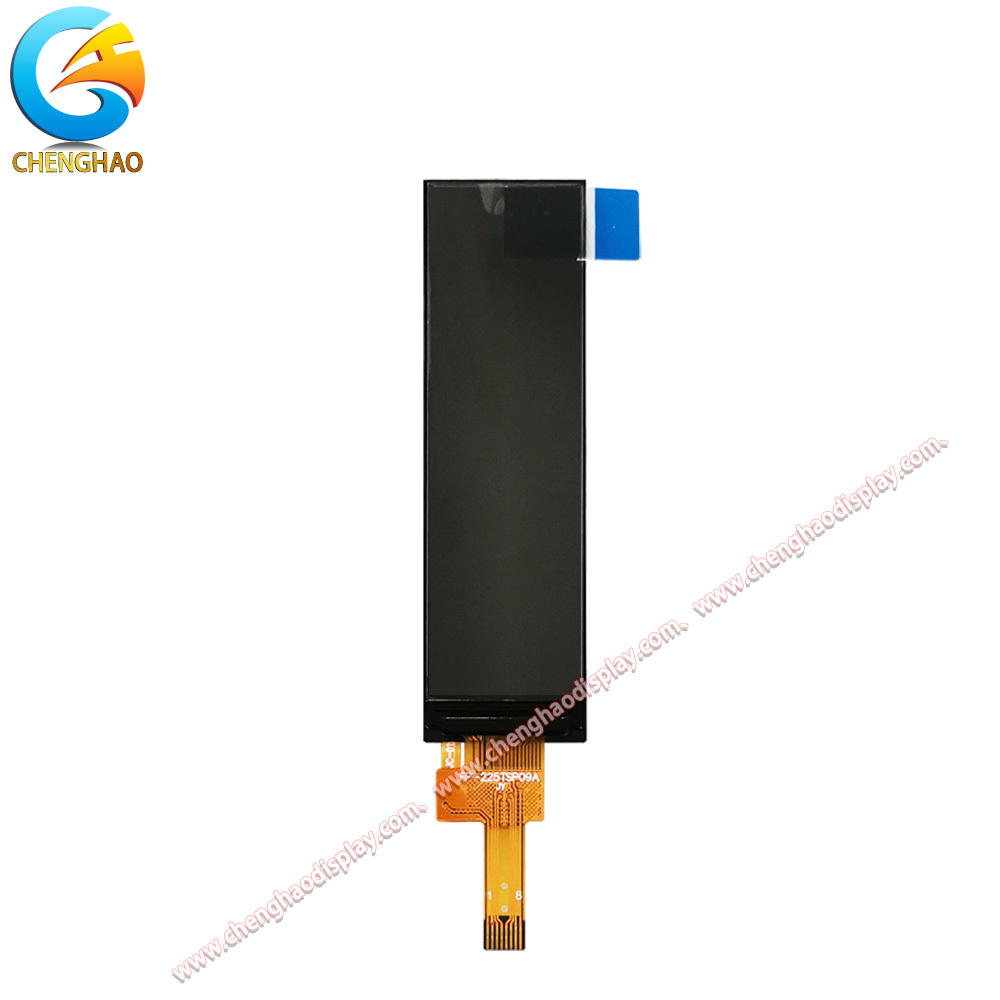

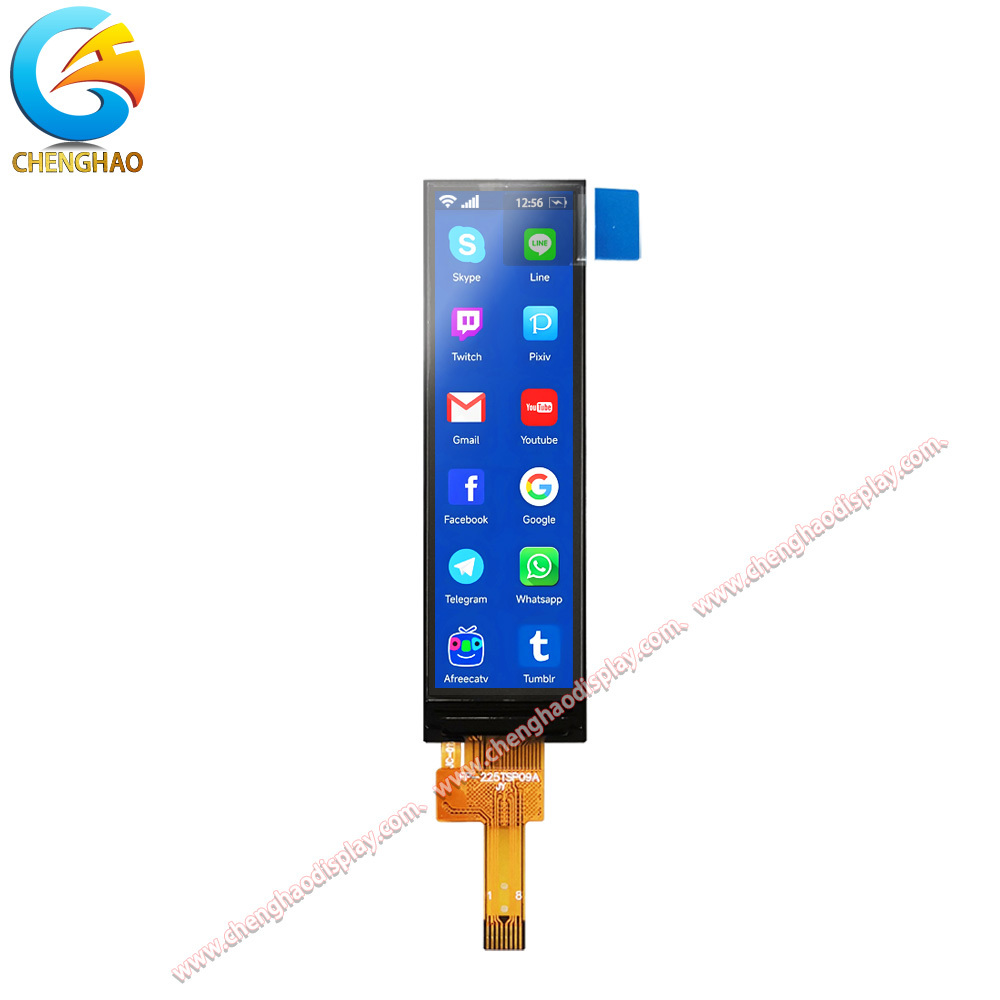

โมดูลจอแสดงผล TFT LCD ขนาด 2.25 นิ้ว อินเทอร์เฟซ SPI ความสว่างสูง 76x284

รายละเอียดสินค้า

1. รายละเอียดสินค้า

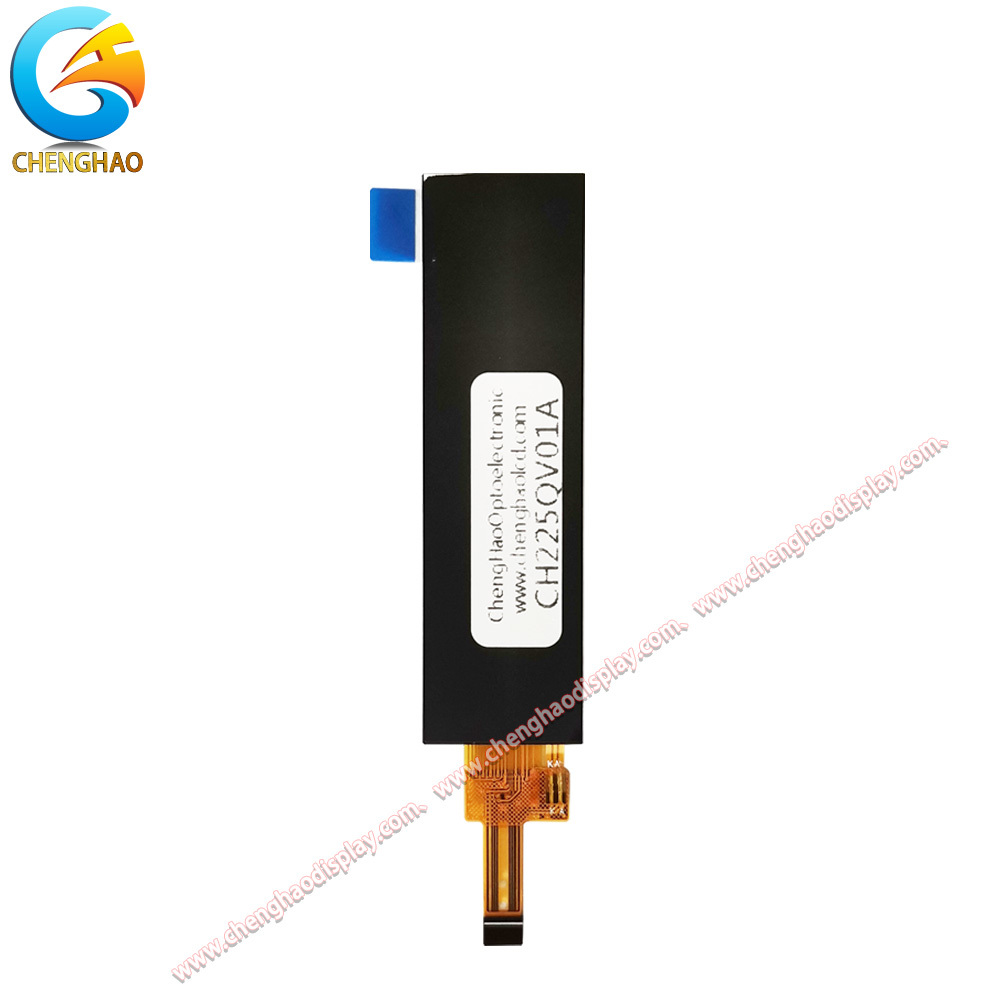

CH225QV01A คือโมดูล a-Si TFT LCD ขนาด 2.25 นิ้วที่มีความละเอียด QVGA 76x284 พิกเซล ออกแบบมาสำหรับอุปกรณ์อิเล็กทรอนิกส์พกพาและพกพาขนาดกะทัดรัด ความสว่างโดยทั่วไปคือ 500 cd/m² ช่วยให้สามารถอ่านแสงแดดได้สำหรับการใช้งานกลางแจ้ง
โมดูลนี้ใช้ไอซีไดรเวอร์ *** พร้อมอินเทอร์เฟซอนุกรม SPI 4 สาย เข้ากันได้กับไมโครคอนโทรลเลอร์ส่วนใหญ่ที่จำนวนพินต่ำ ช่วงอุณหภูมิในการทำงานคือ -20°C ถึง +70°C, ช่วงอุณหภูมิการจัดเก็บอยู่ที่ -30°C ถึง +80°C โมดูลนี้เป็นไปตามข้อกำหนด RoHS และมีขนาด 17.90 x 62.50 มม.

2. คุณสมบัติ

·จอแสดงผล a-Si TFT active matrix ขนาด 2.25 นิ้วในแนวทแยงพร้อมความละเอียด 76*284

·ความสว่างสูงถึง 500 cd/m² (ทั่วไป) เพื่อให้อ่านค่าแสงแดดได้ดีเยี่ยม

·อินเทอร์เฟซแบบอนุกรม SPI 4 สายเพื่อการสื่อสารกับ MCU ที่ง่ายและรวดเร็ว

·ทิศทางการรับชมที่เหมาะสมที่สุดที่ 12 นาฬิกาสำหรับการใช้งานในแนวตั้ง

·ช่วงอุณหภูมิการทำงานกว้าง: -20°C ถึง +70°C

·การออกแบบแบ็คไลท์ LED พลังงานต่ำเหมาะสำหรับอุปกรณ์ที่ใช้พลังงานแบตเตอรี่

·โครงสร้างบางและน้ำหนักเบาสำหรับการรวมอุปกรณ์พกพา

·โหมดโพลาไรเซอร์สีขาวแบบส่งผ่าน / ปกติเพื่อคุณภาพของภาพที่คมชัด

·เป็นไปตามข้อกำหนด RoHS ตรงตามข้อกำหนดด้านการคุ้มครองสิ่งแวดล้อม

3. พารามิเตอร์ทางเทคนิค

4. การปรับแต่ง

การปรับแต่ง FPC, การรวมแผงสัมผัส (RTP / CTP), เลนส์ฝาครอบพร้อมใช้งาน

5. การสนับสนุน

เอกสารข้อมูลที่สมบูรณ์ รหัสการเริ่มต้น การสนับสนุนตัวอย่าง การสนับสนุนทางเทคนิคที่มีให้

6. คำถามที่พบบ่อย

ถาม: จอแสดงผล CH225QV01A มีความละเอียดเท่าใด

ตอบ: CH225QV01A มีความละเอียด QVGA 76*284 พิกเซล ให้คุณภาพของภาพที่คมชัดเหมาะสำหรับข้อความ ไอคอน และกราฟิกพื้นฐาน

ถาม: โมดูลนี้ใช้อินเทอร์เฟซใด

ตอบ: ใช้อินเทอร์เฟซแบบอนุกรม SPI 4 สาย ซึ่งทำให้ง่ายต่อการเชื่อมต่อกับไมโครคอนโทรลเลอร์ส่วนใหญ่โดยใช้เพียง 4 สายควบคุม (CS, SCL, SDA, RS)

ถาม: จอแสดงผลนี้เหมาะสำหรับการใช้งานกลางแจ้งหรือไม่

ตอบ: ได้ ด้วยความสว่างทั่วไปที่ 500 cd/m² จอแสดงผลจึงอ่านง่ายภายใต้แสงแดดจ้า ทำให้เหมาะสำหรับการใช้งานกลางแจ้ง

ถาม: ช่วงอุณหภูมิในการทำงานคือเท่าไร?

ตอบ: ช่วงอุณหภูมิในการทำงานคือ -20°C ถึง +70°C โดยมีช่วงการจัดเก็บที่ -30°C ถึง +80°C ทำให้มั่นใจได้ถึงประสิทธิภาพที่เชื่อถือได้ในสภาพแวดล้อมต่างๆ

ถาม: ตัวเชื่อมต่อ FPC สามารถปรับแต่งได้หรือไม่

ตอบ: ใช่ ChengHao เสนอตัวเลือกการปรับแต่งสำหรับ FPC รวมถึงความยาว การกำหนดพิน และประเภทตัวเชื่อมต่อเพื่อให้ตรงกับการออกแบบ PCB ของคุณ

ถาม: สามารถเพิ่มแผงสัมผัสลงในจอแสดงผลนี้ได้หรือไม่?

ตอบ: ได้ เราสามารถรวมแผงสัมผัสแบบสัมผัสแบบคาปาซิทีฟ (CTP) หรือแผงสัมผัสแบบต้านทาน (RTP) หรือฝาครอบเลนส์เพื่อการป้องกันได้ตามต้องการ
