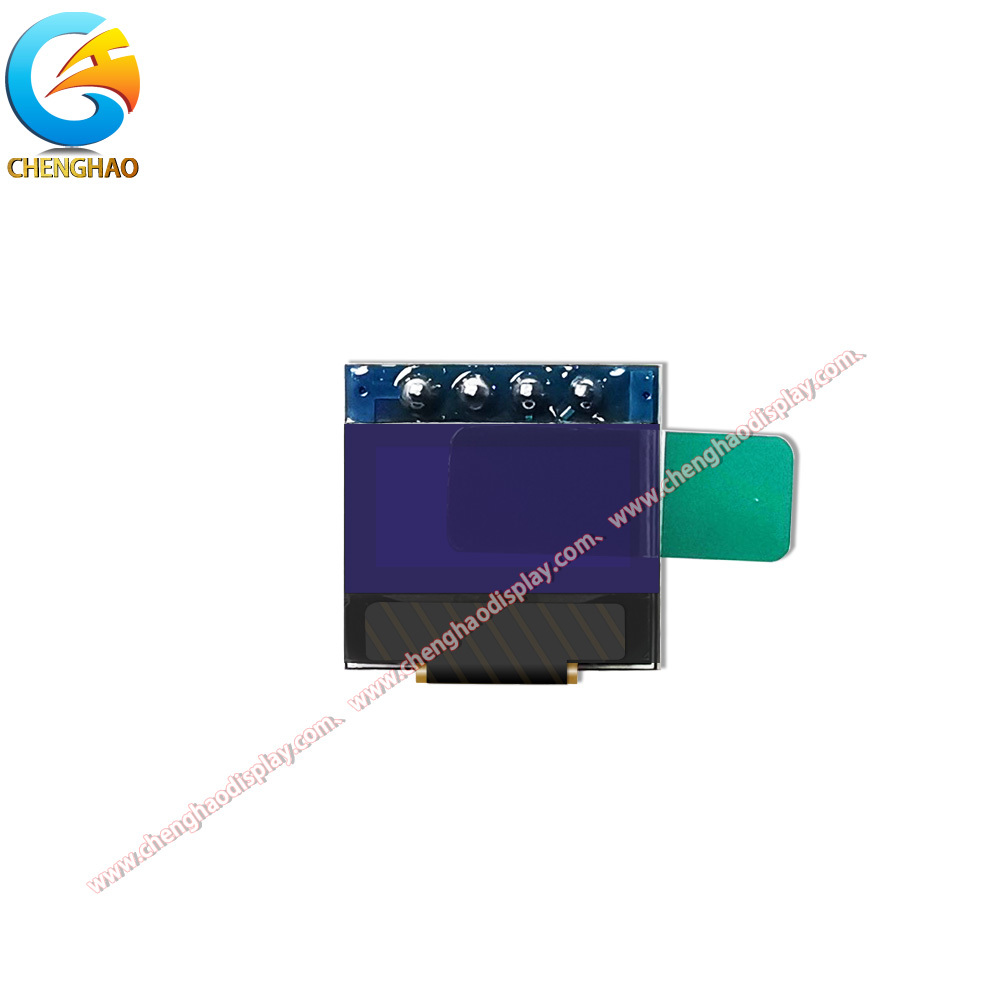

0.49 นิ้ว โมโนครอม OLED Display Module CH049L001A-PW พร้อมอินเตอร์เฟซ IIC

รายละเอียดสินค้า

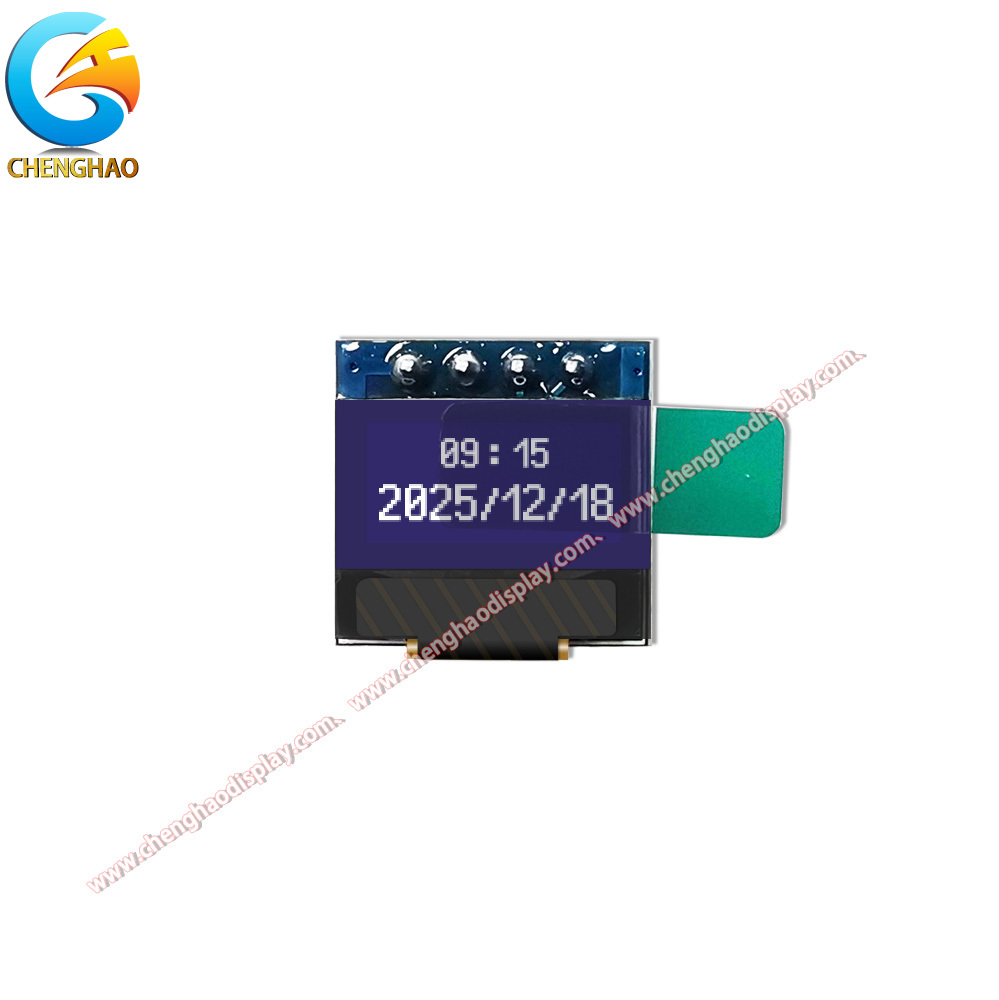

CH049L001A-PW เป็นโมดูลจอแสดงผล OLED ขาวดำขนาดกะทัดรัด 0.49 นิ้วที่ผลิตโดย Chenghao Optoelectronic ออกแบบด้วยสถาปัตยกรรม OLED แบบพาสซีฟเมทริกซ์ (PMOLED) จอแสดงผลขนาดเล็กพิเศษนี้ให้ภาพสีขาวบนพื้นดำที่คมชัดด้วยความละเอียด 64 x 32 จุด ทำให้เป็นตัวเลือกที่เหมาะสำหรับแอปพลิเคชันแบบฝังตัวที่มีพื้นที่จำกัด ซึ่งจำเป็นต้องมีการระบุสถานะที่ชัดเจนและความสามารถในการอ่านข้อความ

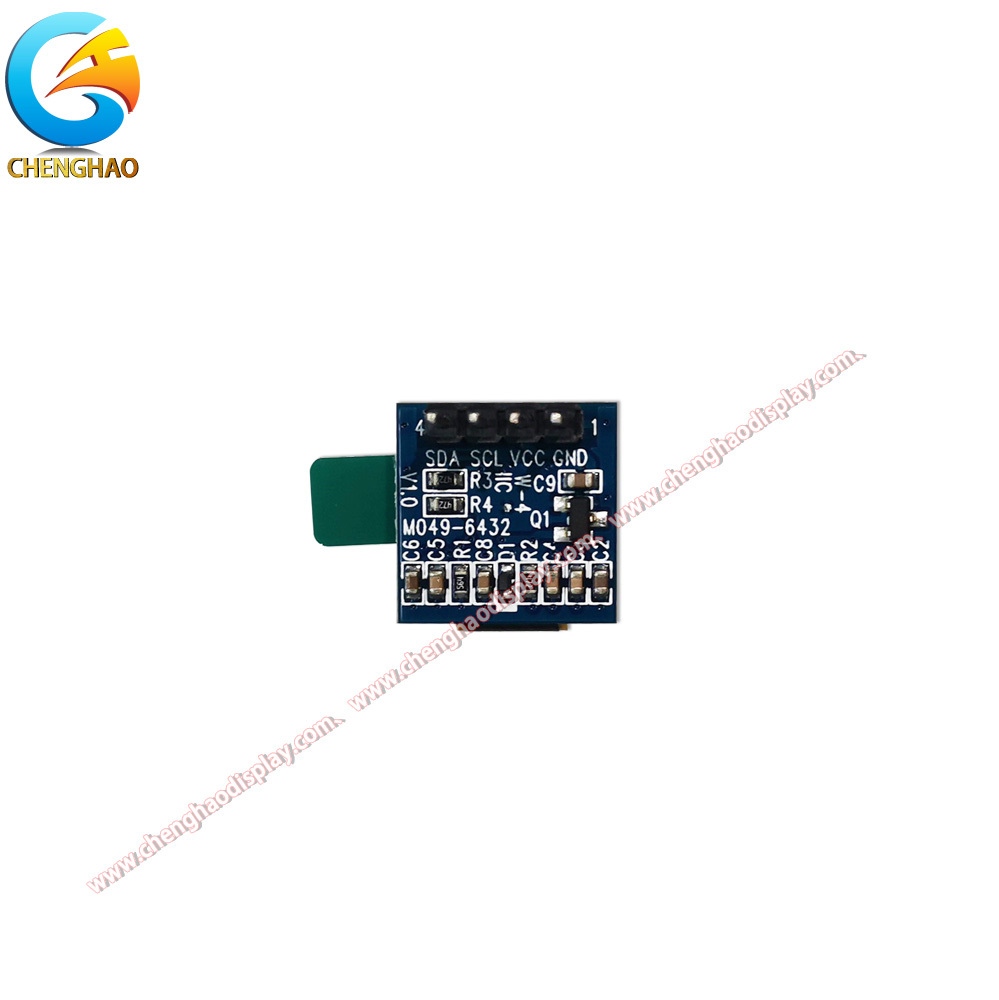

CH049L001A-PW สร้างขึ้นโดยมีอินเทอร์เฟซการสื่อสาร IIC (I2C) ที่แข็งแกร่ง ต้องใช้พินเพียง 4 พินเพื่อการทำงานเต็มรูปแบบ ได้แก่ ND, VCC, SCL และ SDA การกำหนดค่าพินแบบเรียบง่ายนี้ช่วยลดความซับซ้อนของโครงร่าง PCB และลดความซับซ้อนในการเดินสายไฟ ซึ่งมีประโยชน์อย่างยิ่งในการออกแบบอุปกรณ์ขนาดกะทัดรัด โมดูลนี้มีขนาด PCB รวม 15 มม. (±0.3 มม.) โดยมีพื้นที่แสดงผลอยู่ที่ 5.58 x 3.81 มม. ทำให้มีพื้นที่หน้าจอเพียงพอสำหรับไอคอน กราฟิกธรรมดา และสตริงตัวอักษรและตัวเลขแบบสั้น

หนึ่งในคุณสมบัติที่โดดเด่นของโมดูล OLED นี้คือช่วงอุณหภูมิการทำงานที่ยอดเยี่ยมที่ -40°C ถึง +85°C ความทนทานต่ออุณหภูมิที่กว้างนี้ช่วยให้มั่นใจถึงประสิทธิภาพที่เชื่อถือได้ในสภาพแวดล้อมที่มีความต้องการสูง ตั้งแต่การตรวจสอบลอจิสติกส์แบบโซ่เย็นไปจนถึงแผงควบคุมอัตโนมัติทางอุตสาหกรรมที่ติดตั้งใกล้แหล่งความร้อน ช่วงอุณหภูมิในการจัดเก็บตรงกับช่วงการทำงาน จึงรับประกันความทนทานในระยะยาวแม้ในขณะที่ไม่ได้เปิดเครื่องอยู่ก็ตาม

เนื่องจากเป็นจอแสดงผล OLED ที่ปล่อยแสงในตัว CH049L001A-PW จึงไม่ต้องใช้ไฟแบ็คไลท์ ส่งผลให้กินไฟน้อยลงเมื่อเทียบกับทางเลือก LCD แบบดั้งเดิม พื้นหลังสีดำสนิทและอัตราส่วนคอนทราสต์สูงที่มีอยู่ในเทคโนโลยี OLED ทำให้สามารถอ่านได้ดีเยี่ยมภายใต้สภาพแสงโดยรอบที่แตกต่างกัน แต่ละพิกเซลปล่อยแสงอย่างเป็นอิสระ ทำให้ได้รายละเอียดของจุดที่คมชัดด้วยระยะพิกเซลที่ทำให้สามารถแสดงข้อความขนาดเล็กและองค์ประกอบกราฟิกที่เรียบง่ายได้อย่างละเอียด

CH049L001A-PW ปฏิบัติตามข้อกำหนดด้านการคุ้มครองสิ่งแวดล้อมของ ROHS ซึ่งสะท้อนถึงความมุ่งมั่นของ Chenghao ในการผลิตอุปกรณ์อิเล็กทรอนิกส์ที่ยั่งยืน ไม่ว่าจะใช้งานในเครื่องมือทางการแพทย์แบบพกพา การอ่านค่าเซ็นเซอร์ทางอุตสาหกรรม จอแสดงผลโหนด IoT หรือจอแสดงผลย่อยสำหรับอุปกรณ์อิเล็กทรอนิกส์ โมดูล OLED ขนาดเล็กนี้ให้เอาต์พุตภาพที่เชื่อถือได้ภายในพื้นที่ขนาดเล็กเป็นพิเศษ อินเทอร์เฟซ IIC ที่ตรงไปตรงมาและประสิทธิภาพอุณหภูมิที่กว้างทำให้เป็นโซลูชันที่ตอบโจทย์สำหรับวิศวกรที่กำลังมองหาส่วนประกอบไมโครจอแสดงผลที่เชื่อถือได้สำหรับโครงการออกแบบแบบฝังตัวครั้งต่อไป

คุณสมบัติผลิตภัณฑ์

ฟอร์มแฟคเตอร์ขนาด 0.49 นิ้วขนาดกะทัดรัดเป็นพิเศษด้วยขนาดเส้นผ่านศูนย์กลางเพียง 15 มม. บน PCB CH049L001A-PW ได้รับการออกแบบมาเพื่อการใช้งานที่ต้องการพื้นที่บอร์ดเป็นพิเศษ ด้วยขนาดที่เล็กช่วยให้นักออกแบบสามารถรวมจอแสดงผลที่มองเห็นได้เข้ากับเครื่องมือวินิจฉัยแบบมือถือ เซ็นเซอร์ขนาดกะทัดรัด และแผงควบคุมขนาดเล็ก โดยไม่ต้องเสียสละส่วนประกอบที่สำคัญอื่นๆ อินเทอร์เฟซ IIC แบบ 4 พินยังช่วยลดพื้นที่ที่จำเป็นสำหรับการเดินสายจอแสดงผล ทำให้มีพื้นที่ว่างบน PCB อันมีค่าสำหรับวงจรเพิ่มเติม

ประสิทธิภาพอุณหภูมิกว้าง (-40°C ถึง +85°C)โมดูล OLED นี้แตกต่างจากจอแสดงผลขนาดเล็กระดับผู้บริโภคทั่วไปตรงที่สามารถใช้งานได้เต็มรูปแบบตั้งแต่ -40°C ถึง +85°C ทำให้เหมาะสำหรับเครื่องบันทึกข้อมูลกลางแจ้งที่ต้องสัมผัสกับสภาพฤดูหนาวที่เยือกแข็ง อุปกรณ์ตั้งพื้นโรงงานใกล้กับเครื่องจักรที่มีอุณหภูมิสูง และระบบย่อยของยานยนต์ที่เผชิญกับการหมุนเวียนของความร้อนที่รุนแรง วิศวกรไม่จำเป็นต้องประนีประนอมกับคุณภาพการแสดงผลอีกต่อไปเมื่อออกแบบสำหรับสภาพแวดล้อมที่รุนแรง

เทคโนโลยี OLED แบบปล่อยพลังงานต่ำเนื่องจากเป็น OLED เมทริกซ์แบบพาสซีฟ CH049L001A-PW จะสร้างแสงของตัวเองโดยไม่ต้องใช้แสงย้อน แต่ละพิกเซลจะใช้พลังงานเฉพาะเมื่อมีแสงสว่าง ซึ่งหมายความว่าการดึงพลังงานจะปรับขนาดตามธรรมชาติตามความซับซ้อนของเนื้อหา สำหรับอุปกรณ์ IoT ที่ใช้พลังงานจากแบตเตอรี่และเครื่องมือพกพาที่แสดงหน้าจอสถานะคงที่เป็นส่วนใหญ่ ส่งผลให้มีอายุการใช้งานแบตเตอรี่ยาวนานขึ้นอย่างมากเมื่อเทียบกับทางเลือก LCD แบ็คไลท์

อินเทอร์เฟซ IIC 4 พินอย่างง่ายเพื่อการบูรณาการที่ง่ายดายด้วยพินการเชื่อมต่อเพียงสี่พิน (GND, VCC, SCL, SDA) โมดูลนี้จึงช่วยลดทั้งความพยายามในการออกแบบฮาร์ดแวร์และความซับซ้อนของไดรเวอร์ซอฟต์แวร์ บัส IIC ช่วยให้อุปกรณ์หลายตัวสามารถใช้สายการสื่อสารสองสายเดียวกันได้ ทำให้สามารถกำหนดค่าจอแสดงผลหลายจอหรืออยู่ร่วมกันได้อย่างง่ายดายกับอุปกรณ์ต่อพ่วง IIC อื่นๆ เช่น เซ็นเซอร์อุณหภูมิ, EEPROM และ ADC บนบัสเดียวกัน

ภาพขาวดำคอนทราสต์สูงเทคโนโลยี OLED ขาวดำมอบพื้นหลังสีดำสนิทพร้อมพิกเซลสีขาวสว่าง ทำให้ได้อัตราส่วนคอนทราสต์ที่เหนือกว่าแผง LCD ทั่วไปมาก ช่วยให้สามารถอ่านได้ชัดเจนแม้ในสภาพแวดล้อมที่มีแสงน้อย ทำให้จอแสดงผลเหมาะอย่างยิ่งสำหรับตัวบ่งชี้อุปกรณ์ทางการแพทย์ แผงสถานะทางอุตสาหกรรม และการใช้งานใดๆ ที่ความชัดเจนของการมองเห็นโดยสรุปเป็นสิ่งสำคัญ

เป็นไปตามมาตรฐาน ROHS และรับผิดชอบต่อสิ่งแวดล้อมCH049L001A-PW เป็นไปตามมาตรฐานการปกป้องสิ่งแวดล้อม ROHS เพื่อให้มั่นใจว่าสอดคล้องกับกฎระเบียบสากลสำหรับสารอันตราย การรับรองนี้ช่วยลดความยุ่งยากในกระบวนการอนุมัติผลิตภัณฑ์สำหรับการใช้งานทางการแพทย์และยานยนต์ ซึ่งกำหนดให้ต้องปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อมที่เข้มงวดสำหรับชิ้นส่วนอิเล็กทรอนิกส์ทั้งหมดที่ใช้ในการออกแบบ

การเขียนแบบผลิตภัณฑ์

ข้อมูลจำเพาะโดยละเอียด

บทนำที่กำหนดเอง

Chenghao Optoelectronic นำเสนอบริการปรับแต่งโมดูลการแสดงผลระดับมืออาชีพสำหรับผลิตภัณฑ์หลัก 4 ประเภท ได้แก่ โมดูล TFT LCD, จอแสดงผล LCD ขาวดำ, โมดูล OLED สี และโมดูล OLED แบบโมโน ด้วยความเชี่ยวชาญในอุตสาหกรรมจอภาพที่สั่งสมมาหลายปี ทีมวิศวกรของเราจึงทำงานอย่างใกล้ชิดกับลูกค้าเพื่อนำเสนอโซลูชันจอภาพที่ปรับแต่งให้ตรงกับความต้องการของโครงการ

การปรับแต่ง FPCเรามีการออกแบบ FPC แบบกำหนดเอง รวมถึงรูปร่างวงจรที่ยืดหยุ่น จำนวนพิน และข้อมูลจำเพาะของตัวเชื่อมต่อ ไม่ว่าคุณจะต้องการส่วนท้ายที่สั้นลง รัศมีการโค้งงอที่เป็นเอกลักษณ์ หรือสายสัญญาณเพิ่มเติมสำหรับเซ็นเซอร์ในตัว ทีมวิศวกรรม FPC ของเราสามารถรองรับข้อกำหนดการออกแบบที่หลากหลายได้

การปรับแต่งอินเทอร์เฟซChenghao รองรับการปรับแต่งอินเทอร์เฟซผ่านโปรโตคอลการสื่อสารที่หลากหลาย รวมถึง SPI, MCU (ขนาน), RGB, MIPI, LVDS, EDP และ HDMI เราสามารถปรับโมดูลการแสดงผลใดๆ ให้เป็นมาตรฐานอินเทอร์เฟซที่คุณต้องการได้ เพื่อให้มั่นใจว่าสามารถใช้งานร่วมกับ MCU หรือแพลตฟอร์ม SoC ที่มีอยู่ได้อย่างราบรื่น

การปรับแต่งความสว่างเรานำเสนอระดับความสว่างตั้งแต่มาตรฐาน (200–400 cd/m²) สำหรับสภาพแวดล้อมภายในอาคาร ไปจนถึงการกำหนดค่าความสว่างสูง (500+ cd/m²) สำหรับการใช้งานกลางแจ้งหรือที่มีแสงแวดล้อมสูง ข้อมูลจำเพาะด้านความสว่างแต่ละรายการได้รับการตรวจสอบผ่านการทดสอบอย่างเข้มงวดเพื่อให้มั่นใจถึงประสิทธิภาพที่สม่ำเสมอ

การปรับแต่งแผงสัมผัสโมดูลการแสดงผลของเราสามารถกำหนดค่าด้วยการสัมผัสแบบคาปาซิทีฟ การสัมผัสแบบต้านทาน หรือส่งมอบโดยไม่ต้องใช้ฟังก์ชันการสัมผัส ตัวเลือกการสัมผัสแบบคาปาซิทีฟรองรับท่าทางหลายจุด ในขณะที่การสัมผัสแบบต้านทานนั้นเหมาะอย่างยิ่งสำหรับการใช้งานโดยสวมถุงมือหรือการป้อนข้อมูลด้วยสไตลัส

การรักษาพื้นผิวและฝาครอบกระจกChenghao ให้การรักษาพื้นผิวแบบ Anti-Glare (AG) เพื่อลดแสงสะท้อนในสภาพแวดล้อมที่สว่าง นอกจากนี้เรายังออกแบบกระจกฝาครอบแบบกำหนดเองด้วยความหนา รูปร่าง สี และการพิมพ์ซิลค์สกรีนที่ปรับแต่งให้เหมาะสม เพื่อตอบสนองความต้องการด้านสุนทรียศาสตร์และการใช้งานเฉพาะของกล่องผลิตภัณฑ์ของคุณ

เหตุใดจึงเลือก Chenghao เพื่อการปรับแต่งด้วยวิศวกรรมภายในองค์กร ความสามารถในการสร้างต้นแบบอย่างรวดเร็ว และการควบคุมคุณภาพอย่างเข้มงวด Chenghao นำเสนอโซลูชันการแสดงผลที่ปรับแต่งได้โดยมีระยะเวลารอคอยสินค้าสั้นและราคาที่แข่งขันได้ ติดต่อทีมขายของเราวันนี้เพื่อหารือเกี่ยวกับข้อกำหนดในการปรับแต่งจอแสดงผล และรับใบเสนอราคาโดยละเอียดสำหรับโครงการของคุณ

กรณีการสมัคร

อุปกรณ์วินิจฉัยทางการแพทย์แบบพกพาCH049L001A-PW เหมาะอย่างยิ่งสำหรับเครื่องมือทางการแพทย์ขนาดกะทัดรัด เช่น เครื่องวัดออกซิเจนในเลือดแบบมือถือ เครื่องวัดน้ำตาลกลูโคสแบบพกพา และเครื่องเฝ้าดูผู้ป่วยขนาดเล็ก ช่วงอุณหภูมิการทำงานที่กว้างช่วยให้มั่นใจได้ถึงประสิทธิภาพการแสดงผลที่แม่นยำในสภาพแวดล้อมทางคลินิกและภาคสนามที่แตกต่างกัน ในขณะที่การใช้พลังงานต่ำช่วยยืดอายุแบตเตอรี่ในระหว่างการใช้งานที่ยาวนานในสถานการณ์ทางการแพทย์ฉุกเฉิน

โหนดเซ็นเซอร์ IoT อุตสาหกรรมในการปรับใช้ IoT ของโรงงานและอุตสาหกรรมอัจฉริยะ โมดูล OLED ขนาดเล็กนี้ทำหน้าที่เป็นจอแสดงผลในพื้นที่ในอุดมคติสำหรับโหนดเซ็นเซอร์ไร้สาย เครื่องตรวจสอบสภาพแวดล้อม และเกตเวย์ประมวลผล Edge อินเทอร์เฟซ IIC แบบ 4 พินทำงานร่วมกับแพลตฟอร์มไมโครคอนโทรลเลอร์ทั่วไปได้อย่างง่ายดาย และเทคโนโลยี OLED แบบเปล่งแสงในตัวช่วยให้สามารถอ่านได้ชัดเจนบนพื้นโรงงานที่มีแสงสลัวหรือภายในตู้ควบคุม

จอแสดงผลย่อยเครื่องใช้ไฟฟ้านอกเหนือจากการใช้งานในอุตสาหกรรมและการแพทย์แล้ว CH049L001A-PW ยังสามารถรวมเข้ากับอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคเป็นการแสดงสถานะรองสำหรับอุปกรณ์เครื่องเสียง ตัวควบคุมบ้านอัจฉริยะ ระบบจัดการแบตเตอรี่ และอุปกรณ์ทดสอบแบบพกพา พื้นหลังสีดำสนิทและข้อความสีขาวคมชัดสร้างรูปลักษณ์ที่ทันสมัยและพรีเมียมภายในพื้นที่แสดงผลขนาดเล็กอย่างน่าทึ่ง

คำถามที่พบบ่อย

คำถามที่ 1: จอแสดงผล OLED CH049L001A-PW มีความละเอียดเท่าใด

ตอบ: CH049L001A-PW มีความละเอียด 64 x 32 จุด ซึ่งให้ความหนาแน่นของพิกเซลเพียงพอสำหรับการแสดงสตริงข้อความสั้น ไอคอนสถานะ และกราฟิกอย่างง่ายในแอปพลิเคชันแบบฝังตัวขนาดกะทัดรัด

คำถามที่ 2: โมดูลนี้ใช้อินเทอร์เฟซการสื่อสารแบบใด

ตอบ: โมดูล OLED นี้สื่อสารผ่านอินเทอร์เฟซ IIC (I2C) ด้วยพินเพียงสี่พิน: GND, VCC, SCL และ SDA โปรโตคอล IIC แบบสองสายช่วยลดความยุ่งยากทั้งการเชื่อมต่อฮาร์ดแวร์และการใช้งานไดรเวอร์ซอฟต์แวร์

Q3: ช่วงอุณหภูมิในการทำงานคือเท่าไร?

ตอบ: CH049L001A-PW รองรับช่วงอุณหภูมิการทำงานตั้งแต่ -40°C ถึง +85°C ทำให้เหมาะสำหรับการใช้งานทางอุตสาหกรรม การแพทย์ และกลางแจ้งที่ต้องเผชิญสภาวะความร้อนจัด

คำถามที่ 4: โมดูลนี้จำเป็นต้องมีแบ็คไลท์หรือไม่

ตอบ: ไม่ เนื่องจากเป็นจอแสดงผล OLED แบบพาสซีฟเมทริกซ์ CH049L001A-PW จึงสามารถเปล่งแสงได้เองและไม่ต้องใช้แสงพื้นหลัง ส่งผลให้สิ้นเปลืองพลังงานน้อยลงและมีโปรไฟล์โมดูลโดยรวมบางลงเมื่อเปรียบเทียบกับทางเลือก LCD ที่มีแสงพื้นหลัง

คำถามที่ 5: Chenghao สามารถปรับแต่ง FPC หรือการกำหนดค่าพินของโมดูลนี้ได้หรือไม่

ก. ใช่. Chenghao นำเสนอบริการปรับแต่งที่ครอบคลุม รวมถึงรูปร่าง FPC จำนวนพิน ประเภทอินเทอร์เฟซ ระดับความสว่าง และการออกแบบกระจกครอบ ติดต่อทีมขายของเราเพื่อแจ้งความต้องการเฉพาะของคุณเพื่อรับโซลูชันที่ปรับให้เหมาะสม

คำถามที่ 6: CH049L001A-PW เป็นไปตาม ROHS หรือไม่

ก. ใช่. CH049L001A-PW เป็นไปตามข้อกำหนดด้านการคุ้มครองสิ่งแวดล้อมของ ROHS เพื่อให้มั่นใจว่าสอดคล้องกับกฎระเบียบสากลเกี่ยวกับสารอันตรายในชิ้นส่วนอิเล็กทรอนิกส์

คำถามที่ 7: การใช้งานทั่วไปสำหรับจอแสดงผล OLED ขนาด 0.49 นิ้วนี้คืออะไร

ตอบ: การใช้งานทั่วไป ได้แก่ อุปกรณ์ทางการแพทย์แบบพกพา จอแสดงผลเซ็นเซอร์ IoT เชิงอุตสาหกรรม แผงควบคุมสมาร์ทโฮม ตัวบ่งชี้สถานะอุปกรณ์เครื่องเสียง การอ่านค่าระบบการจัดการแบตเตอรี่ และระบบฝังตัวอื่น ๆ ที่มีพื้นที่จำกัด ซึ่งต้องใช้อินเทอร์เฟซแบบภาพขนาดกะทัดรัด
