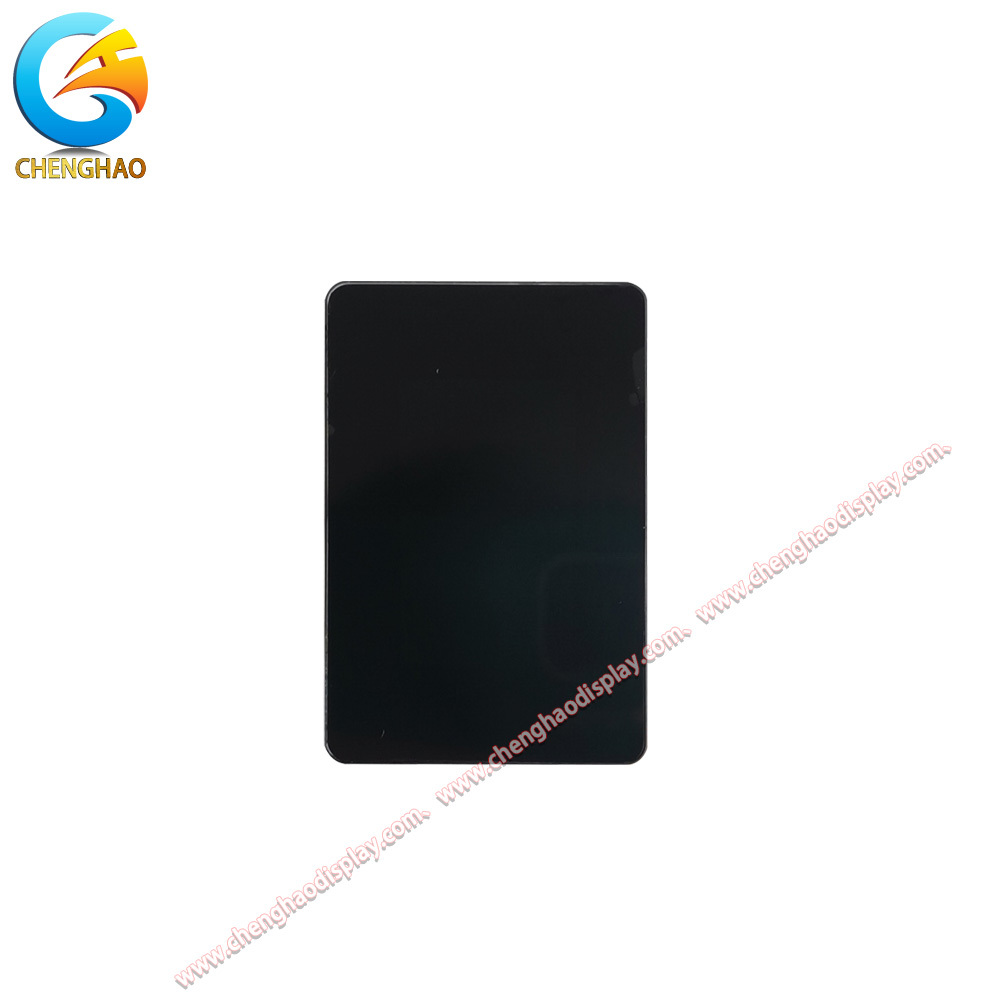

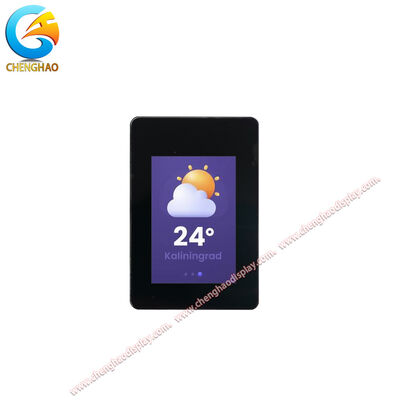

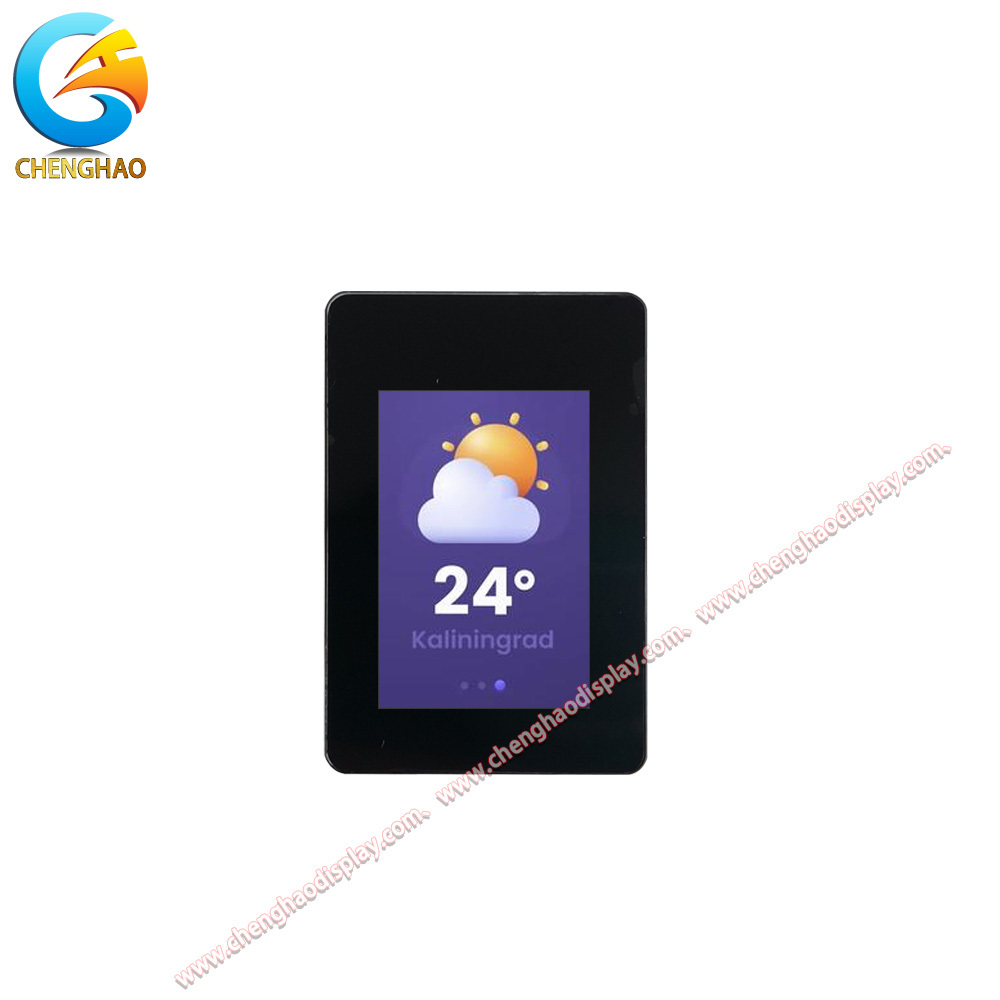

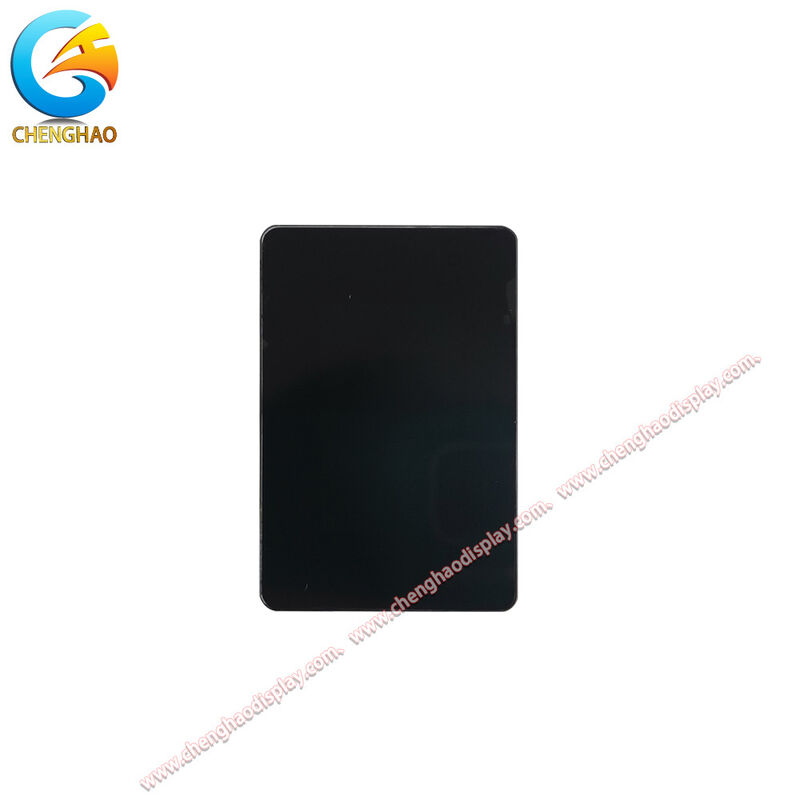

1.14 นิ้ว IPS TFT LCD Module SPI Interface อุณหภูมิที่กว้างสําหรับการใช้งานในอุตสาหกรรม

รายละเอียดสินค้า

CH114QV01A-L-PA เป็นโมดูล IPS TFT LCD ขนาดกะทัดรัด 1.14 นิ้ว ออกแบบมาสำหรับการใช้งานในอุตสาหกรรมและแบบฝังที่ต้องการประสิทธิภาพการแสดงผลที่เชื่อถือได้ในสภาพแวดล้อมที่มีพื้นที่จำกัด จอแสดงผลฟอร์มแฟคเตอร์ขนาดเล็กนี้มีความละเอียด 135×RGB×240 จุด ให้ภาพที่คมชัดเหมาะสำหรับอินเทอร์เฟซผู้ใช้ ตัวบ่งชี้สถานะ และแผงการแสดงภาพข้อมูล

สร้างขึ้นด้วยเทคโนโลยี IPS (In-Plane Switching) ขั้นสูง โมดูล TFT LCD นี้ให้มุมมองภาพเต็มรูปแบบที่ยอดเยี่ยมที่ 80/80/80/80 องศา ทำให้มั่นใจได้ว่าการสร้างสีและคุณภาพของภาพจะสม่ำเสมอจากทุกทิศทางในการรับชม โหมดการแสดงผลแบบส่งผ่านที่มีสถานะเป็นสีดำตามปกติให้อัตราส่วนคอนทราสต์ที่ดีเยี่ยม ทำให้เหมาะสำหรับสภาพแวดล้อมแสงทั้งในร่มและแบบควบคุม

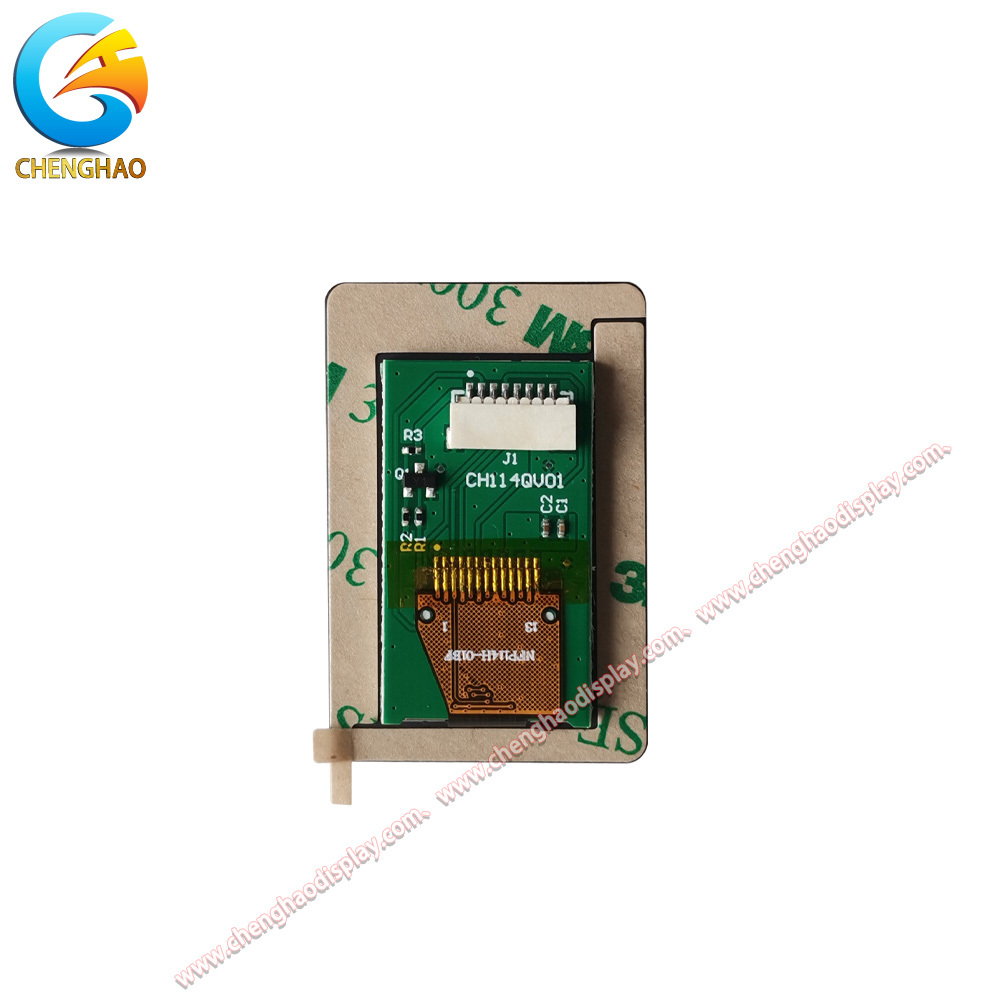

โมดูลใช้โปรโตคอลการสื่อสาร SPI (Serial Peripheral Interface) ซึ่งช่วยลดจำนวนพินการเชื่อมต่อที่ต้องการลงเหลือเพียง 8 พินบน FPC อย่างมาก สถาปัตยกรรมอินเทอร์เฟซที่เรียบง่ายนี้ทำให้ CH114QV01A-L-PA เหมาะอย่างยิ่งสำหรับการใช้งานร่วมกับไมโครคอนโทรลเลอร์และระบบฝังตัวที่ทรัพยากร GPIO มีจำกัด

ด้วยความสว่างโดยทั่วไปที่ 350 cd/m² จอแสดงผลนี้จึงให้ความสว่างที่เพียงพอสำหรับการใช้งานภายในอาคารส่วนใหญ่ ในขณะที่ยังคงประสิทธิภาพการใช้พลังงานไว้ โมดูลได้รับการออกแบบทางวิศวกรรมเพื่อให้ทำงานได้อย่างน่าเชื่อถือในช่วงอุณหภูมิกว้างตั้งแต่ -20°C ถึง +70°C พร้อมความสามารถในการจัดเก็บขยายตั้งแต่ -30°C ถึง +80°C ทำให้มั่นใจได้ถึงประสิทธิภาพที่เชื่อถือได้ในสภาพแวดล้อมอุตสาหกรรมที่มีความต้องการสูง

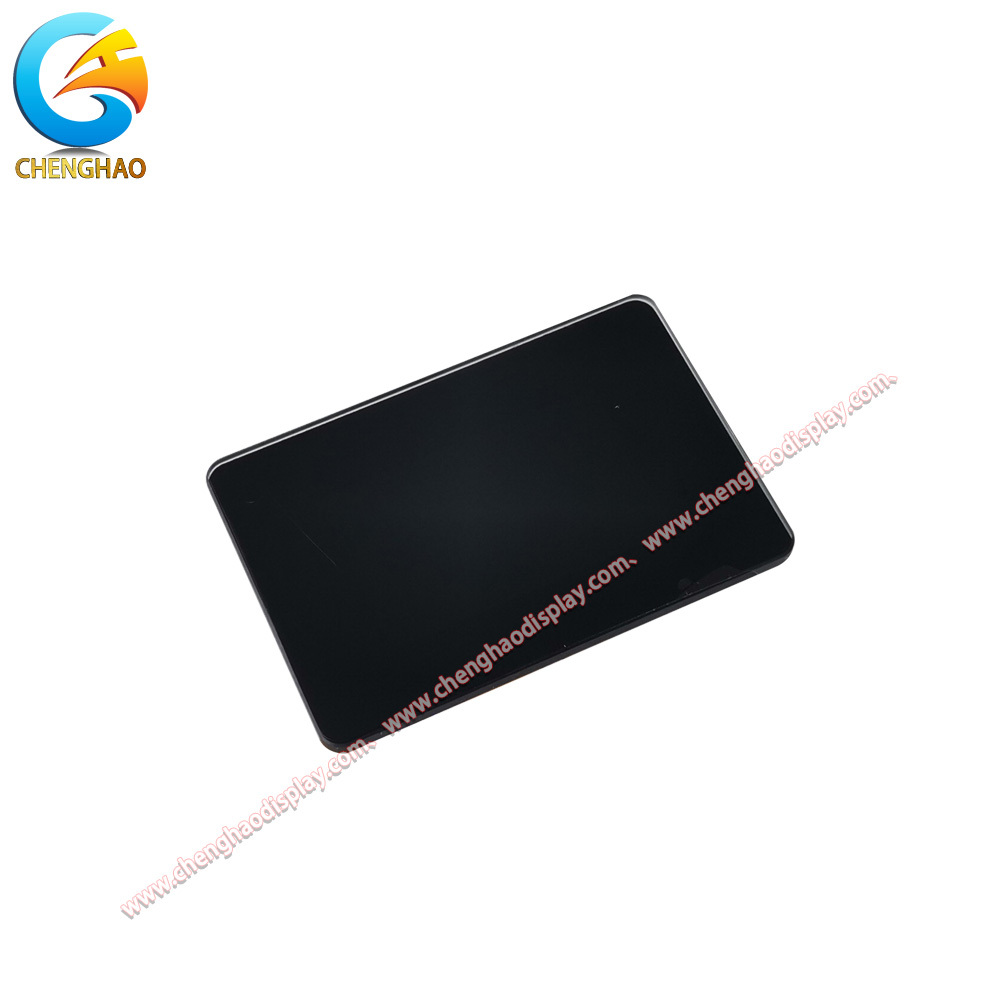

คุณลักษณะที่โดดเด่นของโมดูลนี้คือฝาครอบป้องกันเลนส์กระจกในตัวที่มีความหนา 1.8 มม. ซึ่งให้การปกป้องกลไกที่ได้รับการปรับปรุงสำหรับแผง TFT ที่อยู่ด้านล่างโดยไม่ต้องใช้ฟังก์ชันระบบสัมผัส โครงสร้างที่แข็งแกร่งนี้ทำให้จอแสดงผลเหมาะสำหรับการใช้งานที่ต้องการความทนทานทางกายภาพ แต่ไม่จำเป็นต้องโต้ตอบการสัมผัสแบบคาปาซิทีฟ

พื้นที่ใช้งานมีขนาด 14.86×24.91 มม. ภายในขนาดโครงร่าง TFT โดยรวม 27.80×31.00 มม. ซึ่งให้ความสมดุลที่เหมาะสมที่สุดระหว่างพื้นที่แสดงผลและพื้นที่ขนาดเล็กสำหรับอุปกรณ์พกพาและอุปกรณ์พกพา

คุณสมบัติผลิตภัณฑ์

ขนาดกะทัดรัดสำหรับการใช้งานที่มีพื้นที่จำกัดฟอร์มแฟคเตอร์ขนาด 1.14 นิ้วทำให้โมดูล IPS TFT LCD นี้เป็นตัวเลือกที่ยอดเยี่ยมสำหรับอุปกรณ์พกพา อุปกรณ์พกพา และระบบฝังตัวที่พื้นที่บอร์ดและปริมาตรของตู้อยู่ในระดับพรีเมี่ยม ด้วยขนาดที่เล็กช่วยให้นักออกแบบสามารถรวมจอแสดงผลที่ใช้งานได้โดยไม่ต้องเพิ่มขนาดผลิตภัณฑ์อย่างมีนัยสำคัญ

เทคโนโลยี IPS เพื่อประสบการณ์การรับชมที่เหนือกว่าต่างจากแผง TN ทั่วไป เทคโนโลยี IPS ที่ใช้ในโมดูลนี้ให้ความแม่นยำของสีและความสว่างที่สม่ำเสมอในทุกมุมมอง ผู้ใช้สามารถดูจอแสดงผลได้จากทุกทิศทางโดยไม่ต้องประสบปัญหาการเปลี่ยนสีหรือความคมชัดลดลง ซึ่งเป็นประโยชน์อย่างยิ่งสำหรับสภาพแวดล้อมการทำงานร่วมกันที่ผู้ใช้หลายคนอาจดูหน้าจอเดียวกัน

อินเทอร์เฟซ SPI สำหรับการรวมแบบง่ายโปรโตคอลการสื่อสาร SPI ช่วยลดความซับซ้อนของอินเทอร์เฟซเหลือเพียง 8 พิน ทำให้โมดูลนี้เข้ากันได้สูงกับไมโครคอนโทรลเลอร์หลากหลายประเภท รวมถึงซีรีส์ ARM Cortex-M, ESP32 และแพลตฟอร์มฝังตัวยอดนิยมอื่นๆ จำนวนพินที่ง่ายขึ้นยังช่วยลดความซับซ้อนในการกำหนดเส้นทาง FPC และปรับปรุงความน่าเชื่อถือของระบบโดยรวม

ช่วงการทำงานที่อุณหภูมิกว้างด้วยความสามารถในการปฏิบัติงานตั้งแต่ -20°C ถึง +70°C โมดูลแสดงผลนี้ได้รับการออกแบบทางวิศวกรรมให้ทำงานได้อย่างน่าเชื่อถือในสภาพแวดล้อมทางอุตสาหกรรมที่ท้าทาย ตั้งแต่ห้องเย็นไปจนถึงตู้กลางแจ้งในสภาพอากาศอบอุ่น CH114QV01A-L-PA รักษาประสิทธิภาพการทำงานที่มั่นคงโดยไม่ต้องใช้ระบบทำความร้อนหรือความเย็นเพิ่มเติม

โครงสร้างเลนส์กระจกป้องกันฝาครอบเลนส์กระจกหนา 1.8 มม. ในตัวให้การปกป้องกลไกที่แข็งแกร่งต่อรอยขีดข่วน การกระแทก และการปนเปื้อนในสิ่งแวดล้อม คุณลักษณะนี้ช่วยยืดอายุการใช้งานของโมดูลในการใช้งานที่จอแสดงผลอาจสัมผัสกับการสัมผัสทางกายภาพหรือสภาวะการทำงานที่รุนแรง

การดำเนินงานอย่างประหยัดพลังงานระดับความสว่าง 350 cd/m² ให้ความสมดุลที่เหมาะสมระหว่างการมองเห็นและการใช้พลังงาน ประสิทธิภาพนี้ทำให้โมดูลเหมาะสำหรับอุปกรณ์ที่ใช้พลังงานจากแบตเตอรี่ซึ่งต้องจัดการงบประมาณด้านพลังงานของจอแสดงผลอย่างระมัดระวังเพื่อเพิ่มรันไทม์ในการดำเนินงานให้สูงสุด

การเขียนแบบผลิตภัณฑ์

ข้อมูลจำเพาะโดยละเอียด

บทนำที่กำหนดเอง

Chenghao นำเสนอบริการปรับแต่งที่ครอบคลุมสำหรับโมดูล TFT LCD, จอแสดงผล LCD แบบโมโน, โมดูล OLED สี และโมดูล OLED แบบโมโน สำหรับ CH114QV01A-L-PA และจอแสดงผล IPS TFT ขนาดเล็กที่คล้ายกัน เรามีตัวเลือกการปรับแต่งที่ยืดหยุ่นเพื่อตอบสนองข้อกำหนดการใช้งานที่หลากหลาย

การปรับแต่ง FPCเราสามารถปรับแต่งรูปร่าง ความยาว และการกำหนดค่าพินของ FPC ตามเค้าโครง PCB ของคุณได้ ไม่ว่าคุณจะต้องการการวางแนวตัวเชื่อมต่อเฉพาะ ความยาว FPC ที่ขยายเพื่อการกำหนดเส้นทางที่ยืดหยุ่น หรือการกำหนดพินที่ปรับเปลี่ยน ทีมวิศวกรของเราสามารถออกแบบโซลูชัน FPC ที่เหมาะสมที่สุดสำหรับผลิตภัณฑ์ของคุณได้

ตัวเลือกอินเทอร์เฟซแม้ว่าโมดูลนี้มีอินเทอร์เฟซ SPI แต่ Chenghao รองรับประเภทอินเทอร์เฟซที่หลากหลาย รวมถึง MCU, RGB, MIPI, LVDS, eDP และ HDMI สำหรับแอปพลิเคชันที่ต้องการแบนด์วิธสูงกว่าหรือความเข้ากันได้ของโปรโตคอลที่แตกต่างกัน เราสามารถแนะนำโซลูชันอินเทอร์เฟซทางเลือกจากกลุ่มผลิตภัณฑ์ของเราได้

การปรับแต่งความสว่างความสว่างมาตรฐาน 350 cd/m² เหมาะกับการใช้งานภายในอาคารส่วนใหญ่ สำหรับสภาพแวดล้อมกลางแจ้งหรือที่มีแสงโดยรอบสูง เรามีตัวเลือกความสว่างสูงเกิน 500 cd/m² เพื่อให้อ่านค่าแสงแดดได้ ในทางกลับกัน สำหรับการใช้งานที่ไวต่อพลังงาน สามารถกำหนดค่าตัวแปรความสว่างที่ต่ำกว่าเพื่อยืดอายุการใช้งานแบตเตอรี่ได้

โซลูชั่นกระจกครอบเลนส์แก้วในตัวสามารถปรับแต่งได้ในแง่ของความหนา รูปร่าง และการรักษาพื้นผิว ตัวเลือกต่างๆ ได้แก่ การเคลือบป้องกันแสงสะท้อน (AG) เพื่อลดแสงสะท้อน การป้องกันลายนิ้วมือ (AF) และการพิมพ์ผ้าไหมแบบกำหนดเองสำหรับการสร้างแบรนด์หรือการวางซ้อนการทำงาน

สัมผัสบูรณาการแม้ว่าโมดูลเฉพาะนี้จะไม่มีฟังก์ชันระบบสัมผัส แต่ Chenghao ก็มีตัวเลือกการรวมทั้งระบบสัมผัสแบบสัมผัสแบบ capacitive (CTP) และแบบสัมผัสแบบต้านทาน (RTP) สำหรับโมดูลจอแสดงผลที่เข้ากันได้ โซลูชันระบบสัมผัสสามารถปรับแต่งให้เหมาะกับกรณีการใช้งานที่แตกต่างกัน ตั้งแต่การสัมผัสเพียงครั้งเดียวขั้นพื้นฐานไปจนถึงมัลติทัชขั้นสูงด้วยการรองรับถุงมือ

กรณีการสมัคร

เครื่องมือทดสอบแบบพกพาจอแสดงผลขนาดกะทัดรัด 1.14 นิ้วเหมาะอย่างยิ่งสำหรับมัลติมิเตอร์แบบมือถือ ออสซิลโลสโคปแบบพกพา และอุปกรณ์วัดภาคสนาม มุมมองแบบเต็ม IPS ช่วยให้มั่นใจว่าการอ่านยังคงมองเห็นได้จากตำแหน่งต่างๆ ในขณะที่อินเทอร์เฟซ SPI ช่วยให้การรวมเข้ากับโปรเซสเซอร์แบบฝังที่ใช้กันทั่วไปในอุปกรณ์ทดสอบทำได้ง่ายขึ้น

แผงควบคุมอุตสาหกรรมแผง HMI ขนาดเล็กในระบบอัตโนมัติทางอุตสาหกรรมได้รับประโยชน์จากช่วงอุณหภูมิที่กว้างของโมดูลนี้และการป้องกันเลนส์กระจกที่แข็งแกร่ง จอแสดงผลสามารถแสดงตัวบ่งชี้สถานะ ค่าพารามิเตอร์ และอินเทอร์เฟซแบบกราฟิกอย่างง่ายในตู้ควบคุม ระบบ PLC และโมดูล I/O แบบกระจาย

อุปกรณ์วินิจฉัยทางการแพทย์เครื่องมือทางการแพทย์แบบพกพา เช่น เครื่องวัดออกซิเจนในเลือด เครื่องตรวจกลูโคส และเครื่องมือวินิจฉัยแบบมือถือ จำเป็นต้องมีจอแสดงผลขนาดกะทัดรัดที่มีประสิทธิภาพที่เชื่อถือได้ ความสว่าง 350 cd/m² ช่วยให้มั่นใจในการมองเห็นที่ชัดเจนในสภาพแวดล้อมทางคลินิก ในขณะที่ฝาครอบกระจกป้องกันทนทานต่อการจัดการและการทำความสะอาดบ่อยครั้ง

ตัวควบคุมบ้านอัจฉริยะเทอร์โมสแตทติดผนัง สวิตช์อัจฉริยะ และฮับควบคุม IoT สามารถใช้จอแสดงผลนี้เพื่อแสดงการอ่านอุณหภูมิ ไอคอนสถานะ และอินเทอร์เฟซเมนู จำนวนพินที่ต่ำของอินเทอร์เฟซ SPI ทำให้เหมาะสำหรับอุปกรณ์ IoT ที่มีทรัพยากรจำกัด และความทนทานต่ออุณหภูมิที่กว้างช่วยให้มั่นใจได้ถึงการทำงานที่เชื่อถือได้ในสภาพภายในอาคารที่แตกต่างกัน

เครื่องใช้ไฟฟ้าเครื่องเล่นเสียงแบบพกพา อุปกรณ์ตรวจสอบสุขภาพแบบพกพา และอุปกรณ์เล่นเกมมือถือได้รับประโยชน์จากฟอร์มแฟคเตอร์ขนาดเล็กและการทำงานที่ประหยัดพลังงาน เทคโนโลยี IPS ให้การสร้างสีที่สม่ำเสมอสำหรับอินเทอร์เฟซผู้ใช้ ในขณะที่กระจกป้องกันช่วยเพิ่มความทนทานของผลิตภัณฑ์ในสถานการณ์การใช้งานในชีวิตประจำวัน

คำถามที่พบบ่อย

คำถามที่ 1: ข้อดีของอินเทอร์เฟซ SPI สำหรับโมดูลแสดงผลนี้คืออะไรA1: SPI (อินเทอร์เฟซอุปกรณ์ต่อพ่วงแบบอนุกรม) ต้องการเพียง 4 เส้นสัญญาณ (SCL, SDA, CS, DC) บวกกับกำลังไฟและกราวด์ ซึ่งช่วยลดจำนวนพินลงอย่างมากเมื่อเทียบกับอินเทอร์เฟซแบบขนาน ทำให้โมดูลนี้เหมาะสำหรับไมโครคอนโทรลเลอร์ที่มีทรัพยากร GPIO ที่จำกัด ลดความซับซ้อนในการกำหนดเส้นทาง PCB และลดต้นทุนโดยรวมของระบบ ข้อเสียคืออัตราการรีเฟรชช้าลงเล็กน้อย ซึ่งเป็นที่ยอมรับสำหรับการอัปเดตอินเทอร์เฟซผู้ใช้แบบคงที่หรือช้า

คำถามที่ 2: โมดูลนี้สามารถใช้กลางแจ้งได้หรือไม่A2: ด้วยความสว่าง 350 cd/m² โมดูลนี้เหมาะสำหรับพื้นที่กลางแจ้งที่มีร่มเงาหรือสภาพแวดล้อมภายในอาคารที่มีแสงโดยรอบ สำหรับการใช้งานที่มีแสงแดดส่องโดยตรง เราขอแนะนำรุ่นที่มีความสว่างสูงเกิน 500 cd/m² ช่วงอุณหภูมิการทำงานที่กว้าง (-20°C ถึง +70°C) ยังรองรับการใช้งานกลางแจ้งในสภาพอากาศอบอุ่นโดยไม่ต้องควบคุมสภาพแวดล้อมเพิ่มเติม

คำถามที่ 3: ฝาครอบเลนส์แก้วมีไว้เพื่ออะไร?A3: เลนส์แก้วหนา 1.8 มม. ให้การปกป้องกลไกสำหรับแผง TFT ที่อยู่ด้านล่าง โดยปกป้องจากรอยขีดข่วน การกระแทก และฝุ่นละออง ทำให้โมดูลนี้เหมาะสำหรับการใช้งานที่จอแสดงผลอาจสัมผัสกับการสัมผัสทางกายภาพหรือสภาพแวดล้อมที่รุนแรง โปรดทราบว่ากระจกครอบนี้ไม่มีฟังก์ชันระบบสัมผัส

คำถามที่ 4: เทคโนโลยี IPS ช่วยปรับปรุงประสบการณ์การรับชมได้อย่างไรA4: เทคโนโลยี IPS (In-Plane Switching) ช่วยลดการเปลี่ยนสีและการลดคอนทราสต์ตามแบบฉบับของแผง TN ทั่วไปเมื่อมองจากมุมนอกแกน ด้วยมุมมอง 80/80/80/80 ผู้ใช้จะเห็นสีและความสว่างที่สม่ำเสมอจากแทบทุกทิศทาง ทำให้จอแสดงผลนี้ยอดเยี่ยมสำหรับสภาพแวดล้อมการทำงานร่วมกันหรืออุปกรณ์พกพาที่ใช้ในทิศทางต่างๆ

คำถามที่ 5: โมดูลนี้มีตัวเลือกการปรับแต่งใดบ้างA5: Chenghao นำเสนอการปรับแต่ง FPC (รูปร่าง ความยาว การกำหนดค่าพิน) รูปแบบความสว่าง (มาตรฐานถึงความสว่างสูง) ตัวเลือกกระจกครอบ (การเคลือบ AG, การรักษา AF, การพิมพ์ผ้าไหมแบบกำหนดเอง) และโซลูชันอินเทอร์เฟซทางเลือก สำหรับแอปพลิเคชันที่ใช้ระบบสัมผัส เราสามารถแนะนำรูปแบบการสัมผัสแบบ capacitive หรือ resistive ที่เข้ากันได้จากกลุ่มผลิตภัณฑ์ของเรา

Q6: ระยะเวลารอคอยโดยทั่วไปสำหรับตัวอย่างและการผลิตจำนวนมากคือเท่าไร?A6: โดยทั่วไปตัวอย่างมาตรฐานจะพร้อมใช้งานภายใน 7-15 วันทำการ สำหรับใบสั่งผลิตจำนวนมาก ระยะเวลาในการผลิตขึ้นอยู่กับปริมาณและข้อกำหนดในการปรับแต่ง โดยทั่วไปจะใช้เวลาประมาณ 4-8 สัปดาห์ ติดต่อทีมขายของเราเพื่อประเมินระยะเวลารอคอยสินค้าที่เฉพาะเจาะจงตามความต้องการของโครงการของคุณ

คำถามที่ 7: มีการสนับสนุนทางเทคนิคสำหรับการรวมระบบหรือไม่A7: ใช่ Chenghao ให้การสนับสนุนทางเทคนิคที่ครอบคลุม รวมถึงตัวอย่างโค้ดไดรเวอร์ ลำดับการเริ่มต้น แนวทางบูรณาการ และการให้คำปรึกษาทางวิศวกรรมโดยตรง ทีมเทคนิคของเราสามารถช่วยในการกำหนดค่าอินเทอร์เฟซ การเพิ่มประสิทธิภาพการจัดการพลังงาน และการแก้ไขปัญหาในระหว่างกระบวนการพัฒนาผลิตภัณฑ์ของคุณ
