2.83 นิ้ว SPI TFT LCD Module 240x320 จอจอขนาดเล็กสําหรับการใช้งานในอุตสาหกรรม CH280QV39A

รายละเอียดสินค้า

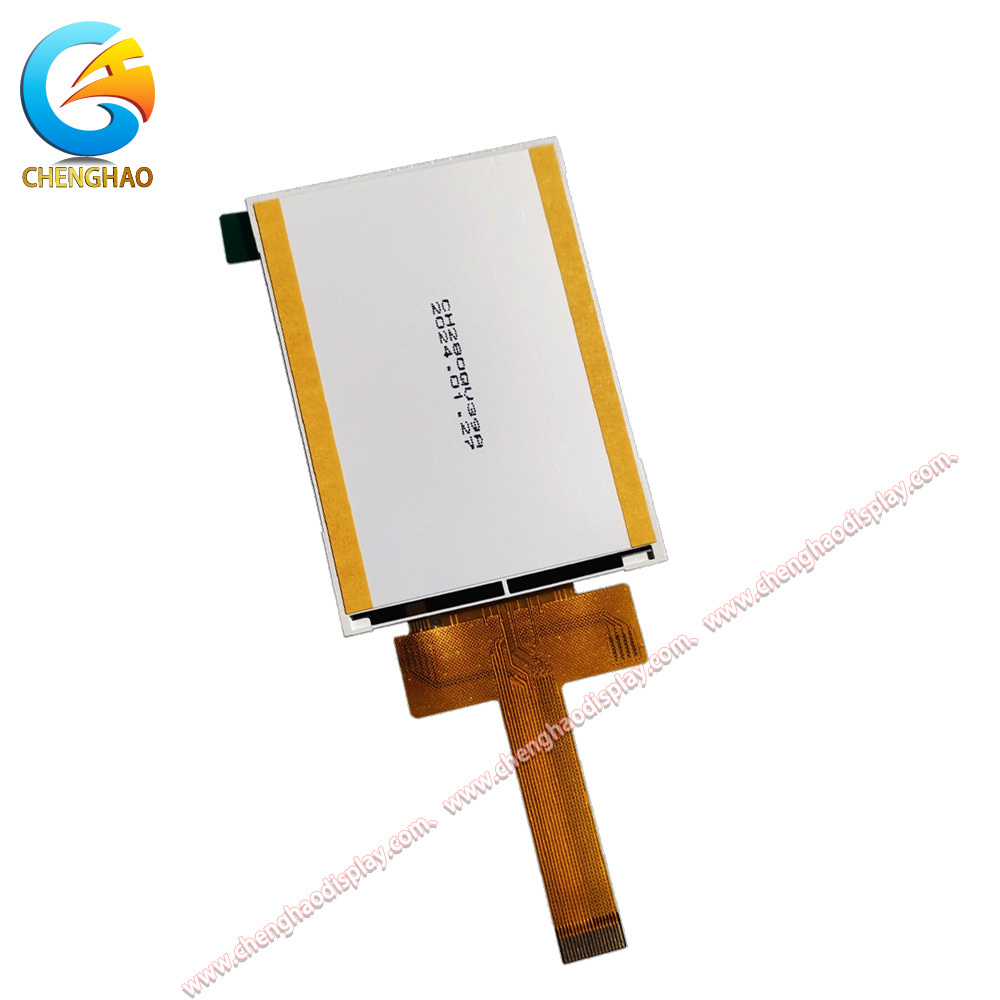

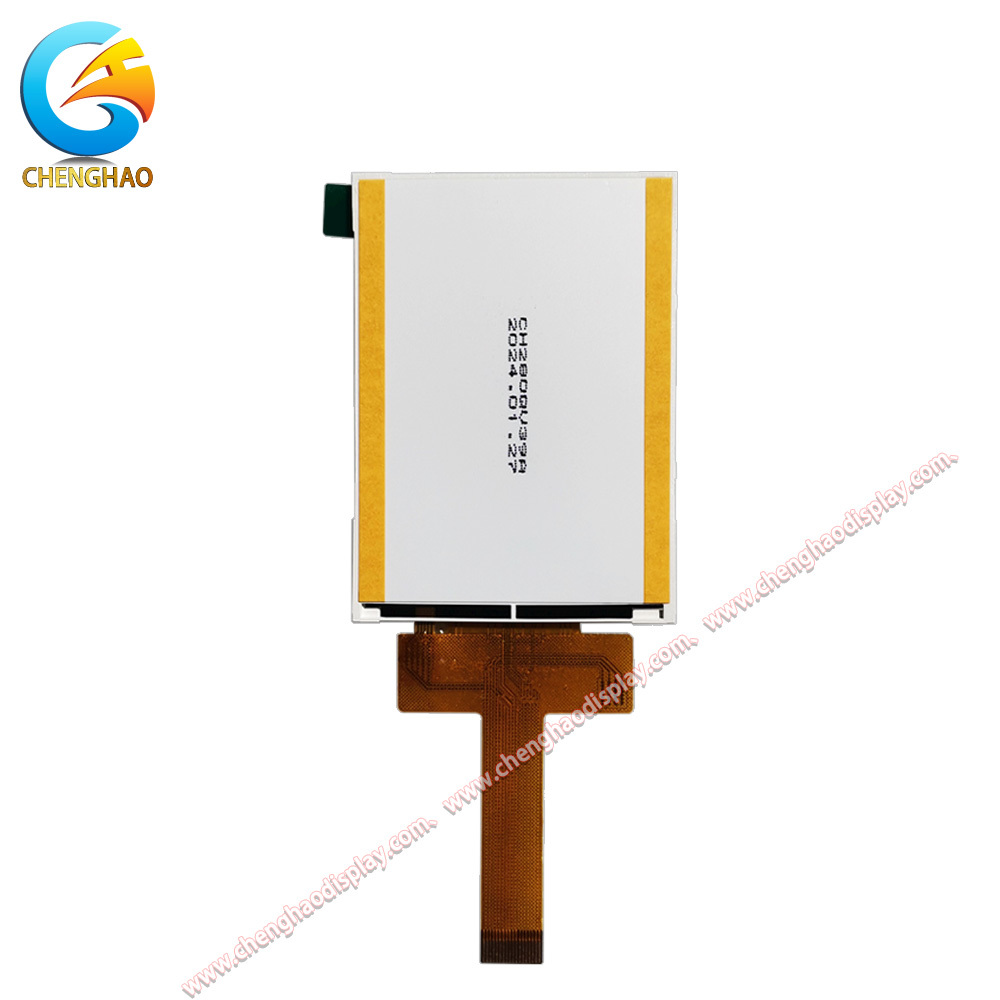

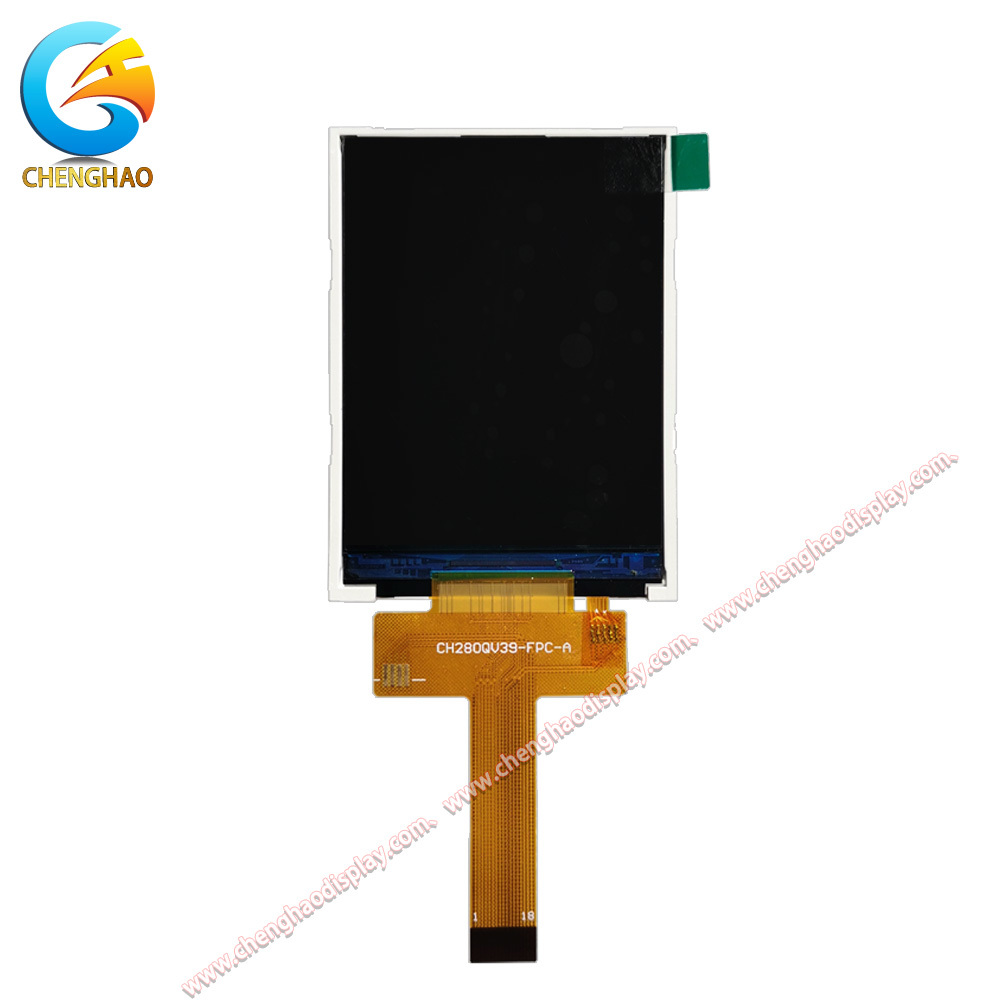

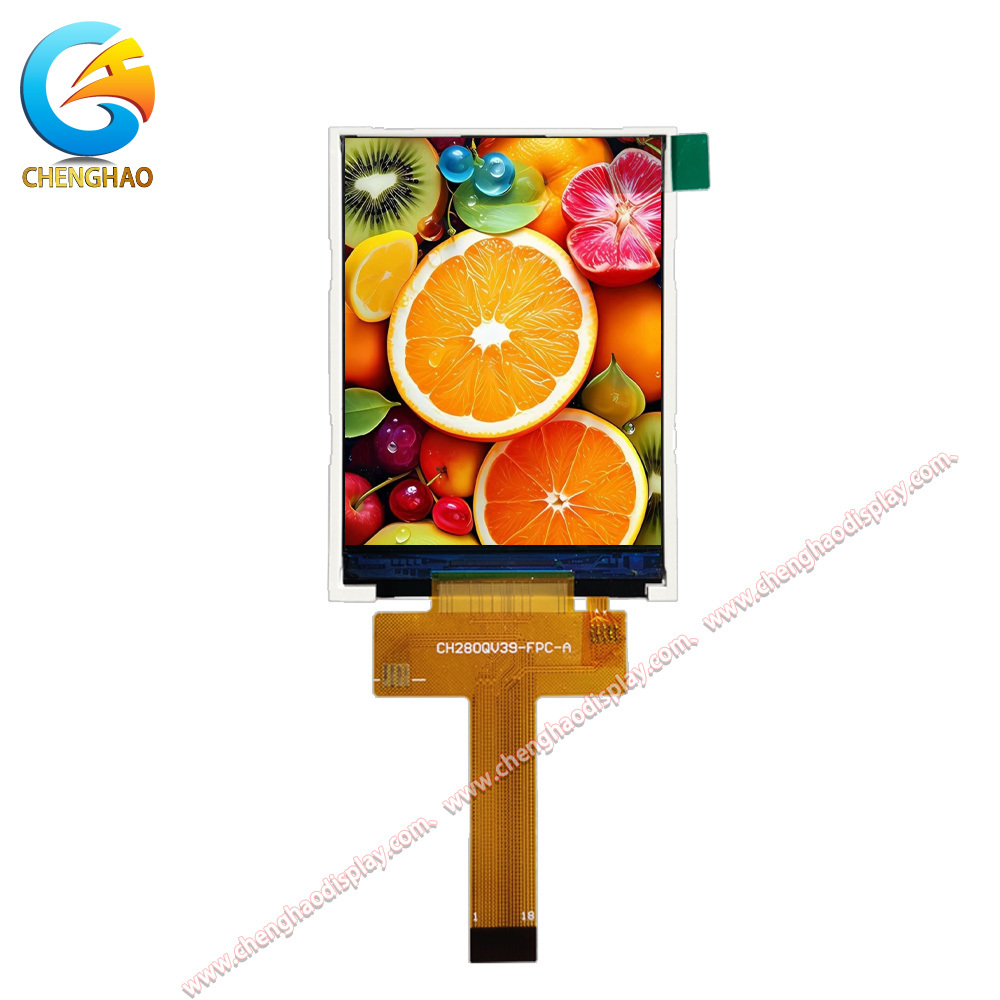

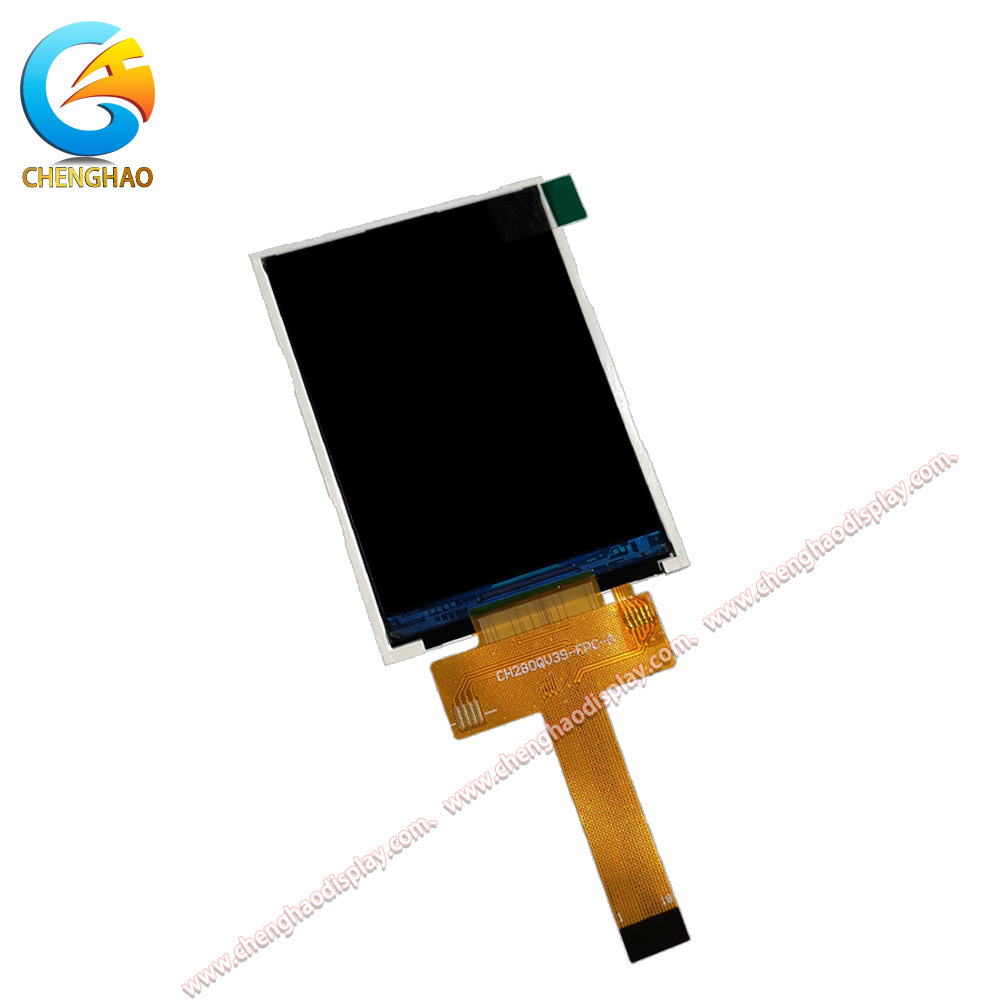

CH280QV39A เป็นโมดูลจอแสดงผล TFT LCD ประสิทธิภาพสูงขนาด 2.83 นิ้ว ออกแบบมาสำหรับการใช้งานในอุตสาหกรรมและแบบฝัง โดดเด่นด้วยฟอร์มแฟคเตอร์ขนาดกะทัดรัดที่มีความละเอียด 240x320 พิกเซล (240RGBความละเอียด 320 จุด) จอแสดงผลขนาดเล็กนี้ให้ภาพที่คมชัดและสดใส เหมาะสำหรับโซลูชันอินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร (HMI) ที่หลากหลาย

CH280QV39A ออกแบบด้วยอินเทอร์เฟซ SPI ให้การรับส่งข้อมูลที่เชื่อถือได้และมีประสิทธิภาพ ทำให้ง่ายต่อการรวมเข้ากับแพลตฟอร์มไมโครคอนโทรลเลอร์ต่างๆ โมดูลจอแสดงผลทำงานด้วยความสว่าง 300 cd/m² (ทั่วไป) ช่วยให้มองเห็นได้ชัดเจนภายใต้สภาพแสงภายในอาคารทั่วไป ทิศทางการรับชม 12:00 ให้คุณภาพของภาพที่สม่ำเสมอจากมุมมองที่เหมาะสมที่สุด

โมดูล TFT นี้รองรับช่วงอุณหภูมิการทำงานที่กว้างตั้งแต่ -20 ถึง +70°C และช่วงอุณหภูมิในการจัดเก็บที่ -30 ถึง +80°C ทำให้เหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการสูง โมดูลนี้มาพร้อมกับขั้วต่อ FPC 18 พินเพื่อการติดตั้งที่ยืดหยุ่นและกะทัดรัด ไม่มีฟังก์ชันการสัมผัสรวมอยู่ด้วย ช่วยให้สามารถผสานรวมระบบสัมผัสแบบกำหนดเองได้หากจำเป็น

คุณสมบัติเพิ่มเติม ได้แก่ เทคโนโลยีโหมดการแสดงผล TFT ที่ให้สีที่สดใสและคุณภาพของภาพที่คมชัด โมดูลใช้เทคโนโลยีแบ็คไลท์ LED ที่มีแรงดันไฟฟ้าไปข้างหน้าทั่วไปที่ 3.0-3.2V และกระแสไปข้างหน้าที่ 80mA ให้แสงสว่างที่สม่ำเสมอและประหยัดพลังงาน

CH280QV39A เป็นโซลูชันการแสดงผลในอุดมคติสำหรับเครื่องมือพกพา แผงควบคุมแบบฝัง อุปกรณ์สมาร์ทโฮม และแอปพลิเคชัน IoT ต่างๆ ที่มีพื้นที่จำกัดแต่คุณภาพการแสดงผลไม่ลดลง โมดูล TFT LCD ขนาดกะทัดรัดนี้มีขนาดประมาณ 2.83 นิ้วในแนวทแยง โดยมีพื้นที่ใช้งานประมาณ 43.2x57.6 มม. ซึ่งให้ความสมดุลที่ยอดเยี่ยมระหว่างพื้นที่หน้าจอและขนาดของโมดูลโดยรวม อินเทอร์เฟซ SPI ช่วยลดความซับซ้อนของโครงร่าง PCB และลดข้อกำหนดในการนับพิน ทำให้สามารถเชื่อมต่อกับโฮสต์คอนโทรลเลอร์ได้โดยตรง

ออกแบบโดยคำนึงถึงความน่าเชื่อถือ CH280QV39A มีโครงสร้างที่แข็งแกร่งซึ่งตอบสนองความต้องการการทำงานต่อเนื่องในอุตสาหกรรม จอแสดงผลรองรับช่วงสี RGB 240x320 เต็มรูปแบบ นำเสนอเนื้อหาภาพที่มีรายละเอียดครบถ้วนสำหรับอินเทอร์เฟซผู้ใช้ การแสดงข้อมูล และตัวบ่งชี้สถานะ

คุณสมบัติผลิตภัณฑ์

1. การออกแบบขนาดกะทัดรัด 2.83 นิ้ว

CH280QV39A โดดเด่นด้วยขนาดหน้าจอแนวทแยงขนาดกะทัดรัด 2.83 นิ้ว ทำให้เป็นตัวเลือกที่ยอดเยี่ยมสำหรับการใช้งานที่มีพื้นที่จำกัด ด้วยความละเอียด 240x320 ในขนาดที่เล็ก จึงให้ภาพที่ชัดเจนและมีรายละเอียดโดยไม่ต้องใช้พื้นที่ในตัวเครื่องมากเกินไป ฟอร์มแฟกเตอร์ขนาดกะทัดรัดนี้เหมาะอย่างยิ่งสำหรับจอภาพทางการแพทย์แบบมือถือ มิเตอร์อุตสาหกรรมแบบพกพา และหน้าจอควบคุมแบบสวมใส่ได้

2. อินเทอร์เฟซ SPI สำหรับการรวมที่ง่ายดาย

โมดูลการแสดงผลนี้มาพร้อมกับอินเทอร์เฟซ SPI มาตรฐานและขั้วต่อ FPC 18 พิน ช่วยลดความซับซ้อนของเค้าโครง PCB และลดความซับซ้อนในการเดินสายไฟ โปรโตคอลการสื่อสาร SPI ต้องการพิน I/O น้อยลงเมื่อเทียบกับอินเทอร์เฟซแบบขนาน ช่วยให้สามารถใช้งานร่วมกับไมโครคอนโทรลเลอร์และโปรเซสเซอร์แบบฝังตัวต่างๆ ได้อย่างราบรื่น คุณสมบัตินี้ช่วยลดเวลาในการพัฒนาสำหรับวิศวกรที่รวมจอแสดงผลเข้ากับการออกแบบผลิตภัณฑ์ใหม่ได้อย่างมาก

3. ช่วงอุณหภูมิการทำงานที่กว้าง

ด้วยช่วงอุณหภูมิการทำงานที่ -20 ถึง +70°C และช่วงการจัดเก็บที่ -30 ถึง +80°C CH280QV39A ได้รับการออกแบบมาเพื่อความน่าเชื่อถือในสภาพแวดล้อมที่ท้าทาย ไม่ว่าจะใช้งานในอุปกรณ์อุตสาหกรรมกลางแจ้ง แผงระบบอัตโนมัติของโรงงาน หรือจอแสดงผลเสริมของยานยนต์ โมดูลนี้จะรักษาประสิทธิภาพที่สม่ำเสมอในสภาวะที่มีอุณหภูมิสูงมาก

4. ความสว่างสูงเพื่อความชัดเจนภายในอาคาร

ความสว่างทั่วไป 300 cd/m² ช่วยให้สามารถอ่านค่าได้ดีเยี่ยมสำหรับการใช้งานภายในอาคาร เช่น อุปกรณ์วินิจฉัยทางการแพทย์ แผงควบคุมบ้านอัจฉริยะ และเครื่องมือในห้องปฏิบัติการ ระบบไฟแบ็คไลท์ LED ให้แสงสว่างที่มีประสิทธิภาพด้วยแรงดันไฟฟ้าไปข้างหน้าทั่วไปที่ 3.0-3.2V ช่วยเพิ่มประสิทธิภาพการใช้พลังงานในขณะที่ยังคงเอาต์พุตการแสดงผลที่ชัดเจนและสดใส

5. ปรับแต่งได้ตามความต้องการเฉพาะ

เช่นเดียวกับโมดูลแสดงผล Chenghao ทั้งหมด CH280QV39A รองรับตัวเลือกการปรับแต่ง รวมถึงการออกแบบตัวเชื่อมต่อ FPC ความยาวสายเคเบิล และการปรับความสว่างของแบ็คไลท์ เพื่อให้ตรงตามข้อกำหนดการใช้งานเฉพาะ ความยืดหยุ่นนี้ทำให้ OEM สามารถปรับการแสดงผลให้เหมาะสมสำหรับการออกแบบผลิตภัณฑ์ที่เป็นเอกลักษณ์ของตน โดยไม่กระทบต่อคุณภาพหรือประสิทธิภาพ

การเขียนแบบผลิตภัณฑ์

ข้อมูลจำเพาะโดยละเอียด

บทนำที่กำหนดเอง

Chenghao Optoelectronic Co., Ltd. นำเสนอบริการปรับแต่งที่ครอบคลุมสำหรับ CH280QV39A และโมดูลจอแสดงผล TFT LCD ทั้งหมดของเรา เพื่อให้มั่นใจว่าลงตัวอย่างสมบูรณ์แบบสำหรับความต้องการใช้งานเฉพาะของคุณ ความสามารถในการปรับแต่งของเราครอบคลุมผลิตภัณฑ์หลักสี่ประเภท ได้แก่ โมดูล TFT LCD, จอแสดงผล Mono LCD, โมดูล OLED สี และโมดูล Mono OLED

การปรับแต่งตัวเชื่อมต่อ FPC

ตัวเชื่อมต่อ FPC (วงจรพิมพ์แบบยืดหยุ่น) สามารถปรับแต่งให้ตรงกับโครงร่าง PCB ของคุณได้ รวมถึงการปรับเปลี่ยนรูปร่างและจำนวนพิน การกำหนดค่ามาตรฐาน 18 พินของ CH280QV39A สามารถปรับเปลี่ยนได้เพื่อรองรับตำแหน่งตัวเชื่อมต่อ ความยาวสายเคเบิล และข้อกำหนดเส้นทางที่แตกต่างกัน เพื่อทำให้การประกอบผลิตภัณฑ์โดยรวมของคุณง่ายขึ้น

การปรับแต่งอินเทอร์เฟซ

นอกเหนือจากอินเทอร์เฟซ SPI มาตรฐานแล้ว เรายังรองรับตัวเลือกอินเทอร์เฟซการแสดงผลที่หลากหลาย รวมถึงอินเทอร์เฟซ MCU (8 บิต/16 บิตขนาน), RGB, MIPI, LVDS และอินเทอร์เฟซ HDMI ความยืดหยุ่นนี้ช่วยให้สามารถปรับรอยเท้า CH280QV39A สำหรับแพลตฟอร์มคอนโทรลเลอร์และสถาปัตยกรรมระบบต่างๆ

การปรับแต่งความสว่าง

แม้ว่าความสว่างมาตรฐานจะอยู่ที่ 300 cd/m² แต่เรานำเสนอการปรับความสว่างในสามระดับ: มาตรฐาน (200-300 cd/m²) ความสว่างสูง (500+ cd/m²) และตัวเลือกความสว่างสูงเป็นพิเศษสำหรับการใช้งานกลางแจ้งหรือที่อ่านได้จากแสงแดด การกำหนดค่าไฟแบ็คไลท์ LED สามารถปรับให้เหมาะสมสำหรับการใช้พลังงานหรือความสว่างสูงสุด

บูรณาการแผงสัมผัส

สำหรับการใช้งานที่ต้องการการโต้ตอบจากผู้ใช้ CH280QV39A สามารถจับคู่กับแผงสัมผัสแบบ Capacitive หรือ Resistive ได้ ระบบสัมผัสแบบ Capacitive รองรับระบบมัลติทัชและความคมชัดของแสงที่เหนือกว่า ในขณะที่ระบบสัมผัสแบบ Resistive ให้ฟังก์ชันการทำงานแบบสัมผัสเดียวที่คุ้มค่าซึ่งเหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรม

ตัวเลือกการปรับแต่งเพิ่มเติม

นอกจากนี้เรายังมีการรักษาพื้นผิวป้องกันแสงสะท้อน (AG) เพื่อลดแสงสะท้อนในสภาพแวดล้อมที่สว่าง กระจกฝาครอบแบบกำหนดเองที่มีความต้องการความหนาและรูปร่างเฉพาะ และการยึดเกาะทางแสงแบบพิเศษเพื่อเพิ่มความทนทานและความคมชัดของจอแสดงผล

บริการปรับแต่งทั้งหมดได้รับการสนับสนุนโดยทีมวิศวกรที่มีประสบการณ์ของเรา โดยมีระยะเวลารอคอยสินค้าที่สั้นและราคาที่แข่งขันได้เพื่อให้ตรงตามกำหนดเวลาโครงการและข้อกำหนดด้านงบประมาณของคุณ

กรณีการสมัคร

1. จอแสดงผลมิเตอร์อุตสาหกรรมแบบมือถือ

ขนาดกะทัดรัด 2.83 นิ้วและอินเทอร์เฟซ SPI ทำให้ CH280QV39A เป็นจอแสดงผลในอุดมคติสำหรับเครื่องมือวัดแบบพกพาทางอุตสาหกรรม เช่น มัลติมิเตอร์แบบดิจิทัล ออสซิลโลสโคป และเครื่องวิเคราะห์สัญญาณ ช่วงอุณหภูมิการทำงานที่กว้างช่วยให้มั่นใจถึงประสิทธิภาพที่เชื่อถือได้ในสภาพแวดล้อมพื้นโรงงาน ในขณะที่ความละเอียด 240x320 ให้การอ่านข้อมูลการวัด รูปคลื่น และตัวบ่งชี้สถานะที่ชัดเจน

2. แผงควบคุมบ้านอัจฉริยะ

ในการใช้งานในบ้านอัจฉริยะ CH280QV39A ทำหน้าที่เป็นจอแสดงผลที่ยอดเยี่ยมสำหรับแผงควบคุมติดผนัง อินเทอร์เฟซเทอร์โมสตัท และฮับระบบอัตโนมัติในบ้าน ขนาดที่กะทัดรัดเข้ากันได้อย่างลงตัวกับการออกแบบมินิมอลลิสต์สมัยใหม่ ในขณะที่ความสว่าง 300 cd/m² ช่วยให้รับชมได้สบายในสภาพแวดล้อมในร่ม อินเทอร์เฟซ SPI ช่วยลดความยุ่งยากในการผสานรวมกับไมโครคอนโทรลเลอร์ IoT ยอดนิยม ซึ่งช่วยลดทั้งเวลาในการพัฒนาและต้นทุน BOM

3. จอแสดงผลอุปกรณ์ตรวจสอบทางการแพทย์

สำหรับอุปกรณ์ทางการแพทย์แบบพกพาที่มีพื้นที่จำกัด CH280QV39A มอบความชัดเจนในการมองเห็นที่จำเป็นสำหรับการตรวจสอบสัญญาณชีพของผู้ป่วย อินเทอร์เฟซของปั๊มฉีดยา และการแสดงอุปกรณ์วินิจฉัย ระบบไฟแบ็คไลท์ LED ที่เชื่อถือได้ให้แสงสว่างที่สม่ำเสมอตลอดอายุการใช้งานของอุปกรณ์ และประสิทธิภาพที่เสถียรของจอแสดงผลในทุกการเปลี่ยนแปลงของอุณหภูมิ ช่วยให้มั่นใจได้ถึงการทำงานที่เชื่อถือได้ในสภาพแวดล้อมทางคลินิก

คำถามที่พบบ่อย

Q1: CH280QV39A มีอินเทอร์เฟซประเภทใด?

ตอบ: CH280QV39A ใช้ SPI (Serial Peripheral Interface) สำหรับการสื่อสาร ซึ่งต้องใช้พิน I/O น้อยที่สุด และเข้ากันได้กับไมโครคอนโทรลเลอร์และโปรเซสเซอร์แบบฝังส่วนใหญ่

คำถามที่ 2: ช่วงอุณหภูมิในการทำงานของโมดูลแสดงผลนี้คือเท่าใด

ตอบ: CH280QV39A ทำงานได้อย่างน่าเชื่อถือในช่วง -20 ถึง +70°C และสามารถจัดเก็บได้ตั้งแต่ -30 ถึง +80°C ทำให้เหมาะสำหรับการใช้งานในอุตสาหกรรมและกลางแจ้ง

คำถามที่ 3: CH280QV39A มีฟังก์ชันระบบสัมผัสหรือไม่

ตอบ: โมดูล CH280QV39A มาตรฐานไม่มีฟังก์ชันระบบสัมผัส อย่างไรก็ตาม Chenghao นำเสนอการบูรณาการแบบกำหนดเองของแผงสัมผัสทั้งแบบ capacitive และ resistive ตามความต้องการใช้งานของคุณ

คำถามที่ 4: โมดูลแสดงผลต้องการแหล่งจ่ายไฟแบบใด

ตอบ: ไฟแบ็คไลท์ LED ทำงานด้วยแรงดันไฟฟ้าไปข้างหน้าทั่วไปที่ 3.0-3.2V ที่ 80mA ข้อกำหนดด้านพลังงานเฉพาะสำหรับตัวควบคุมการแสดงผลสามารถดูได้ในเอกสารข้อมูลโดยละเอียด

คำถามที่ 5: ตัวเชื่อมต่อ FPC สามารถปรับแต่งสำหรับโครงการของฉันได้หรือไม่

ตอบ: ใช่ Chenghao เสนอการปรับแต่ง FPC เต็มรูปแบบ รวมถึงจำนวนพิน ความยาวสายเคเบิล ตำแหน่งตัวเชื่อมต่อ และการกำหนดค่าเส้นทาง เพื่อรองรับข้อกำหนดโครงร่าง PCB เฉพาะของคุณ

คำถามที่ 6: ความละเอียดและโหมดการแสดงผลของโมดูลนี้คืออะไร?

ตอบ: CH280QV39A มีความละเอียด 240x320 (240RGB320) จุดในโหมดการแสดงผล TFT ให้การแสดงสีที่หลากหลายและคุณภาพของภาพที่คมชัด เหมาะสำหรับอินเทอร์เฟซผู้ใช้แบบกราฟิก

คำถามที่ 7: ตัวเลือกการปรับแต่งใดบ้างที่นอกเหนือจากข้อกำหนดมาตรฐาน?

ตอบ: Chenghao นำเสนอการปรับแต่งที่หลากหลาย รวมถึงอินเทอร์เฟซการแสดงผลทางเลือก (MCU, RGB, MIPI, LVDS), การปรับความสว่าง (มาตรฐานถึงความสว่างสูง), การรวมแผงสัมผัส, การรักษาพื้นผิว AG และกระจกฝาครอบแบบกำหนดเอง ติดต่อทีมวิศวกรของเราเพื่อสอบถามความต้องการเฉพาะของคุณ
