โมดูล IPS TFT LCD ขนาด 5 นิ้วพร้อมระบบสัมผัสแบบ Capacitive - จอแสดงผล SPI ความสว่างสูง 900 cd/m²

คําอธิบายสินค้า

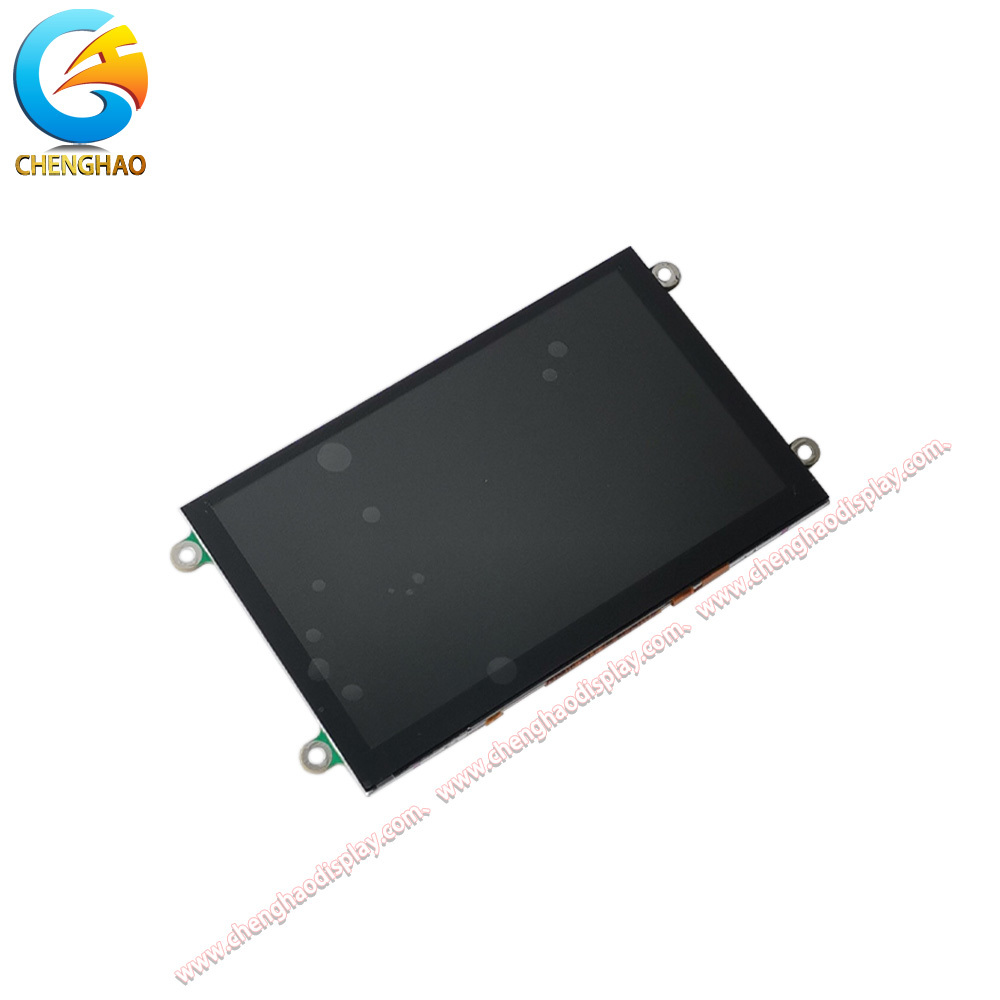

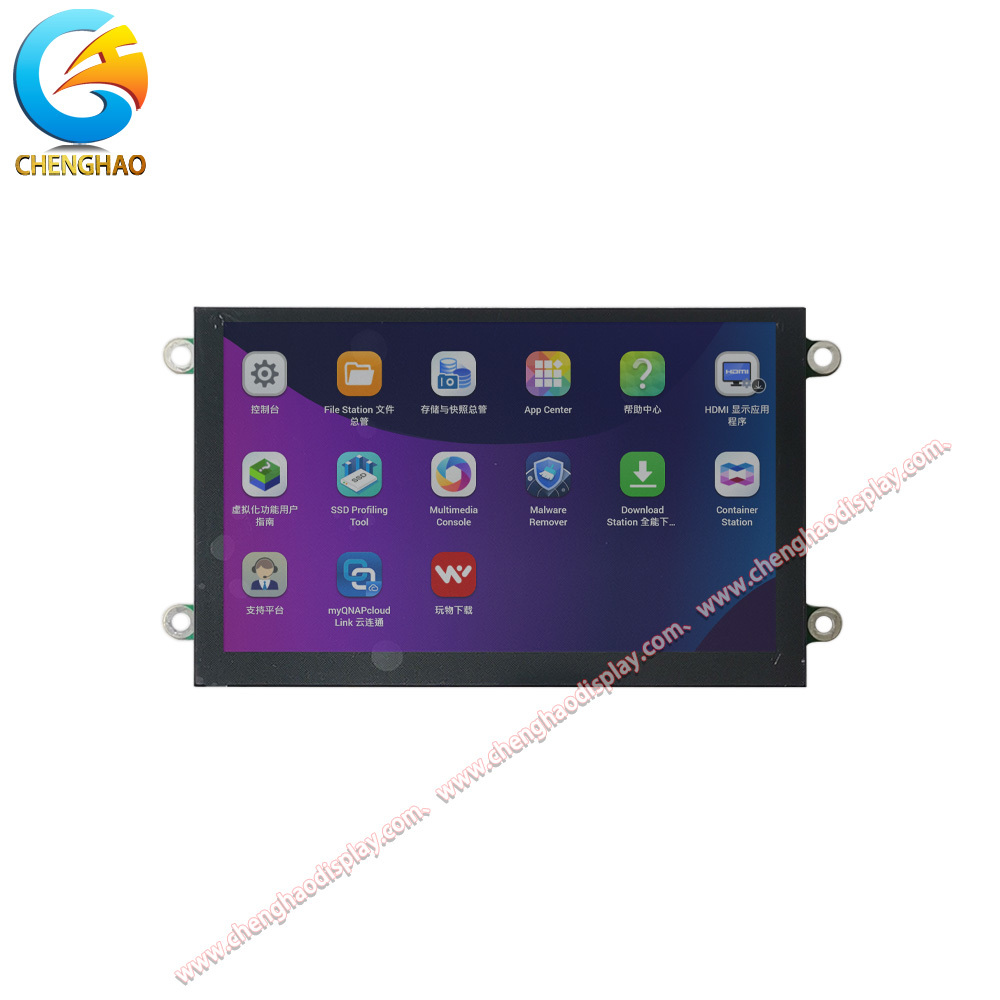

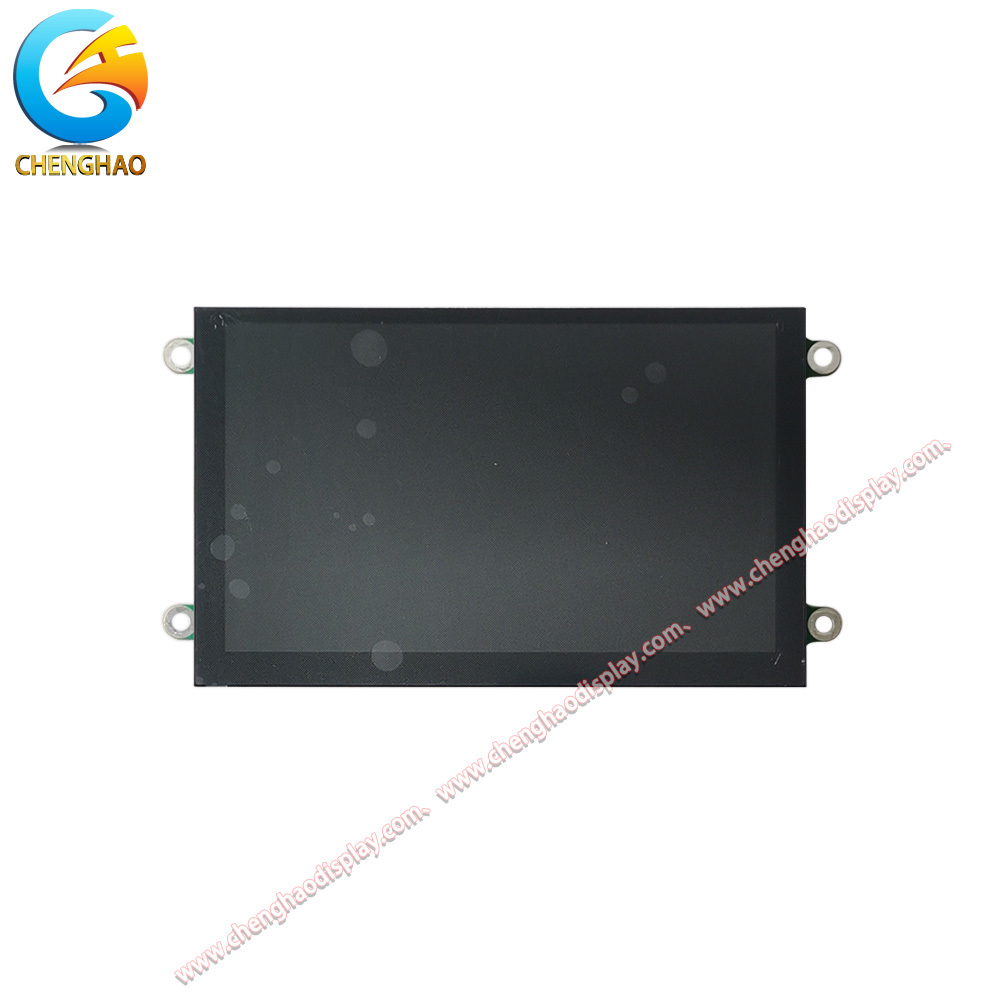

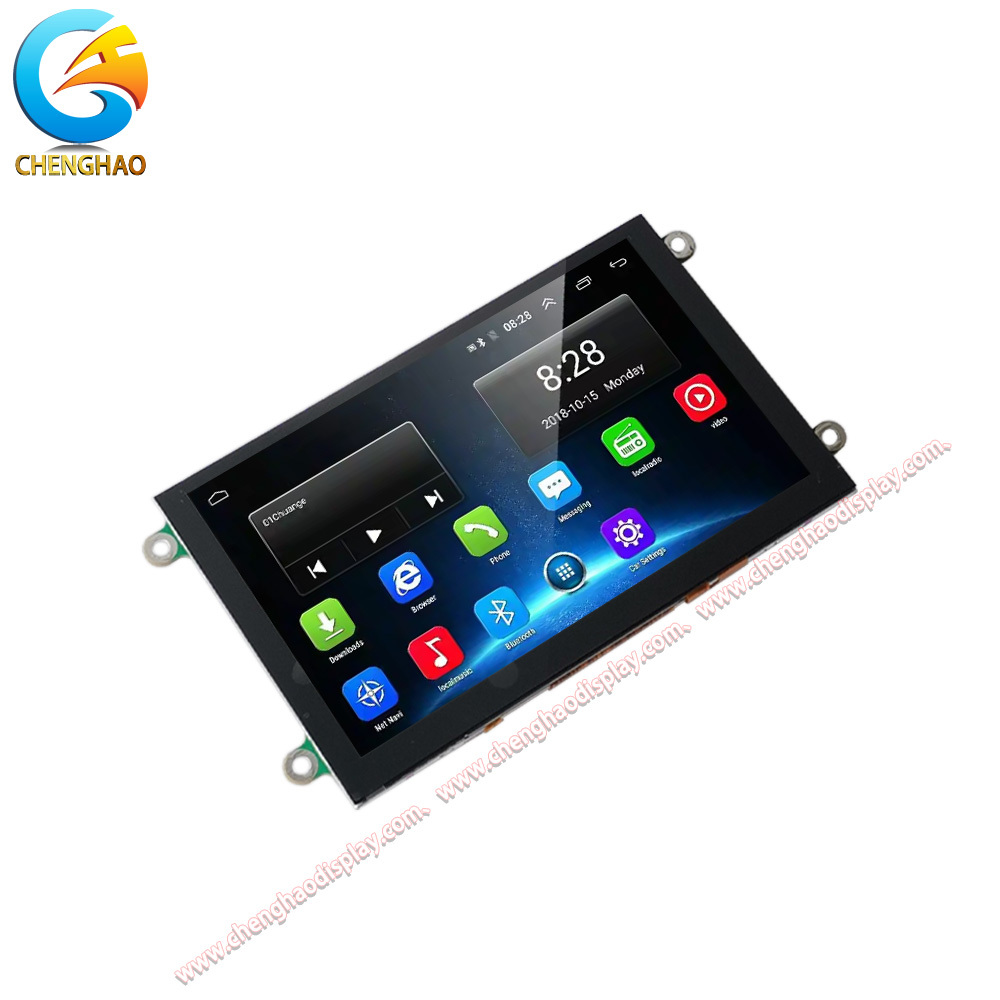

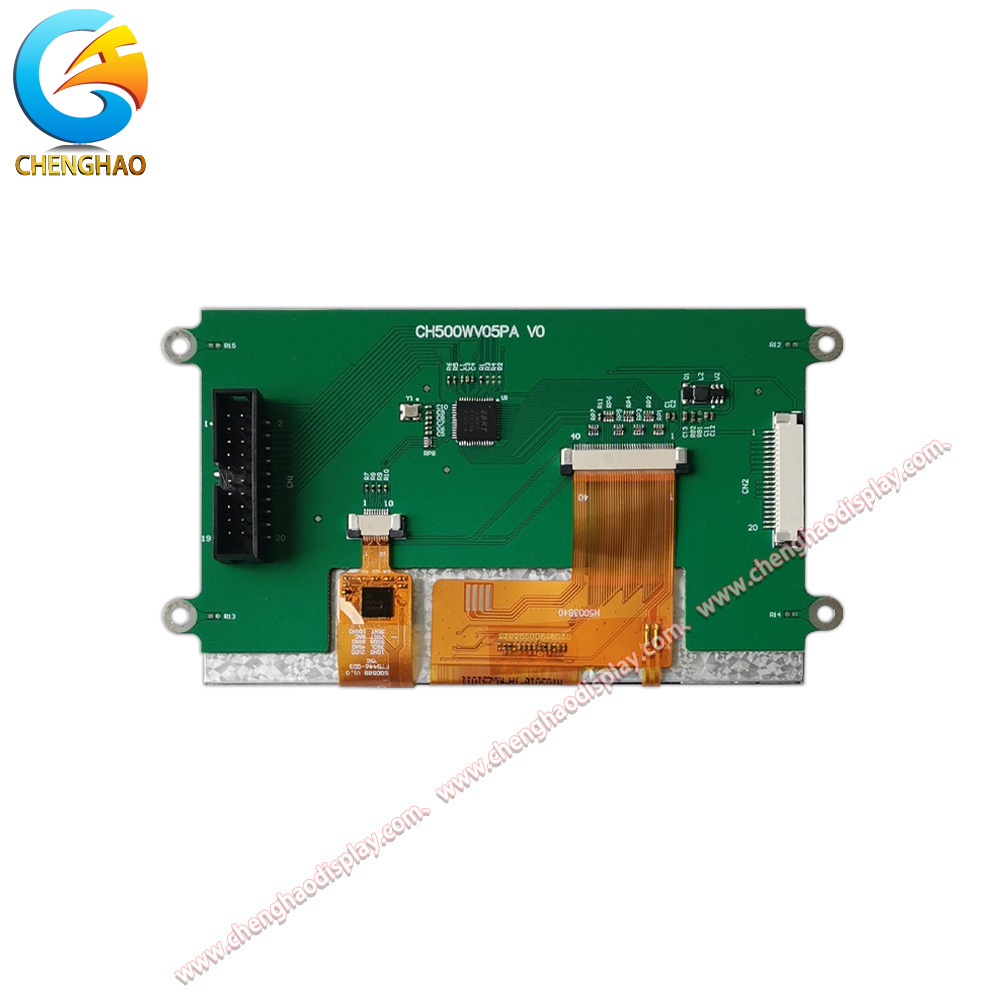

CH500WV05B-CT-PA เป็นโมดูล LCD IPS TFT ขนาด 5.0 นิ้ว ที่มีแผ่นสัมผัสแบบประกอบความจุ และเครื่องควบคุมกราฟิก EVE2 ที่ติดตั้งมีความละเอียด 800 x 480 พิกเซล WVGA และความสว่างสูงสุด 900 cd/m2, จอแสดงภาพนี้มีความชัดเจนภาพที่พิเศษและความสามารถในการอ่านแสงอาทิตย์ ทําให้มันเหมาะสมสําหรับคิออสก์กลางแจ้ง, อุปกรณ์การแพทย์, และการใช้งาน HMI อุตสาหกรรมที่มีแสงสว่างที่เข้มข้นเทคโนโลยี IPS ที่ทันสมัย ให้มุมมองกว้าง 80/80/80/80 องศา, รับประกันการสื่อสารสีที่ตรงกันและคุณภาพภาพภาพจากทุกทิศทางโดยไม่ต้องสับเปลี่ยนสีอุปกรณ์พร้อมกับอินเตอร์เฟซ SPI มาตรฐานที่สนับสนุน D-SPI และ Q-SPI mode, หน่วยนี้ให้บริการการสื่อสารข้อมูลที่ยืดหยุ่นและความเร็วสูงในขณะที่ลดจํานวนปิน I / O ที่จําเป็นบนตัวควบคุมเจ้าภาพให้น้อยที่สุดจอแสดงผลทํางานในโหมดการถ่ายทอดด้วยเทคโนโลยีสีดําปกติ และมีการรักษาพื้นผิวที่ป้องกันแสงสว่างเพื่อลดการสะท้อนจากแหล่งแสงรอบตัวให้น้อยที่สุด. พานีลสัมผัสแบบประกอบความจุที่บูรณาการพร้อมกับฝาปิดเลนส์แก้วที่ทนทานให้ความสามารถในการใส่ข้อมูลที่ตอบสนอง, แม่นยําและหลายการสัมผัสบอร์ดเครื่องขับ PCB ที่ติดตั้งอยู่ด้านหลังของโมดูล, รวมเครื่องยนต์วีดีโอที่ติดตั้ง EVE2 ที่จัดการการแสดงภาพ, การประมวลผลด้วยการสัมผัส และผลิตเสียงลดภาระของไมโครคอนโทรลเลอร์เจ้าภาพอย่างมาก และปรับปรุงการออกแบบระบบให้ง่ายขึ้นด้วยตัวเลือกการเชื่อมต่อแบบสองแบบ รวมทั้งหัว IDC 20 ปิน และเครื่องเชื่อม FFC 20 ปินโมดูลนี้นําเสนอความเป็นไปได้ในการบูรณาการที่หลากหลายสําหรับการใช้งานที่ฝังไว้ในหลายๆสาขาการแพทย์ และตลาดบ้านฉลาด

ลักษณะสินค้า

• ความสว่างสูงสุดเพื่อความชัดเจนของแสงอาทิตย์: ด้วยความสว่างเฉพาะ 900 cd/m2 จอแสดงภาพยังคงเห็นได้ชัด แม้จะเป็นแสงอาทิตย์ตรงอินเตอร์เฟซอุปกรณ์สวน, และการใช้งานใด ๆ ที่จอต้องแข่งขันกับแสงแวดล้อมที่เข้มข้น สายวงจร LED แบ็คไลท์ความสว่างสูงที่ขับเคลื่อนโดยตัวขับ LED ที่มีประสิทธิภาพสูงและควบคุม PWMรับประกันความสว่างอย่างต่อเนื่องในขณะที่รักษาประสิทธิภาพการใช้พลังงาน.

• เครื่องควบคุมกราฟิก EVE2 ที่บูรณาการสําหรับการออกแบบระบบที่เรียบง่าย: เครื่องยนต์วีดีโอที่ติดตั้ง (EVE2) ผสมรวมการควบคุมจอ การจัดการด้วยการสัมผัส และผลิตเสียงในชิปเดียวนี้กําจัดความต้องการของตัวควบคุมกราฟิกที่แตกต่างกันหรือกรอบพัฟเฟอร์, ลดค่าใช้จ่าย BOM, พื้นที่ PCB และเวลาการพัฒนาฟอร์มแวร์อย่างมาก. EVE2 รองรับการพัฒนากราฟฟิกที่ก้าวหน้า, การนําเสนอวิดเจ็ท, และการเล่นเสียงทําให้การทํางานของมนุษย์กับเครื่องจักรที่อุดมสมบูรณ์ได้ ด้วยเครื่องควบคุมขนาดเล็กที่ใช้ SPI ราคาถูก.

• เทคโนโลยีจอ IPS มุมชมเต็ม: แผน IPS (In-Plane Switching) ส่งผลการทํางานสีที่ดีกว่าด้วยมุมมอง 80/80/80/80 องศาในทุกทิศทางสียังคงมั่นคงและแม่นยํา โดยไม่มีการพลิกหรือสูญเสียความสว่างที่สําคัญ เมื่อมองจากมุมสุด.สิ่งนี้สําคัญมากสําหรับอุปกรณ์ที่มีตําแหน่งชมที่กว้างหรือปรับได้ เช่น อุปกรณ์การแพทย์ แผ่นควบคุมอุตสาหกรรมและจอจอในรถยนต์ที่ใช้ร่วมกันระหว่างคนขับและผู้โดยสาร.

• การเชื่อมต่ออินเตอร์เฟซสองแบบเพื่อการบูรณาการแบบยืดหยุ่น: โมดูลมีตัวเลือกการเชื่อมต่ออิสระสองตัว: ตัวหัวกล่อง IDC 2x10 ขนาด 20 ปิน ขนาด 2.54 มม และตัวเชื่อม FFC ขนาด 1.0 มม ขนาด 20 ปินการออกแบบอินเตอร์เฟซสองแบบนี้ทําให้วิศวกรสามารถเลือกวิธีเชื่อมที่เหมาะสมที่สุดสําหรับการวางแผน PCB และข้อจํากัดทางกลของพวกเขาการเชื่อมโยงแบบยืดหยุ่นลดความต้องการสําหรับบอร์ดปรับตัวที่กําหนดเอง และทําให้การสร้างต้นแบบ การผลิต และการบํารุงรักษาสนามง่ายขึ้น

ภาพวาดสินค้า

ข้อมูลรายละเอียด

การนําเสนอที่กําหนดเอง

ในบริษัทเชนเจนเชงฮาโอ โอปโตอิเล็กทรอนิกส์ จํากัด เราเชี่ยวชาญในการให้บริการการปรับแต่งแบบมืออาชีพสําหรับโมดูล TFT LCD, จอ LCD มโนครอม, และโมดูล OLED สีและมโนครอมสําหรับ CH500WV05B-CT-PA และโมดูลจอคล้าย ๆ กันเราให้บริการตัวเลือกการปรับแต่งที่ครบวงจร เพื่อตอบสนองความต้องการการใช้งานที่หลากหลายบริการปรับแต่ง FPC ของเราสามารถปรับโฟมเฟคเตอร์โครงสร้างและการปรับปรุง pin เพื่อให้ตรงกับการจัดวางตัวเชื่อมเฉพาะ. เราสนับสนุนหลายประเภทอินเตอร์เฟซรวมถึง SPI, MCU, RGB, MIPI, LVDS และ HDMI ทําให้สามารถบูรณาการได้อย่างต่อเนื่องกับคอนโทรลเลอร์โฮสต์ต่างๆระดับความสว่างสามารถปรับแต่งได้จาก 200-300 cd/m2 มาตรฐานถึงการตั้งค่าความสว่างสูงเกิน 500 cd/m2 ตามสภาพแวดล้อมเป้าหมาย. ตัวเลือกของแผ่นสัมผัสประกอบด้วยสัมผัสแบบจุ,สัมผัสแบบต่อต้าน, หรือไม่สัมผัสเครื่องพิมพ์ผ้าไหม, และการตัดรู. ตัวเลือกการรักษาพื้นผิว เช่น anti-glare (AG), anti-reflective (AR),และการเคลือบกันรอยนิ้วมือ (AF) สามารถเพิ่มผลงานในการแสดงในสภาพแวดล้อมการใช้งานที่ท้าทายไม่ว่าท่านต้องการโมดูลมาตรฐาน หรือการแก้ไขการแสดงสินค้าที่ปรับแต่งได้อย่างครบถ้วน ทีมงานวิศวกรรมของเราพร้อมที่จะสนับสนุนโครงการของท่าน ตั้งแต่แนวคิดจนถึงการผลิต

กรณีใช้งาน

• แผ่นควบคุมอุตสาหกรรมและ HMI: ขนาด 5.0 นิ้วที่มีความละเอียด 800x480 เหมาะสําหรับอินเตอร์เฟซมนุษย์-เครื่องมืออุตสาหกรรมที่ใช้ใน PLC ปรับปรุงปลายเครื่อง, CNC เครื่องควบคุม, และแพนลิสอัตโนมัติโรงงาน.ความสว่างสูงและพื้นผิวที่ป้องกันแสงสว่างทําให้สามารถอ่านได้ในสภาพแวดล้อมโรงงานที่มีแสงสว่าง, ขณะที่อินเตอร์เฟซสัมผัสแบบจุภาพให้การปฏิสัมพันธ์ของผู้ประกอบการที่เข้าใจง่ายและมุมมองที่กว้างขวางทําให้ผู้ประกอบการอ่านจอจากตําแหน่งที่แตกต่างกันรอบอุปกรณ์.

• เครื่องแสดงเครื่องมือการแพทย์: เทคโนโลยี IPS ที่มีมุมมอง 80/80/80/80 ทําให้โมดูลนี้เหมาะสําหรับอุปกรณ์ติดตามทางการแพทย์ อุปกรณ์วินิจฉัยพกพาและเทอร์มิเนลข้อมูลผู้ป่วย ที่การแสดงสีที่แม่นยําและความอ่านได้จากมุมต่าง ๆ เป็นสิ่งสําคัญแผนการสัมผัสที่บูรณาการทําให้การใช้บริการที่สะอาดและไร้ปุ่มที่ง่ายต่อการทําความสะอาดและฆ่าเชื้อช่วยตอบสนองความต้องการการใช้พลังงานและการรับรอง.

• บ้านฉลาดและแผ่นควบคุม IoT: โมดูลจอนี้เป็นตัวเลือกที่ดีสําหรับฮับควบคุมบ้านฉลาด แผ่นอัตโนมัติ และอินเตอร์เฟซเกตเวย์ IoTปัจจัยรูปแบบขนาดเล็ก 5 นิ้วเข้ากับแผ่นติดผนังและอุปกรณ์ desktop ได้ดีความสามารถในการออกเสียงในตัวของเครื่องควบคุม EVE2 ทําให้สามารถแจ้งเสียงและเสียงเตือนโดยไม่ต้องใช้เครื่องมือเสียงเพิ่มเติมอินเตอร์เฟซสัมผัสแบบจุได้สนับสนุนการปฏิสัมพันธ์ที่พึ่งพาการแสดงอาการที่ทันสมัย, และความสว่างสูงทําให้สามารถอ่านได้ทั้งในทางเดินที่มืดและห้องนั่งเล่นที่แสงแดด

FAQ

คําถาม: การใช้งานทั่วไปของโมดูล CH500WV05B-CT-PA คืออะไร?ตอบ: โมดูลนี้ถูกออกแบบมาสําหรับ HMI อุตสาหกรรม อุปกรณ์การแพทย์ แผ่นควบคุมบ้านฉลาด คิออสก์กลางแจ้ง และระบบจํากัดใด ๆ ที่ต้องการจอสีความสว่างสูงที่มีอินเตอร์เฟซสัมผัสเครื่องควบคุมกราฟฟิก EVE2 ที่บูรณาการทําให้มันเหมาะสําหรับการใช้งานที่การลดภาระของโปรเซสเซอร์โฮสต์และการปรับปรุงการออกแบบฮาร์ดแวร์เป็นความสําคัญ.

คําถาม: โมดูลมีแผ่นสัมผัส หรือผมต้องซื้อมันแยกกันตอบ: CH500WV05B-CT-PA มีแผ่นสัมผัสแบบประกอบความจุ และปิดเลนส์กระจกที่ประกอบไว้ก่อน ไม่จําเป็นต้องซื้อแผ่นสัมผัสเพิ่มเติมเครื่องควบคุมด้วยการสัมผัสถูกควบคุมโดยโปรเซสเซอร์ EVE2 ในเครื่อง, ดังนั้นไม่จําเป็นต้องใช้ไอซีที่ติดต่อด้วยการสัมผัสภายนอก

คําถาม: ไมโครคอนโทรลเลอร์หรือโปรเซสเซอร์ไหนที่เข้ากันได้กับอินเตอร์เฟซ SPI?ตอบ: ไมโครคอนโทรลเลอร์ใดๆ ที่มีอินเตอร์เฟซ SPI สามารถสื่อสารกับโมดูลนี้ได้ รวมถึง STM32, ESP32, Arduino, Raspberry Pi Pico และอื่นๆ อีกมากมายเครื่องควบคุมกราฟฟิก EVE2 จัดการการแสดงภาพและการประมวลผลด้วยการสัมผัสทั้งหมด, ดังนั้น MCU ที่เป็นเจ้าภาพเพียงแค่ต้องส่งคําสั่งกราฟิกผ่าน SPI ทําให้มันเข้ากันได้แม้แต่กับไมโครคอนโทรลเลอร์ที่มีจํานวนปินต่ําและประสิทธิภาพต่ํา

Q: ผมสามารถใช้ทั้ง IDC header และ FFC connector ได้พร้อมกัน?A: ไม่, CN1 (IDC Box Header) และ CN2 (FFC Connector) มีการมอบหมายปินเดียวกันและถูกออกแบบให้เป็นตัวเลือกการเชื่อมต่อทางเลือก คุณควรใช้วิธีเชื่อมต่อเพียงวิธีเดียวในเวลาเดียวกันเลือกตัวเลือกที่เหมาะสมที่สุดกับการวางแผน PCB และการออกแบบเครื่องกลของคุณ.

คําถาม: ข้อดีของเครื่องควบคุม EVE2 เมื่อเทียบกับโมดูล TFT มาตรฐานคืออะไร?ตอบ: เครื่องควบคุม EVE2 ทําให้ไม่ต้องใช้โปรเซสเซอร์กราฟฟิกแยกกัน แรมแรมพัฟเฟอร์ และเครื่องควบคุมสัมผัสและการเล่นเสียงทั้งหมดในชิปเดียว. นี้ลดค่าใช้จ่าย BOM ความซับซ้อน PCB การบริโภคพลังงานและเวลาการพัฒนาฟอร์มแวร์แอพลิเคชั่นที่ต้องการไมโครคอนโทรลเลอร์ระดับสูงด้วย TFT-LCD, MCU ที่ใช้ SPI ราคาถูกกว่า

ถาม: พื้นผิวกันแสงสว่างมีผลต่อความรู้สึกต่อการสัมผัสหรือไม่A: ไม่, การรักษาพื้นผิวแบบป้องกันแสงสว่าง (AG) ใช้กับพื้นผิวภายนอกของปกกระจกเลนส์และไม่ส่งผลกระทบต่อความรู้สึกสัมผัสหรือความแม่นยําของจุลภาพสัมผัสการรักษา AG ลดการสะท้อนแสงจากแหล่งแสงภายใน, ปรับปรุงความสามารถในการอ่านโดยไม่เสี่ยงความสามารถในการสัมผัส

คําถาม: อายุการใช้งานของแสงเบื้องหลัง LED ในระดับความสว่าง 900 cd/m2 เป็นเท่าไหร่?ตอบ: ไฟเบาะหลัง LED มีค่าใช้งานประมาณ 30,000 ถึง 50,000 ชั่วโมงในการทํางานที่กระแสไฟฟ้าที่กําหนดซึ่งสามารถขยายอายุการใช้งานของแสงเบื้องหลังได้ เมื่อใช้งานในระดับความสว่างที่ลดลงในสภาพแวดล้อมภายใน.
