คำอธิบายผลิตภัณฑ์

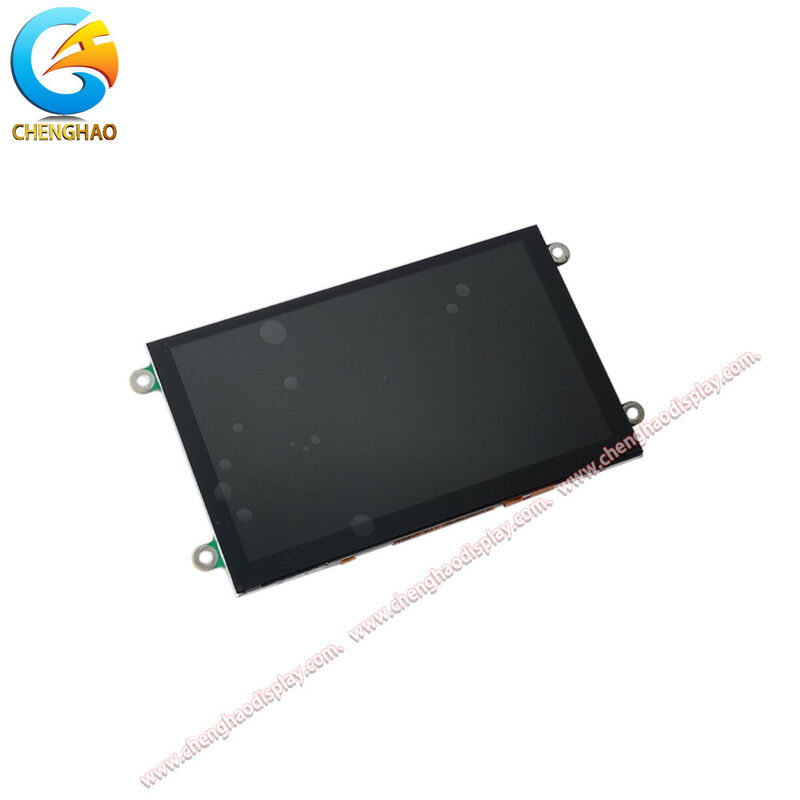

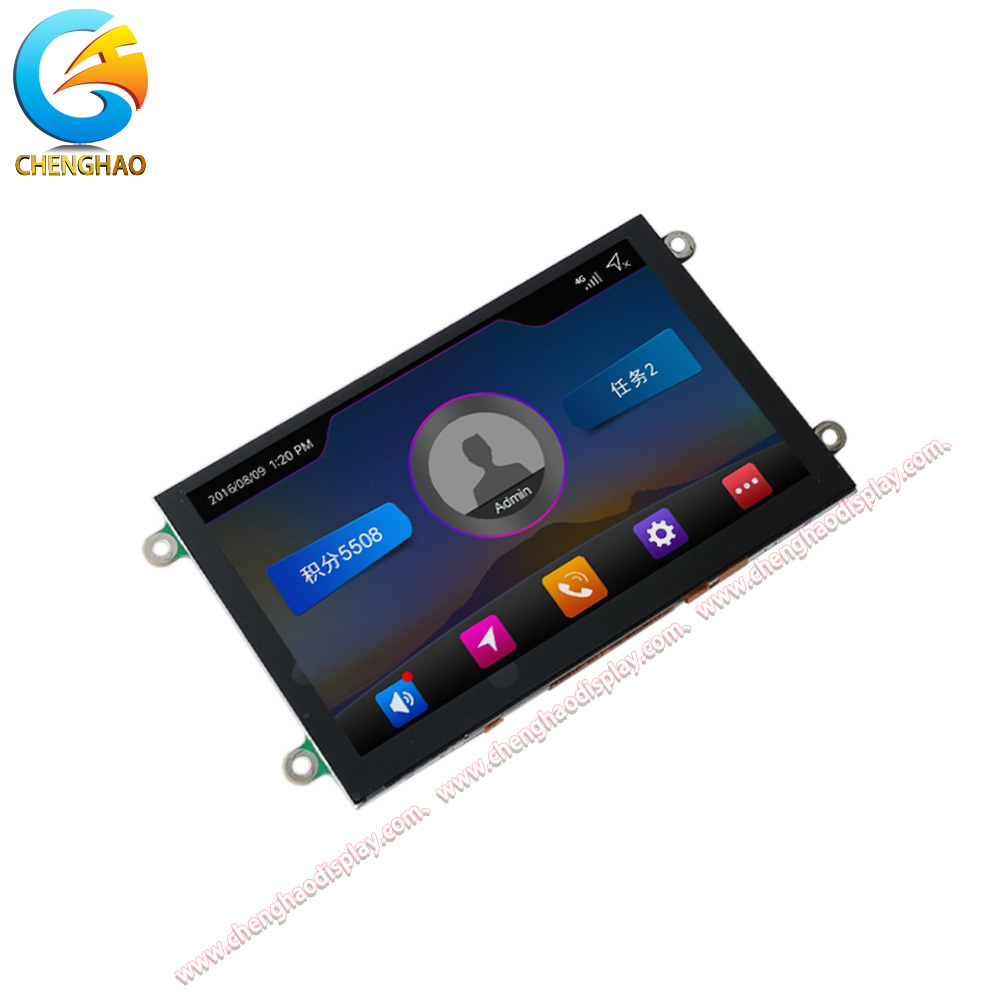

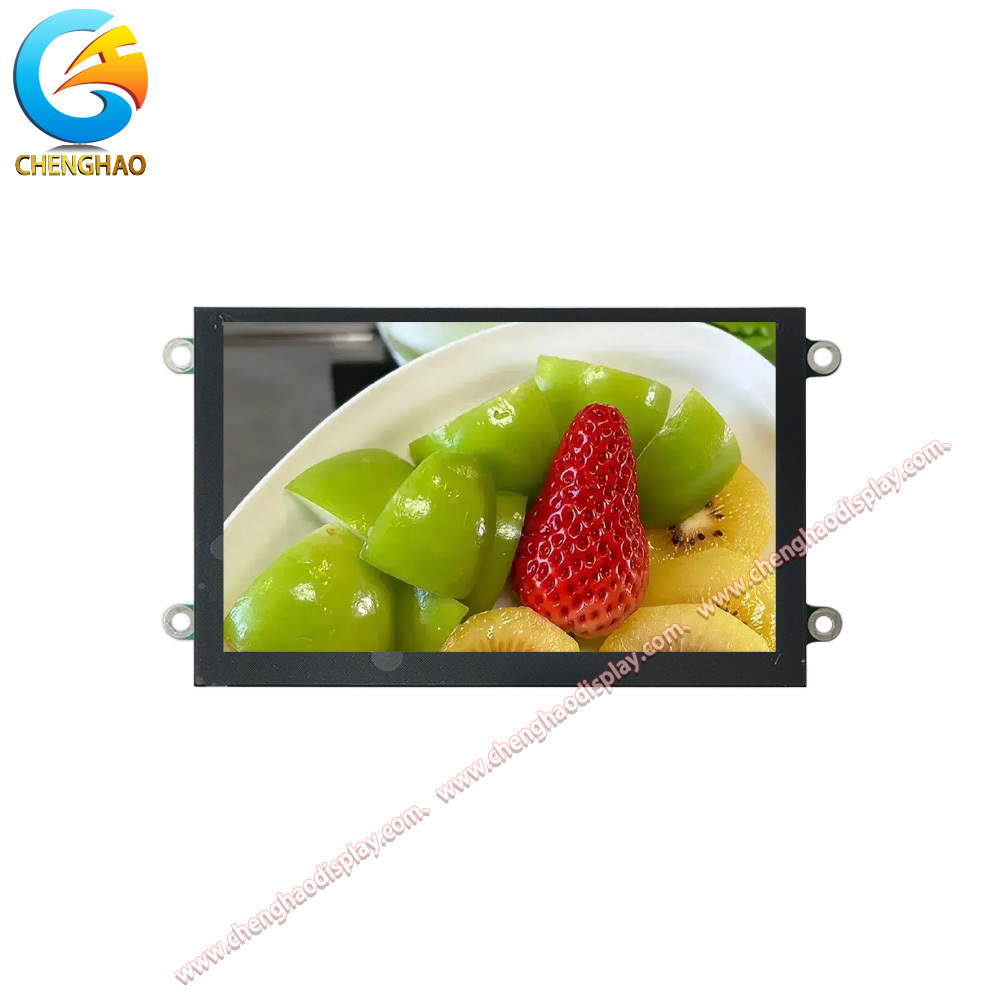

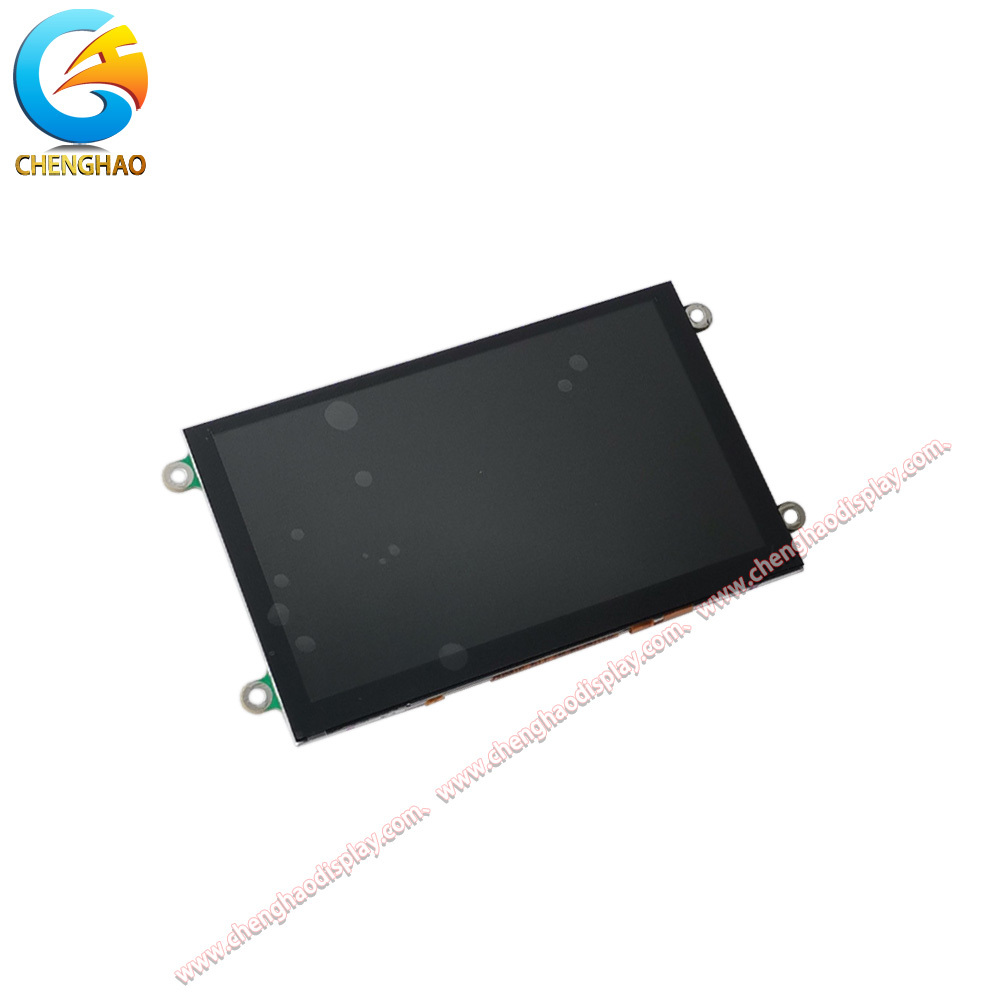

CH500WV05PA เป็นโมดูลจอแสดงผล IPS TFT LCD ขนาด 5.0 นิ้ว ความละเอียด 800x480 ความสว่างสูง 900cd/m2 และมุมมองเต็ม 80/80/80/80 เพื่อการอ่านภายใต้แสงแดดที่ยอดเยี่ยม มาพร้อมกับตัวควบคุมกราฟิก EVE2 (Embedded Video Engine) ในตัว จอแสดงผลนี้รองรับอินเทอร์เฟซ SPI (โหมด D-SPI/Q-SPI) และแผงสัมผัสแบบคาปาซิทีฟ ช่วยให้สามารถพัฒนา GUI ที่หลากหลายได้โดยไม่ต้องใช้ GPU ภายนอก โมดูลนี้มีการเคลือบผิวป้องกันแสงสะท้อนเพื่อลดแสงสะท้อนในสภาพแวดล้อมที่มีแสงจ้า ด้วยขนาดกะทัดรัด 120.7x75.8 มม. พื้นที่ใช้งาน 108.0x64.8 มม. และไดรเวอร์ LED ออนบอร์ด มีตัวเลือกการเชื่อมต่อสองแบบ: หัวต่อ IDC แบบกล่อง 20 พิน ระยะห่าง 2.54 มม. และขั้วต่อ FFC 20 พิน ระยะห่าง 1.0 มม. ให้การรวมระบบที่ยืดหยุ่นสำหรับ HMI อุตสาหกรรม เครื่องมือวัด แผงควบคุมบ้านอัจฉริยะ อุปกรณ์ทางการแพทย์ และแอปพลิเคชันจอแสดงผลยานยนต์
คุณสมบัติผลิตภัณฑ์
1. ความสว่างสูง 900cd/m2 สำหรับการอ่านภายใต้แสงแดดโดยตรง
ด้วยความสว่างทั่วไป 900cd/m2 จอแสดงผลนี้ยังคงมองเห็นได้ชัดเจนภายใต้แสงแดดโดยตรง ทำให้เหมาะสำหรับตู้กลางแจ้ง แผงอุปกรณ์การเกษตร และเครื่องมือวัดทางทะเลที่แสงแวดล้อมไม่สามารถควบคุมได้
2. EVE2 Graphics Engine ในตัว — จอแสดงผลอัจฉริยะโดยไม่ต้องใช้ GPU ภายนอก
ตัวควบคุม EVE2 ในตัวจัดการการเรนเดอร์ การถอดรหัสการสัมผัส และเอาต์พุตเสียงทั้งหมดบนโมดูลผ่านคำสั่ง SPI สิ่งนี้จะช่วยลดภาระของ MCU โฮสต์และเร่งการพัฒนา GUI เหมาะสำหรับระบบฝังตัวที่มีทรัพยากรจำกัด
3. มุมมอง IPS เต็มรูปแบบ 80/80/80/80
แผง IPS ให้สีและความคมชัดที่สม่ำเสมอจากทุกทิศทางการมอง ทำให้สามารถอ่านได้หลายผู้ปฏิบัติงานในห้องควบคุมอุตสาหกรรม สถานีตรวจวัดทางการแพทย์ และเทอร์มินัลที่ใช้งานร่วมกัน
4. การเคลือบผิวป้องกันแสงสะท้อนสำหรับสภาพแวดล้อมที่ท้าทาย
การเคลือบ AG ช่วยลดแสงสะท้อนแบบกระจกเงาจากแสงไฟเหนือศีรษะหรือแสงสะท้อนภายนอก ทำให้มั่นใจได้ว่าความสว่างจะไม่สูญเสียไปกับการสะท้อนบนพื้นผิว ซึ่งเป็นคุณสมบัติที่สำคัญสำหรับจอแสดงผลแผงหน้าปัดรถยนต์และแผงภายนอกที่โดนแสงแดด
5. แผงสัมผัสแบบคาปาซิทีฟพร้อมความยืดหยุ่นของอินเทอร์เฟซคู่

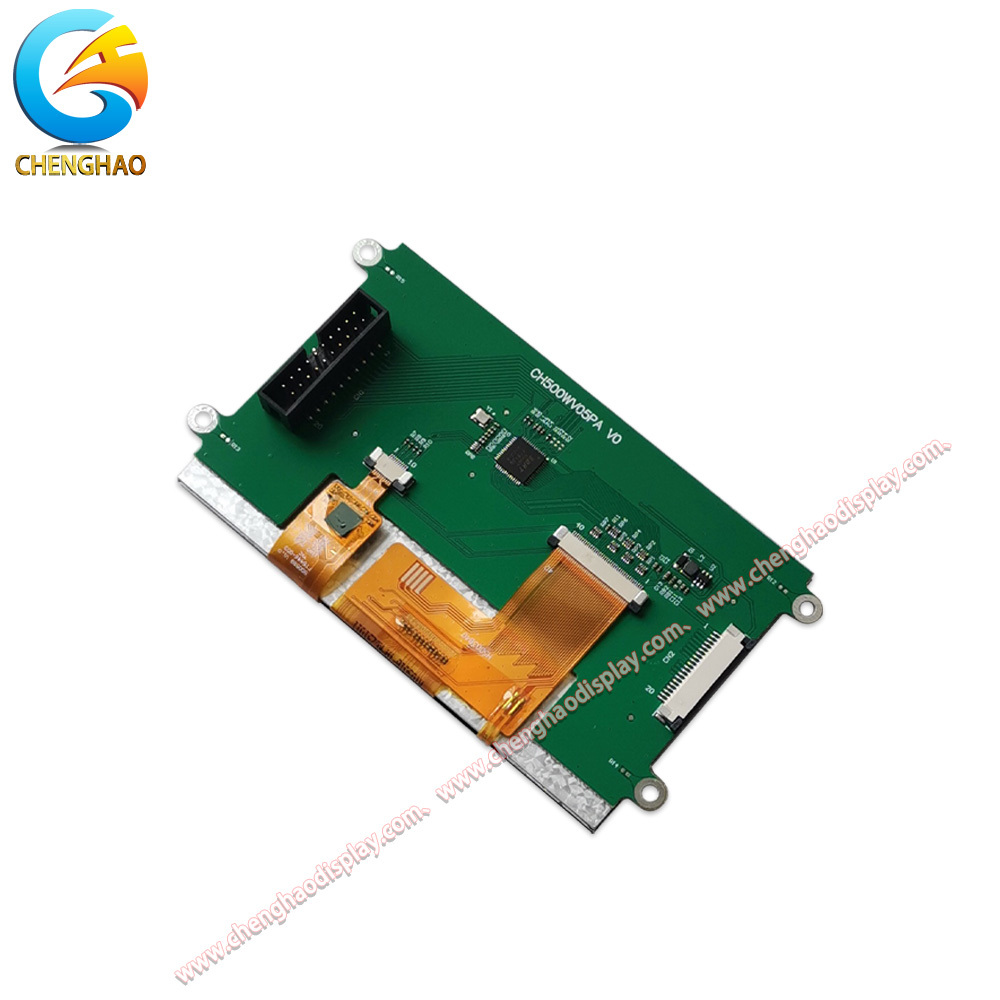

แผงสัมผัสแบบคาปาซิทีฟแบบโปรเจคทีฟรองรับท่าทางการสัมผัสหลายจุด ในขณะที่การออกแบบขั้วต่อคู่ (หัวต่อ IDC 2.54 มม. + FFC 1.0 มม.) ให้ความยืดหยุ่นในการเดินสายสำหรับดีไซน์ตู้ที่แตกต่างกันในแอปพลิเคชันฝังตัว
ภาพวาดผลิตภัณฑ์
ข้อมูลจำเพาะโดยละเอียด
| รายการ |
ค่า |
| ชื่อโมดูล |
โมดูลจอแสดงผล IPS TFT LCD ขนาด 5.0 นิ้ว พร้อมแผงสัมผัสแบบคาปาซิทีฟและ EVE2 Graphics Engine |
| หมายเลขโมดูล |
CH500WV05PA |
| โหมดการแสดงผล |
Transmissive / Normally Black |
| ขนาดหน้าจอ |
5.0 นิ้ว |
| ความละเอียด |
800x480 |
| ทิศทางการมอง |
80/80/80/80 (มุมมองเต็ม) |
| ความสว่างหน้าจอ |
900 cd/m2 (ทั่วไป) |
| อินเทอร์เฟซโมดูล |
SPI (โหมด D-SPI / Q-SPI) |
| จำนวนพิน FPC |
20 พิน (หัวต่อ IDC แบบกล่อง 2.54 มม. / FFC 1.0 มม.) |
| ขนาดโมดูล |
120.7(กว้าง)x75.8(สูง) มม. |
| ขนาดพื้นที่ใช้งาน |
108.0(กว้าง)x64.8(สูง) มม. |
| ประเภทการสัมผัส |
สัมผัสแบบคาปาซิทีฟ (CTP) |
| ป้องกันแสงสะท้อน |
ใช่ (เคลือบ AG) |
บทนำที่ปรับแต่งเอง
Chenghao นำเสนอการปรับแต่งระดับมืออาชีพสำหรับโมดูล TFT LCD, จอแสดงผล LCD แบบโมโน, โมดูล OLED สี และโมดูล OLED แบบโมโน เรานำเสนอ:
- การปรับแต่ง FPC: รูปทรง FPC, ความยาว และจำนวนพินที่กำหนดเองเพื่อให้เข้ากับตู้และเลย์เอาต์ขั้วต่อของคุณ
- การปรับอินเทอร์เฟซ: มีตัวเลือกอินเทอร์เฟซ SPI, MCU, RGB, MIPI, LVDS, EDP และ HDMI ให้เลือกเพื่อให้เหมาะกับแพลตฟอร์มโฮสต์ของคุณ
- การปรับความสว่าง: จาก 200-300 cd/m2 มาตรฐาน ไปจนถึงความสว่างสูง 500+ cd/m2 ปรับเทียบสำหรับการใช้งานภายในอาคารหรือการอ่านภายใต้แสงแดด
- การรวมระบบสัมผัส: การกำหนดค่าแบบคาปาซิทีฟ, แบบรีซิสทีฟ หรือแบบไม่มีการสัมผัส ตามความต้องการผลิตภัณฑ์ของคุณ
- การเคลือบป้องกันแสงสะท้อน: การบำบัดพื้นผิว AG เพื่อลดแสงสะท้อนจากสภาพแวดล้อมสำหรับสภาพแวดล้อมภายนอกอาคารและแสงสะท้อนสูง
- การปรับแต่งกระจกครอบหน้าจอ: ความหนา, รูปทรง, สี และการพิมพ์สกรีนลายไหมที่ปรับแต่งเองเพื่อให้เข้ากับแบรนด์และการออกแบบอุตสาหกรรมของคุณ
ติดต่อทีมวิศวกรของเราพร้อมข้อมูลจำเพาะของคุณเพื่อรับโซลูชันที่ปรับแต่งเอง
กรณีการใช้งาน
- แผง HMI อุตสาหกรรม: อินเทอร์เฟซ SPI พร้อม EVE2 graphics engine ในตัว ช่วยให้สามารถสร้างอินเทอร์เฟซควบคุมหน้าจอสัมผัสที่หลากหลายสำหรับเครื่องจักรที่ควบคุมด้วย PLC, สถานีควบคุมกระบวนการ และเทอร์มินัลผู้ปฏิบัติงานในโรงงาน โดยไม่ต้องใช้โปรเซสเซอร์โฮสต์ระดับสูง
- แผงควบคุมบ้านอัจฉริยะ: ขนาดกะทัดรัด 5.0 นิ้ว, การสัมผัสหลายจุดแบบคาปาซิทีฟ และความสว่าง 900cd/m2 ทำให้เหมาะสำหรับฮับอัตโนมัติในบ้านที่ติดตั้งบนผนัง, ตัวควบคุมสภาพอากาศ และอินเทอร์เฟซระบบรักษาความปลอดภัยที่มองเห็นได้แม้ในห้องที่มีแสงสว่างจ้า
- เครื่องมือวัดทางทะเลและกลางแจ้ง: ความสว่างสูงร่วมกับการเคลือบป้องกันแสงสะท้อนช่วยให้มองเห็นได้ภายใต้แสงแดดโดยตรง เหมาะสำหรับจอแสดงผลแผงหน้าปัดเรือ, เครื่องมือนำทาง GPS และอุปกรณ์วัดกลางแจ้ง
- อุปกรณ์ตรวจวัดทางการแพทย์: มุมมองเต็มรูปแบบ IPS และอัตราส่วนคอนทราสต์สูงช่วยให้อ่านได้หลายมุมในสภาพแวดล้อมทางคลินิก เหมาะสำหรับจอภาพผู้ป่วย, จอแสดงผลปั๊มยา และเทอร์มินัลวินิจฉัยแบบพกพา
คำถามที่พบบ่อย
Q1: จอแสดงผลนี้รองรับโหมด SPI ใดบ้าง?
โมดูลนี้รองรับทั้งโหมด D-SPI (เลนข้อมูลเดี่ยว) และ Q-SPI (เลนข้อมูลควอด) ซึ่งสามารถกำหนดค่าได้ผ่านตัวควบคุม EVE2 เพื่อแบนด์วิดท์ที่สูงขึ้นในแอปพลิเคชันที่เน้นกราฟิก
Q2: สามารถปรับความสว่างได้หรือไม่?
ใช่ ไดรเวอร์ LED ออนบอร์ด (ทำงานผ่านการควบคุม PWM ของ EVE2) ช่วยให้สามารถปรับความสว่างของแสงพื้นหลังได้ด้วยซอฟต์แวร์ตั้งแต่ 0 ถึง 900cd/m2
Q3: จำเป็นต้องใช้ GPU หรือตัวควบคุมจอแสดงผลแยกต่างหากหรือไม่?
ไม่ EVE2 graphics engine ในตัวจัดการการเรนเดอร์ การถอดรหัสการสัมผัส และเอาต์พุตเสียงทั้งหมดบนบอร์ด โดยสื่อสารกับ MCU โฮสต์ผ่านคำสั่ง SPI แบบง่าย
Q4: ท่าทางการสัมผัสใดบ้างที่รองรับ?
แผงสัมผัสแบบคาปาซิทีฟแบบโปรเจคทีฟรองรับท่าทางการสัมผัสเดี่ยว, การสัมผัสหลายจุด (สูงสุด 5 จุด), การปัด และการซูมแบบบีบ ซึ่งสามารถกำหนดค่าได้ผ่าน EVE2 touch engine
Q5: สามารถปรับแต่ง FPC และขั้วต่อได้หรือไม่?
ใช่ Chenghao นำเสนอ FPC outline, จำนวนพิน และประเภทขั้วต่อ (IDC, FFC, ZIF) ที่กำหนดเองเพื่อให้เข้ากับตู้และข้อกำหนดอินเทอร์เฟซเฉพาะของคุณ
