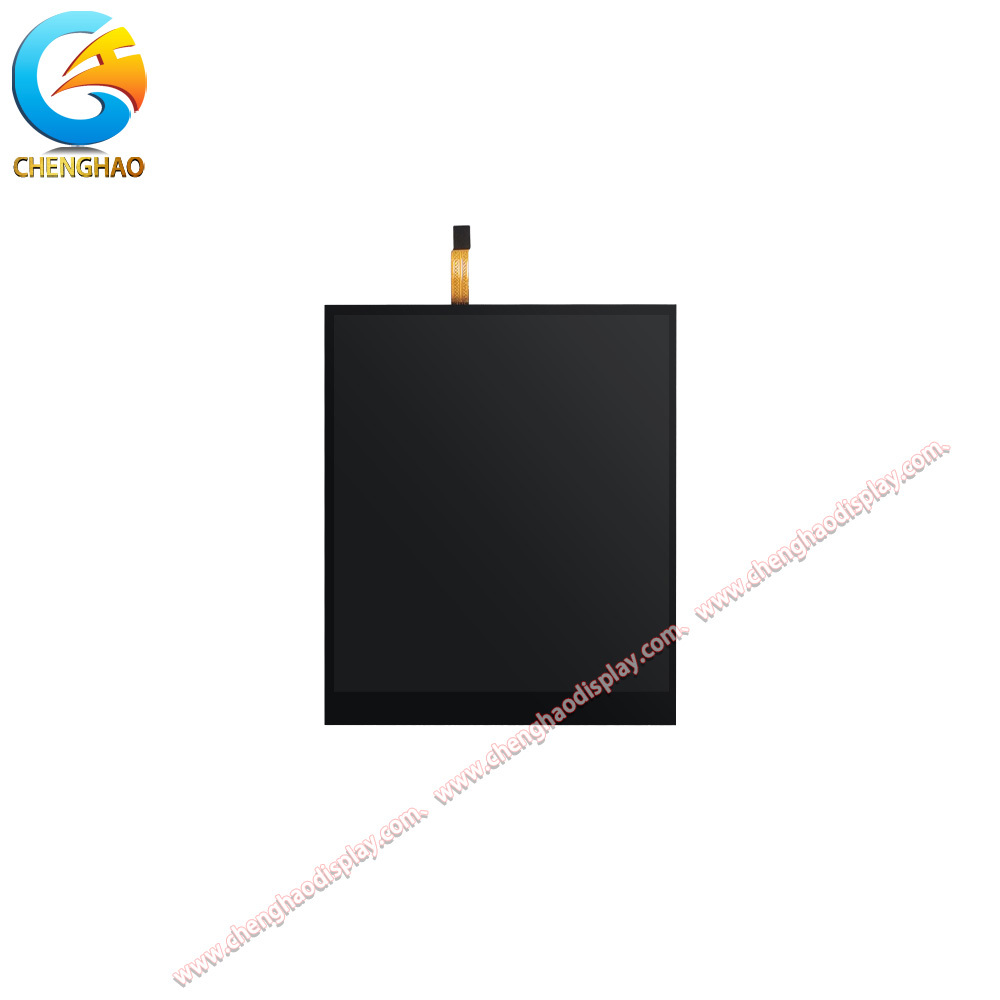

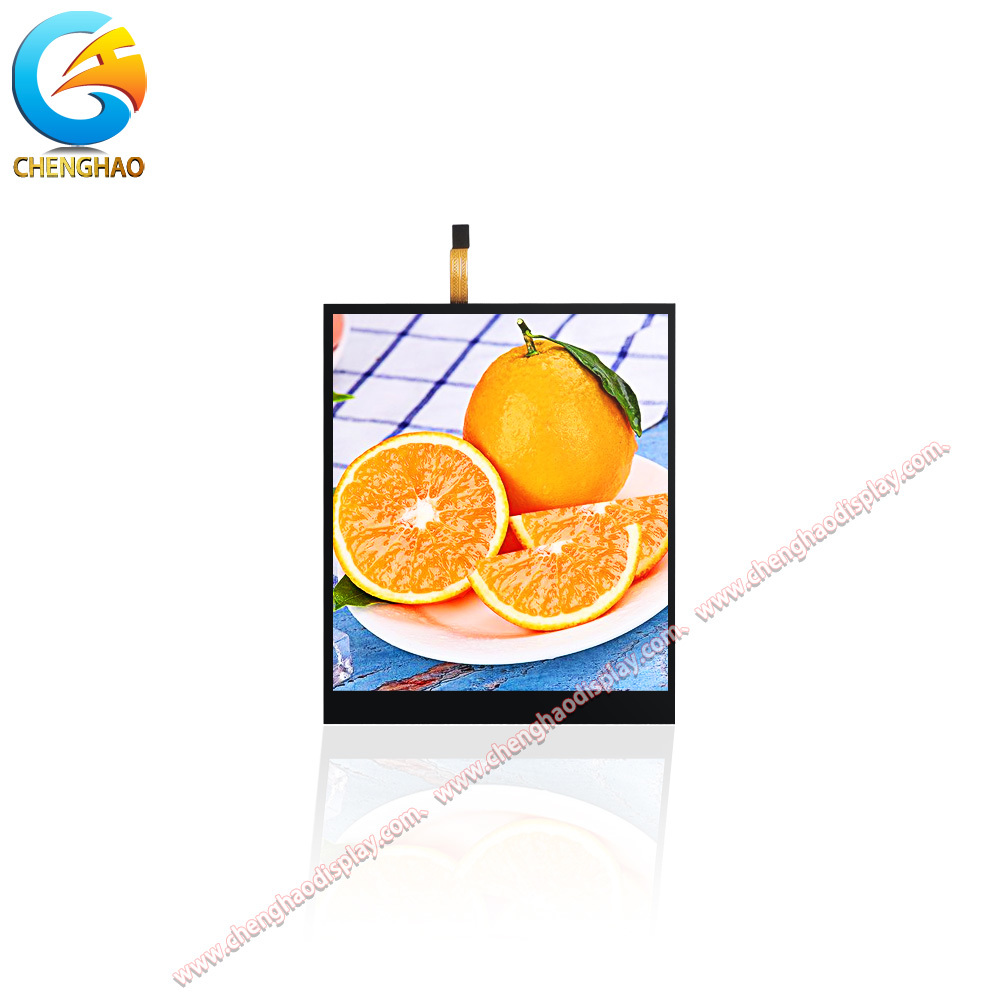

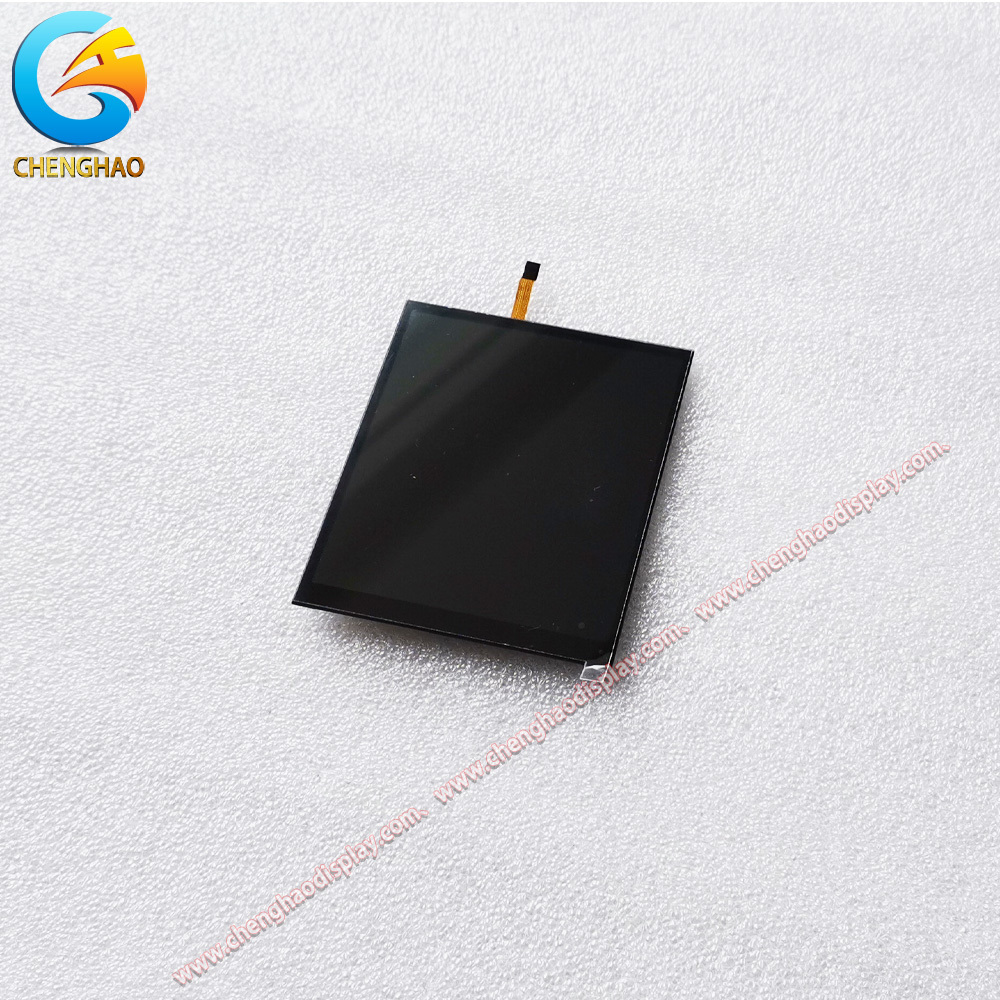

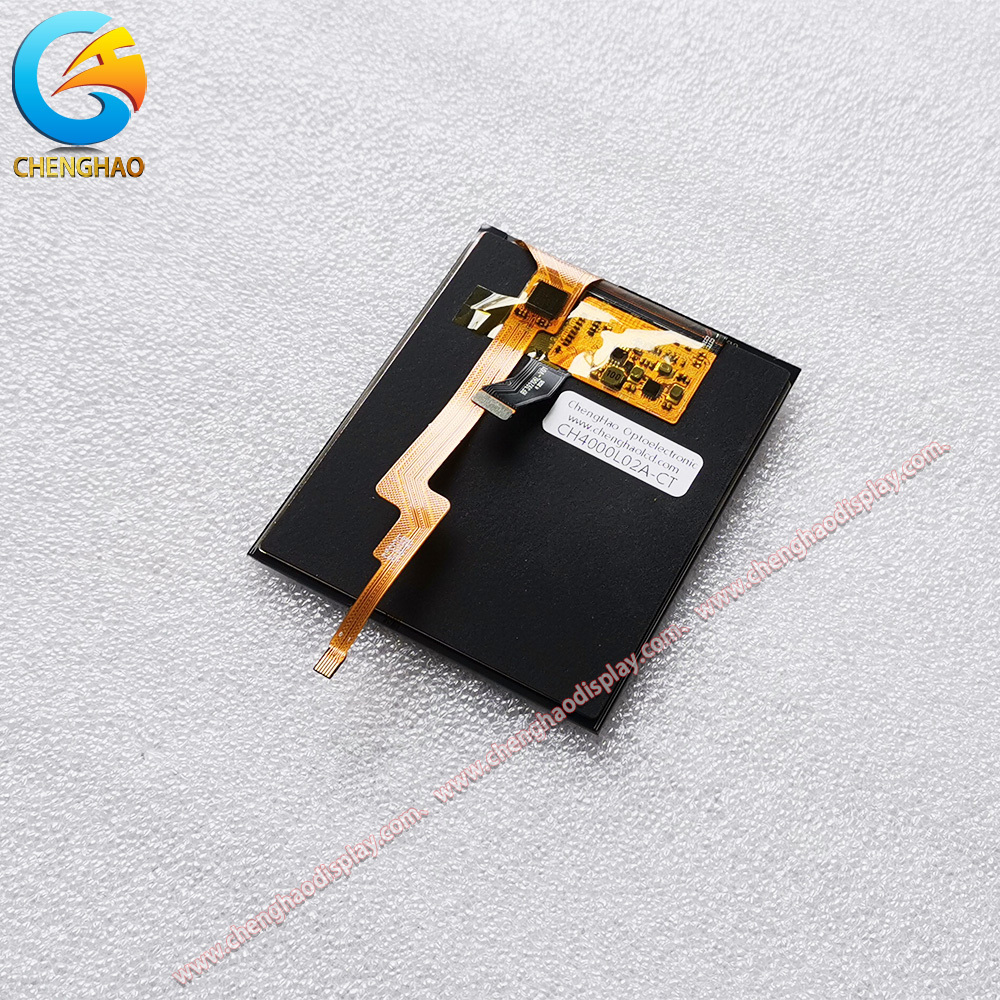

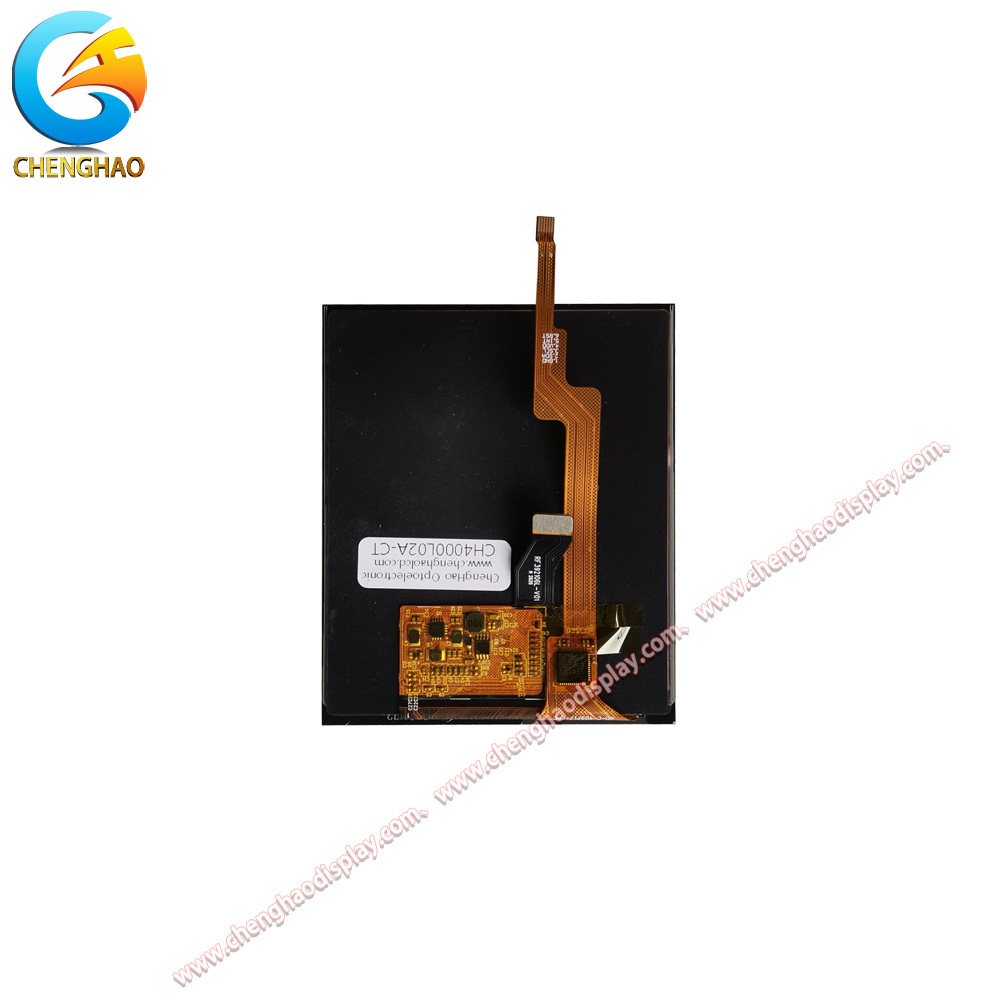

โมดูลจอแสดงผล AMOLED ขนาด 3.92 นิ้ว ความละเอียด 1080x1240 พร้อมอินเทอร์เฟซ MIPI และระบบสัมผัสแบบคาปาซิทีฟ

คําอธิบายสินค้า

CH400OL02A-CT เป็นโมดูล AMOLED 3.92 นิ้ว ที่มีความละเอียด 1080x1240 เทคโนโลยี AMOLED ที่ปล่อยตัวเอง และความสว่างสูง 700cd / m2 สําหรับคุณภาพภาพภาพที่สดใสอุปกรณ์พร้อมกับอินเตอร์เฟซ MIPI DSI 4 เลน และแผ่นสัมผัสประปาแบบกระจายภาพที่มีโครงสร้าง GFF, โมดูลนี้ให้ภาพที่ชัดเจนกับมุมมองกว้าง 80/80/80/80. กระจกปกที่บูรณาการมีความแข็งแรง 6H และความผ่าน ≥87% สําหรับความทนทานและความชัดเจน.ความดัน 8V IO และรองรับช่วงอุณหภูมิที่กว้างจาก -20 °C ถึง +70 °C, โมดูล AMOLED compact นี้เหมาะสําหรับเครื่องมือพกพาระดับสูง, อุปกรณ์มือถือทางการแพทย์, เครื่องมือวินิจฉัยที่ใส่ได้, และแผ่นควบคุมฉลาดระดับพรีเมี่ยมที่ต้องการสีดําลึกและความแตกต่างสูง

ลักษณะสินค้า

1. 3.92 นิ้ว AMOLED ปานล์การออกแสงด้วยตนเอง

เทคโนโลยี AMOLED ส่งพิกเซลที่สว่างเป็นตัวต่อตัว เพื่อให้มีสัดส่วนความแตกต่างที่ไม่สิ้นเชิง และสีดําจริงให้คุณภาพภาพภาพที่ดีกว่าเมื่อเทียบกับ TFT LCDs แบบดั้งเดิมสําหรับเครื่องมือระดับสูงและจอทางการแพทย์.

2. ความละเอียดสูงสุด 1080x1240 ความละเอียด 700cd/m2 ความสว่าง

ด้วยพิกเซลมากกว่า 1.3 ล้านพิกเซลที่รวมอยู่ในหน้าจอขนาด 3.92 นิ้ว และความสว่าง 700cd/m2 หน่วยนี้ทําให้ข้อความที่ชัดเจนมากและสีสันสดใส แม้แต่ภายใต้แสงสว่างที่เข้มงวด.

3. MIPI DSI 4-Lane Interface สําหรับการถ่ายทอดข้อมูลความเร็วสูง

อินเตอร์เฟซ MIPI รองรับการสตรีมวีดีโอความกว้างขวางสูง เหมาะสําหรับการใช้งานการถ่ายภาพในเวลาจริง, จอแสดงออสซิลโลสโกป, และอินเตอร์เฟสผู้ใช้งานกราฟฟิกที่ต้องการอัตราเฟรมที่เรียบร้อย

4. GFF การสัมผัสความจุด้วยกระจกปก 6H ที่มีความร้อน

แผ่นสัมผัสแบบประกอบความจุแบบกระจายภาพที่มีโครงสร้างจาก GFF รวมกันความผ่านทางแสง ≥ 87% กับกระจกปก 6H ที่ทนรอยขีดข่วนทําให้การปฏิสัมพันธ์ multi-touch ที่ตอบสนองได้พร้อมความทนทานที่พิเศษสําหรับอุปกรณ์มือถือที่ใช้ในสนาม.

5ระยะอุณหภูมิที่กว้าง (-20 °C ถึง + 70 °C) และความดัน IO 1.8V ต่ํา

ออกแบบมาเพื่อใช้งานในระบบแบตเตอรี่และภายนอกระยะอุณหภูมิการทํางานที่กว้างและการทํางานแบบความดันต่ํา ให้ความสามารถในการทํางานที่น่าเชื่อถือได้ในเครื่องมือพกพาและอุปกรณ์ติดตามสิ่งแวดล้อม.

ภาพวาดสินค้า

ข้อมูลรายละเอียด

การนําเสนอที่กําหนดเอง

Chenghao ส่งการปรับแต่งมืออาชีพผ่านโมดูล TFT LCD, จอ LCD โมโน, โมดูล OLED สี, และโมดูล OLED โมโน

• FPC Tailoring:ลักษณะ FPC ที่กําหนดเอง ความยาว และจํานวนปิน เพื่อให้ตรงกับการวางแผนของกระเป๋าและเครื่องเชื่อม
• การปรับเปลี่ยนอินเตอร์เฟซ:SPI, MCU, RGB, MIPI, LVDS, EDP, และ HDMI ตัวเลือกอินเตอร์เฟซที่มีให้เหมาะสมกับแพลตฟอร์มโฮสต์ของคุณ
• การปรับความสว่าง:จากมาตรฐาน 200-300 cd/m2 ถึงความสว่างสูง 500+ cd/m2, ปรับขนาดสําหรับการใช้งานภายในหรือแสงอาทิตย์ที่อ่านได้
• การบูรณาการสัมผัส:การสัมผัสแบบประกอบความจุ, การสัมผัสแบบประกอบความต้านทาน, หรือการประกอบแบบไม่สัมผัส ตามความต้องการของสินค้าของคุณ
• การเคลือบกันแสงสว่าง:การบํารุงผิวของ AG เพื่อลดการสะท้อนของสภาพแวดล้อมภายนอกและสภาพแวดล้อมที่มีแสงสว่างสูง
• การปรับแต่งกระจกปก:ผสมผสานความหนาของกระจก รูปทรง สี และการพิมพ์ผ้าไหม เพื่อให้ตรงกับแบรนด์และการออกแบบอุตสาหกรรมของคุณ

ติดต่อทีมงานวิศวกรรมของเรา ด้วยรายละเอียดของคุณ เพื่อหาคําตอบที่เหมาะสม

กรณีใช้งาน

• อุปกรณ์การแพทย์มือถือระดับสูง:The ultra-sharp 1080x1240 AMOLED resolution with true blacks and 700cd/m² brightness enables crisp visualization of vital signs and diagnostic imagery on portable patient monitors and handheld ultrasound devices.
• อุปกรณ์วินิจฉัยที่ใส่ได้ในระดับพรีเมี่ยม:ขนาดขนาดเล็ก 3.92 นิ้ว การทํางาน 1.8 วอลต์พลังงานต่ํา และการสัมผัสแบบจุทําให้มันเหมาะสําหรับเครื่องวัดอ๊อกซิเมตรเต้นรําที่ทันสมัย เครื่องอ่าน ECG พกพา และเครื่องติดตามสุขภาพที่ใส่ได้ที่ต้องการผลิตการแสดงภาพที่สดใส.
• อุปกรณ์ออสซิลโลสโกปอุตสาหกรรมและอุปกรณ์การทดสอบ:อินเตอร์เฟซความกว้างแบนด์สูง MIPI DSI รองรับการแสดงรูปคลื่นในเวลาจริงในความละเอียดสูง เหมาะสําหรับออสซิลโลสโกปแบบพกพา เครื่องวิเคราะห์สเปคตรัมและอุปกรณ์ทดสอบสนามที่ความชัดเจนของรูปคลื่นมีความสําคัญ.
• เครื่องปิดข้อมูลมือกลางแจ้ง:ความสว่าง 700cd / m2 กระจกกันรอย 6H และช่วงอุณหภูมิที่กว้าง -20 °C ถึง +70 °C รับประกันการทํางานที่น่าเชื่อถือสําหรับเครื่องสแกน logistics, เครื่องติดตามโซ่เย็น และ PDA อุตสาหกรรมกลางแจ้ง

FAQ

Q1: โปรโตคอลอินเตอร์เฟซสําหรับ AMOLED รายการนี้คืออะไร?

โมดูลนี้ใช้อินเตอร์เฟซ MIPI DSI 4 เลนสําหรับแผ่น AMOLED และ I2C สําหรับตัวควบคุมสัมผัสแบบจุจุ โดยให้การส่งวีดีโอความเร็วสูงและการสื่อสารข้อมูลสัมผัส

Q2: AMOLED เปรียบเทียบกับ LCD TFT แบบดั้งเดิมอย่างไรสําหรับการใช้งานนี้?

เทคโนโลยี AMOLED ให้พิกเซลที่ออกแสงด้วยตนเองสําหรับสีดําแท้, อัตราการแตกต่างที่ไม่สิ้นเชิง, สีสีที่กว้างกว่า, และโปรไฟล์ที่บางกว่าเทียบกับ TFT LCD, ทําให้มันเหมาะสมสําหรับอุปกรณ์พกพาพรีเมี่ยม.

Q3: การสัมผัสอะไรที่รองรับ?

แพเนลสัมผัสแบบจุ GFF รองรับการแสดงอาการ multi-touch (สูงสุด 5 จุด) รวมถึงการแตะ, swipe และ pinch-to-zoom สามารถตั้งค่าผ่านเครื่องควบคุมสัมผัส I2C ได้

Q4: ความสว่างของจอสามารถปรับได้หรือไม่?

ใช่ ความสว่างของ AMOLED สามารถปรับได้อย่างไดนามิก ผ่านอินเตอร์เฟซคําสั่ง MIPI DSI ทําให้สามารถควบคุมความสว่างได้โดยอัตโนมัติ โดยใช้ผลตอบสนองจากเซ็นเซอร์แสงแวดล้อม เพื่อปรับปรุงพลังงาน

Q5: กระจกปิดสามารถเปลี่ยนหรือปรับแต่งได้หรือไม่?

ใช่ เชงฮาโอะให้เลือกแก้วปิดตามต้องการ ทั้งความหนา รูปทรง สี การพิมพ์ผ้าไหม และการรักษาผิว เพื่อให้ตรงกับความต้องการการออกแบบอุตสาหกรรมของสินค้าของคุณ
