คําอธิบายสินค้า

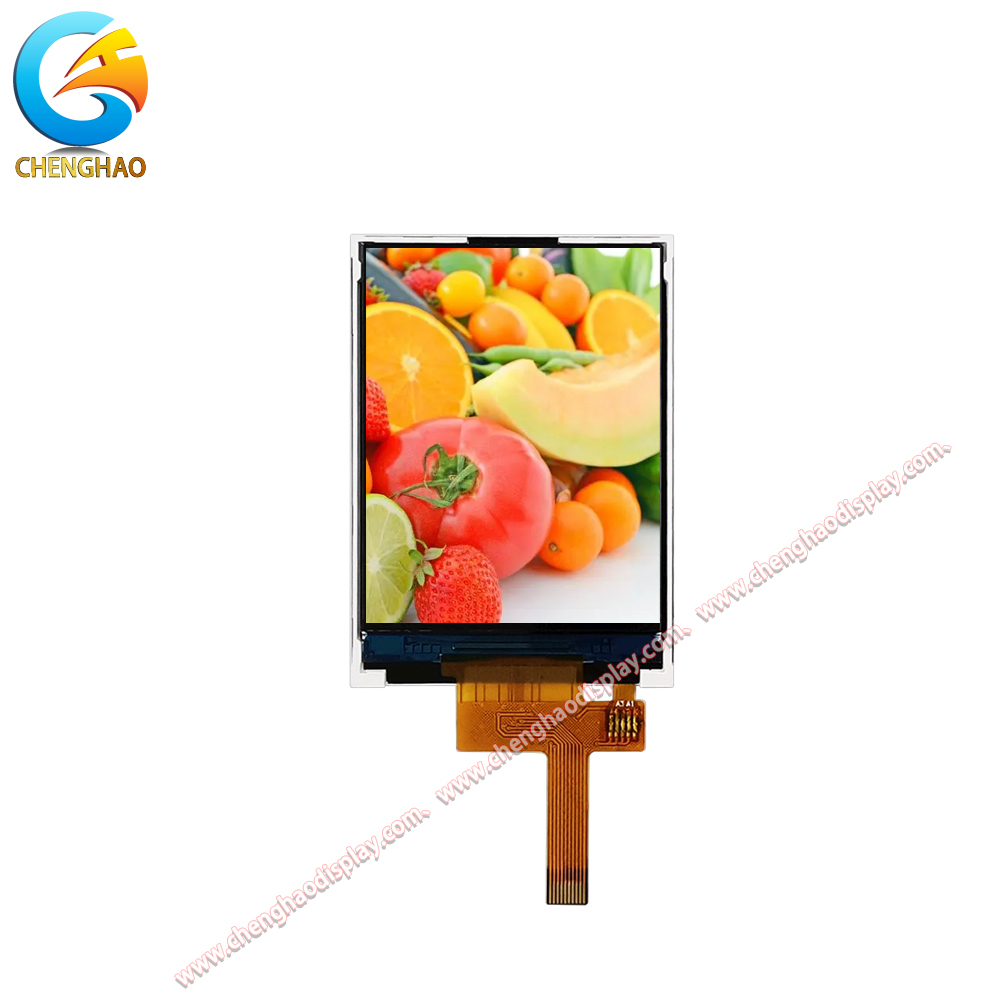

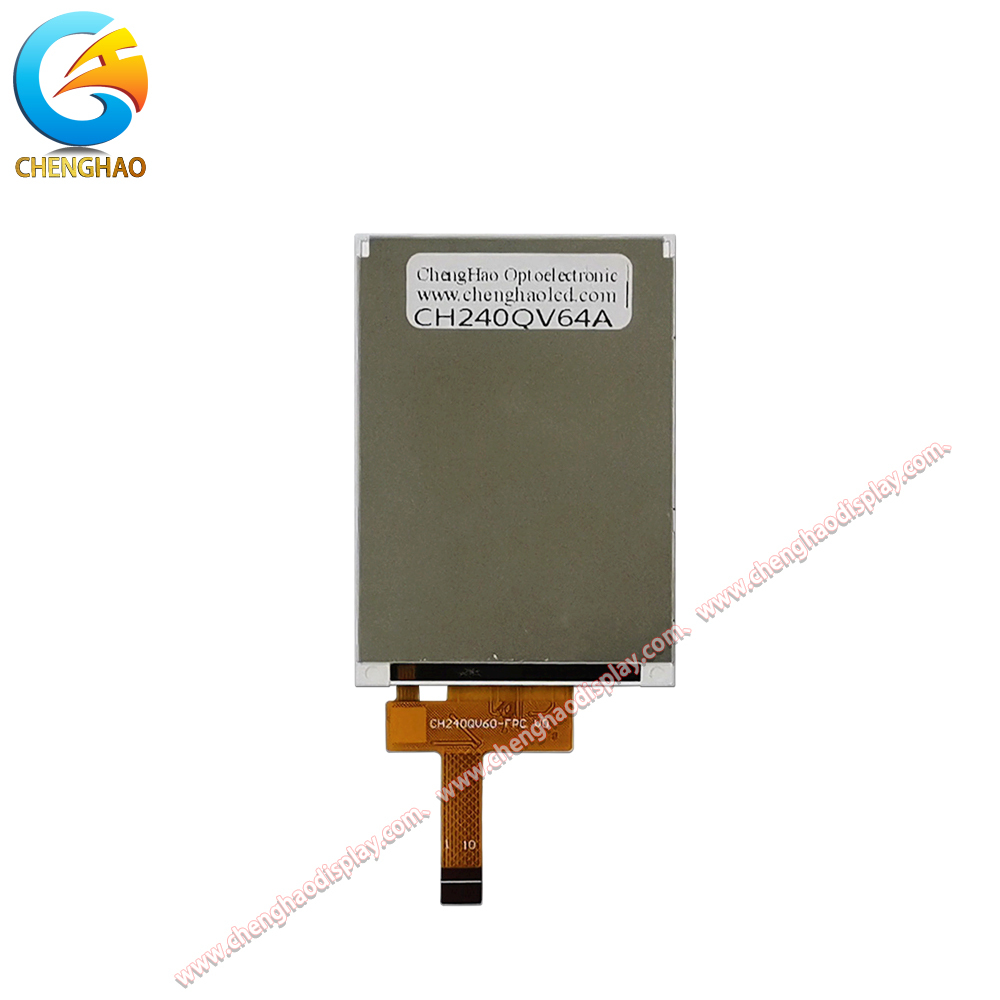

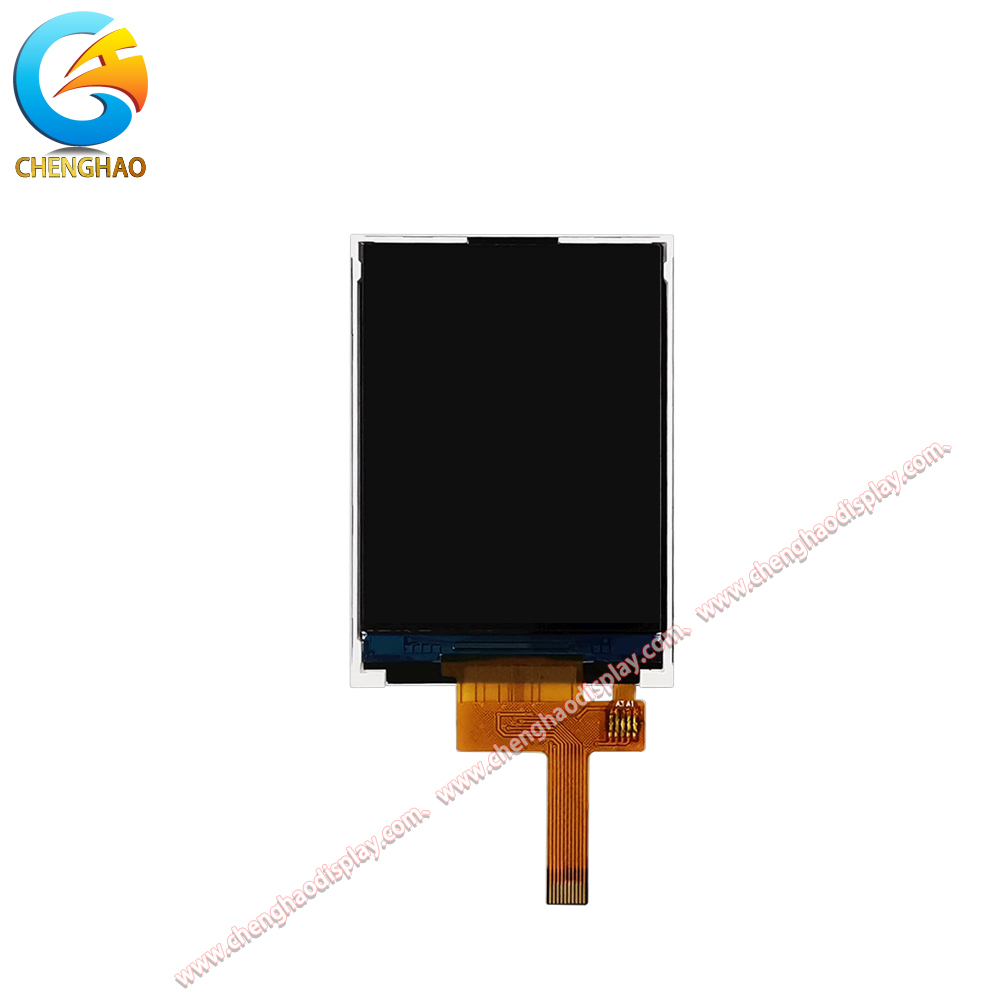

CH240QV64A เป็นโมดูล LCD IPS TFT ขนาด 2.4 นิ้ว มีความละเอียด 240x320, อินเตอร์เฟซ SPI 4-Line และความสว่าง 300cd / m2 ออกแบบมาสําหรับระบบจํากัดขนาดเล็กพร้อมมุมมองเต็ม 80/80/80/80 และโหมดการแสดงสีดําปกติหน่วยนี้รองรับอุณหภูมิการทํางานที่กว้างจาก -20 °C ถึง +70 °C ทําให้มันเหมาะสําหรับแผ่นควบคุมอุตสาหกรรมเครื่องมือพกพาด้วยการเชื่อมต่อ SPI 10 ปินที่คอมพัคต์, จอนี้สามารถบูรณาการตรงไปตรงมากับ MCU ที่มีจํานวนปินต่ําโดยยังคงการแสดงภาพ 240x320 พิกเซลที่ชัดเจนแผ่น IPS รับประกันความสามารถอ่านแสงอาทิตย์เมื่อคู่กับการออกแบบห้องพักที่เหมาะสม, ในขณะที่โหมดสีดําปกติให้สีดําลึกและสัดส่วนความแตกต่างที่ดีสําหรับการใช้งานที่ต้องการการแสดงภาพข้อมูลที่ชัดเจนในสภาพแสงแวดล้อมที่แตกต่างกัน
ลักษณะสินค้า
1. หน้าจอ IPS ขนาด 2.4 นิ้ว ที่คอมแพคต์ สําหรับระบบที่ติดตั้งที่จํากัดพื้นที่
หน่วยขนาดเล็ก 2.4 นิ้ว สามารถใช้ได้ในเครื่องวัดมือ เครื่องมือวินิจฉัยพกพา และแผ่นควบคุม IoT ที่คอมแพคต์
2มุมมองเต็ม 80/80/80/80 สําหรับการอ่านหลายตําแหน่ง
เทคโนโลยีแผ่น IPS รับประกันให้มีสีสันและความแตกต่างที่คงที่ จากทิศทางการดูใด ๆทําให้ผู้ประกอบการสามารถอ่านข้อมูลได้ชัดเจนจากตําแหน่งนอกแกนในแผ่นอุปกรณ์อุตสาหกรรมและสถานีติดตาม.
3ระยะอุณหภูมิการทํางานที่กว้าง (-20°C ถึง +70°C)
ผลงานที่น่าเชื่อถือในสภาพแวดล้อมที่รุนแรง ทําให้โมดูลนี้ เหมาะสําหรับเครื่องมือภายนอกและอินเตอร์เฟซควบคุมพื้นโรงงานที่เผชิญกับอัตราการเปลี่ยนแปลงของอุณหภูมิ.
4อินเตอร์เฟซ SPI 4 เส้นเรียบง่ายสําหรับการบูรณาการ MCU จํานวนปินต่ํา
ด้วยแค่ 10 พินและโปรโตคอล SPI ที่เรียบง่าย จอนี้สามารถเชื่อมต่อได้ง่ายๆ กับไมโครคอนโทรลเลอร์ที่ใช้ทรัพยากรจํากัด
5. โทรส่ง โหมดดําปกติด้วยความสว่าง 300cd / m2
รูปแบบจอสีดําปกติให้สีดําลึกและความแตกต่างสูงสําหรับการจดภาพข้อมูลที่ชัดเจน ขณะที่ความสว่าง 300cd / m2 รับประกันความสามารถอ่านได้ในสภาพแวดล้อมภายในและภายนอกที่มีเงา
ภาพวาดสินค้า
ข้อมูลรายละเอียด
| รายการ |
มูลค่า |
| ชื่อโมดูล |
2.4" โมดูล LCD IPS TFT |
| โมดูล เลข |
CH240QV64A |
| โหมดการแสดง |
สายส่ง / ปกติเป็นสีดํา |
| ขนาดจอ |
20.4 นิ้ว |
| การแก้ไข |
240x320 |
| ทิศทางการดู |
80/80/80/80 |
| ความสว่างของจอ |
300 cd/m2 (โดยทั่วไป) |
| อินเตอร์เฟซโมดูล |
SPI 4 เส้น |
| เลข FPC Pin |
10 ปิน |
| อุณหภูมิการทํางาน |
-20°C ~ +70°C |
| อุณหภูมิในการเก็บ |
-30°C ~ +80°C |
การนําเสนอที่กําหนดเอง
Chenghao ส่งการปรับแต่งมืออาชีพผ่านโมดูล TFT LCD, จอ LCD โมโน, โมดูล OLED สี, และโมดูล OLED โมโน
- FPC Tailoring:ลักษณะ FPC ที่กําหนดเอง ความยาว และจํานวนปิน เพื่อให้ตรงกับการวางแผนของกระเป๋าและเครื่องเชื่อม
- การปรับเปลี่ยนอินเตอร์เฟซ:SPI, MCU, RGB, MIPI, LVDS, EDP, และ HDMI ตัวเลือกอินเตอร์เฟซที่มีให้เหมาะสมกับแพลตฟอร์มโฮสต์ของคุณ
- การปรับความสว่าง:จากมาตรฐาน 200-300 cd/m2 ถึงความสว่างสูง 500+ cd/m2, ปรับขนาดสําหรับการใช้งานภายในหรือแสงอาทิตย์ที่อ่านได้
- การบูรณาการสัมผัส:การสัมผัสแบบประกอบความจุ, การสัมผัสแบบประกอบความต้านทาน, หรือการประกอบแบบไม่สัมผัส ตามความต้องการของสินค้าของคุณ
- การเคลือบกันแสงสว่าง:การบํารุงผิวของ AG เพื่อลดการสะท้อนของสภาพแวดล้อมภายนอกและสภาพแวดล้อมที่มีแสงสว่างสูง
- การปรับแต่งกระจกปก:ผสมผสานความหนาของกระจก รูปทรง สี และการพิมพ์ผ้าไหม เพื่อให้ตรงกับแบรนด์และการออกแบบอุตสาหกรรมของคุณ
ติดต่อทีมงานวิศวกรรมของเรา ด้วยรายละเอียดของคุณ เพื่อหาคําตอบที่เหมาะสม
กรณีใช้งาน
- เครื่องวัดพกพา:หน่วยคอมแพคต์ขนาด 2.4 นิ้ว และอินเตอร์เฟซ SPI 4 เส้นง่าย ทําให้จอนี้เหมาะสําหรับเครื่องวัดมือและเครื่องวิเคราะห์สเปคตรัมแบบพกพา ที่มีพื้นที่และจํานวนปินจํากัด.
- พานควบคุม IoT อุตสาหกรรม:อุณหภูมิการทํางานที่กว้าง -20 °C ถึง +70 °C และจอ IPS มุมมองเต็ม ให้การทํางานที่น่าเชื่อถือในหน่วยควบคุมพื้นโรงงานและเทอร์มินัลติดตามการเกษตรที่ฉลาด.
- อุปกรณ์การแพทย์มือถือ:โหมดสื่อสารสีดําปกติที่มีความสว่าง 300cd / m2 ส่งผลการอ่านข้อมูลที่ชัดเจนสําหรับเครื่องวัดกลูโคเซียพกพา เครื่องวัดอ๊อกซิเมตรและเครื่องมือติดตามผู้ป่วยขนาดเล็กที่ใช้ในสถานที่คลินิก.
- เครื่องติดตามโลจิสติกส์โซ่เย็น:ความสามารถในการปรับอุณหภูมิที่กว้างและอินเตอร์เฟซ SPI ที่ใช้พลังงานต่ํา เหมาะกับเครื่องบันทึกอุณหภูมิที่ใช้แบตเตอรี่และอุปกรณ์ติดตาม GPS ที่ถูกเผชิญกับสภาพแวดล้อมการขนส่งที่เย็น
FAQ
Q1: โปรต็อกอลอินเตอร์เฟสสําหรับจอนี้คืออะไร?
CH240QV64A ใช้อินเตอร์เฟซ SPI 4 เส้นที่มี 10 ปิน, รองรับการสื่อสารตรงไปตรงมากับ MCU จํานวนปินต่ําสําหรับแอพพลิเคชันที่ฝัง
Q2: หน่วยนี้สามารถทํางานในสภาพแวดล้อมกลางแจ้งได้หรือไม่
ใช่ ด้วยแผ่น IPS ความสว่าง 300cd / m2 และช่วงการทํางานที่กว้าง -20 °C ถึง +70 °C มันทํางานได้อย่างน่าเชื่อถือในแผ่นเครื่องมือกลางแจ้งและอุปกรณ์มือ
Q3: เครื่องแสดงไฟฟ้าต้องใช้ไฟฟ้าขนาดไหน?
โมดูลทํางานในระดับโลจิก 3.3V มาตรฐาน ซึ่งเข้ากันได้กับ ARM Cortex-M และแพลตฟอร์ม MCU พลังงานต่ําคล้ายกัน
Q4: FPC สามารถปรับแต่งได้สําหรับการจัดวางเครื่องเชื่อมต่าง ๆ ไหม?
ใช่ เชงฮาโอะให้รูป FPC ที่กําหนดเอง จํานวนปิน และตัวเลือกประเภทเครื่องเชื่อม เพื่อให้เหมาะกับความต้องการการออกแบบห้องและ PCB ของคุณ
Q5: ความสว่างสามารถปรับผ่านโปรแกรมได้หรือไม่?
ความสว่างสามารถควบคุมได้ผ่าน PWM dimming บนปิน LED ไฟเบาะหลัง ทําให้สามารถปรับแบบไดนามิกได้ตามสภาพแสงสว่างภายในหรือความต้องการในการประหยัดพลังงาน
