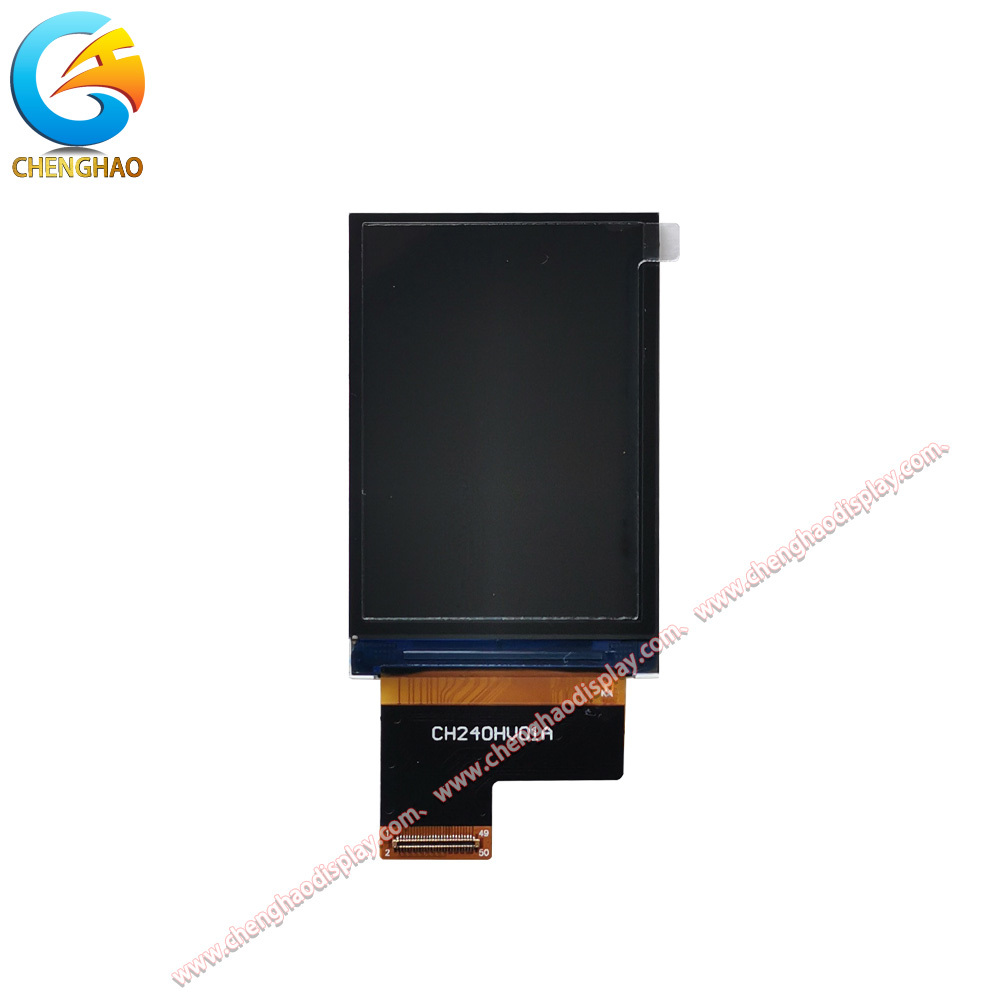

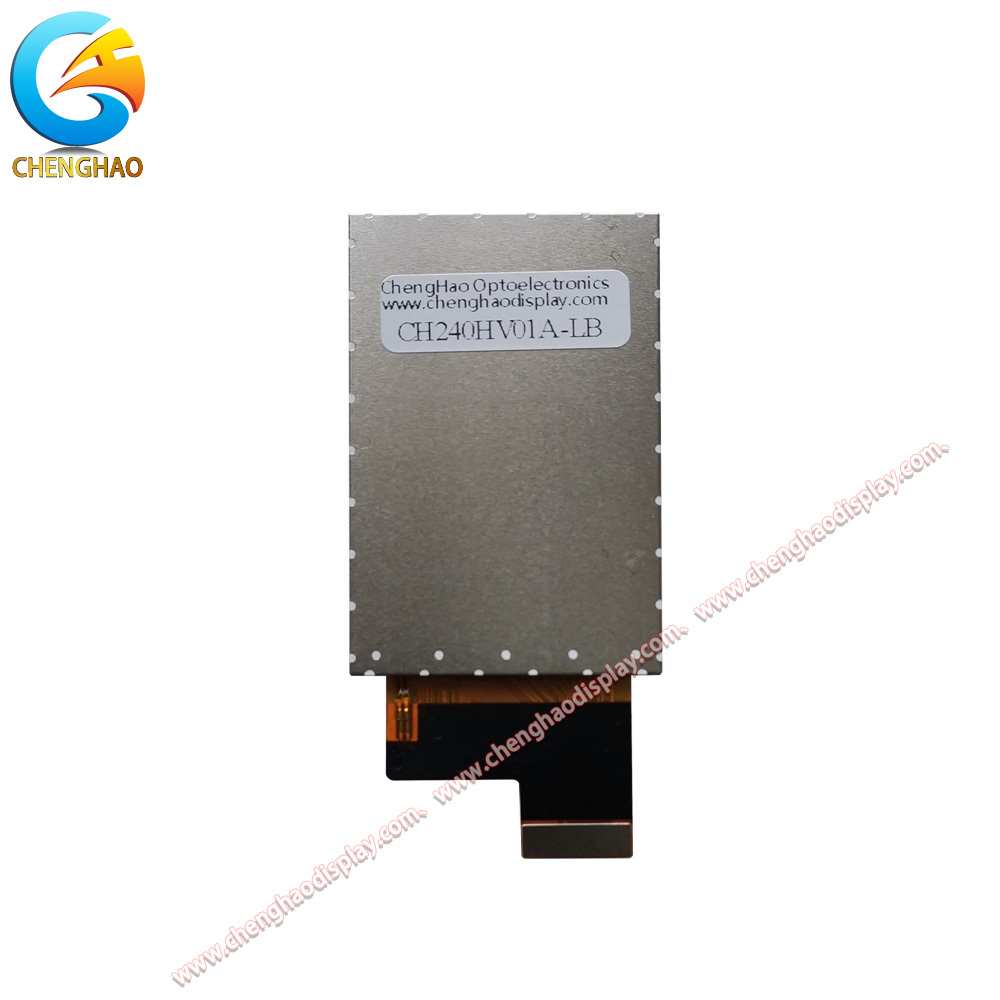

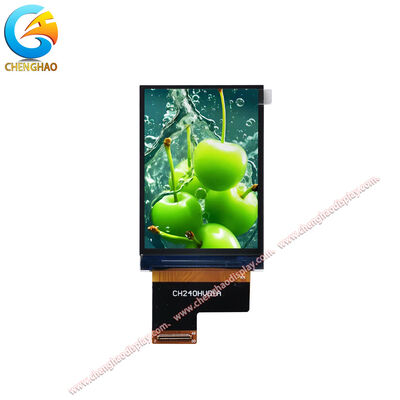

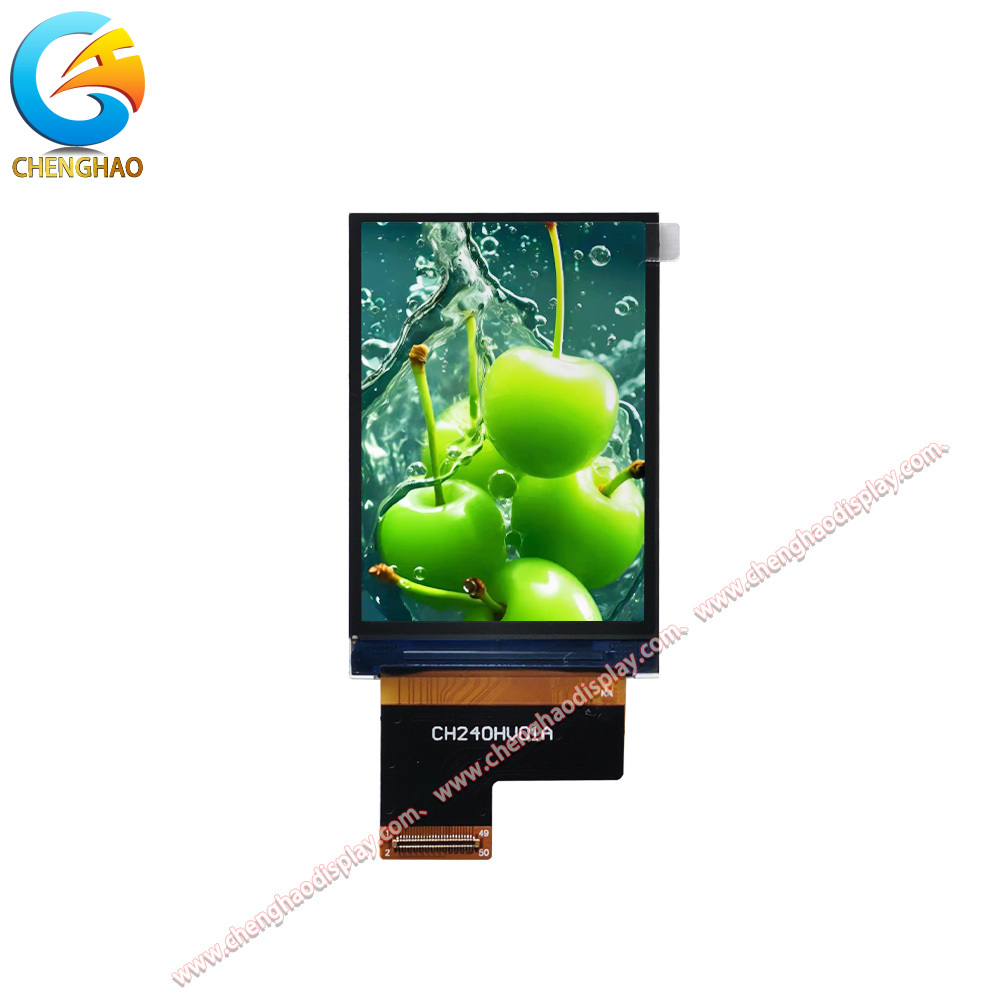

2.4 นิ้ว IPS TFT LCD Display Module 320x480 SPI RGB ความสว่างสูงสําหรับ HMI อุตสาหกรรม

คำอธิบายผลิตภัณฑ์

โมดูลจอแสดงผล IPS TFT LCD ขนาด 2.4 นิ้วนี้ให้ความละเอียด 320 x (RGB) x 480 พร้อมตัวเลือกอินเทอร์เฟซ SPI และ RGB ให้ความสว่างทั่วไป 950 cd/m2 สำหรับการอ่านภายใต้แสงแดด ทิศทางการมองเห็นทุกมุม 80/80/80/80 และช่วงอุณหภูมิการทำงานที่กว้างตั้งแต่ -20 ถึง +70 องศาเซลเซียส โมดูลนี้ใช้โหมดการแสดงผลแบบ IPS แบบส่งผ่านสีดำปกติ และมาพร้อมกับกระจกครอบแบบกำหนดเองและการเคลือบผิว AG บวก AF ใช้ FPC แบบ 50 พิน และรองรับการจัดเก็บตั้งแต่ -30 ถึง +80 องศาเซลเซียส การกำหนดค่านี้ไม่จำเป็นต้องมีฟังก์ชันสัมผัส ทำให้เหมาะสำหรับแผง HMI อุตสาหกรรมภายนอก อุปกรณ์ทางการแพทย์ และเทอร์มินัลเครื่องมือวัดที่ต้องการความสามารถในการอ่านที่เสถียรและการจัดหาในระยะยาวที่เชื่อถือได้

คุณสมบัติผลิตภัณฑ์

• ความสว่างสูง 950 cd/m2 ให้ประสิทธิภาพการอ่านภายใต้แสงแดดสำหรับการใช้งานภายนอกอาคาร
• โหมด IPS แบบส่งผ่านสีดำปกติพร้อมทิศทางการมองเห็น 80/80/80/80 ช่วยรักษาคุณภาพของภาพให้สม่ำเสมอจากทุกมุม
• ช่วงอุณหภูมิการทำงานที่กว้างตั้งแต่ -20 ถึง +70 องศาเซลเซียส ช่วยให้การทำงานที่เชื่อถือได้ในสภาพแวดล้อมที่สมบุกสมบัน
• กระจกครอบแบบกำหนดเองพร้อมการเคลือบผิว AG บวก AF ช่วยลดแสงสะท้อนและปกป้องจอแสดงผลในอุปกรณ์แบบฝัง

แบบร่างผลิตภัณฑ์

ข้อมูลจำเพาะโดยละเอียด

บทนำที่กำหนดเอง

Chenghao ให้บริการโมดูลจอแสดงผลแบบกำหนดเองสำหรับโมดูล TFT LCD, จอแสดงผล mono LCD, โมดูล OLED สี และโมดูล OLED สี การปรับแต่งครอบคลุมเลย์เอาต์ FPC และการกำหนดค่าพิน, การเลือกอินเทอร์เฟซรวมถึง SPI, MCU, RGB, MIPI, LVDS, EDP และ HDMI, ระดับความสว่างตั้งแต่มาตรฐาน 200 ถึง 300 cd/m2 ไปจนถึงความสว่างสูงกว่า 500 cd/m2, ระบบสัมผัสแบบคาปาซิทีฟ, ระบบสัมผัสแบบตัวต้านทาน หรือตัวเลือกที่ไม่มีระบบสัมผัส, การเคลือบผิวป้องกันแสงสะท้อน และการออกแบบกระจกครอบที่มีความหนา รูปร่าง สี และการพิมพ์ซิลค์สกรีนที่กำหนดเอง โมดูล IPS ขนาด 2.4 นิ้วนี้แสดงให้เห็นถึงกระจกครอบแบบกำหนดเองพร้อมการเคลือบ AG บวก AF และการปรับแต่งที่คล้ายกันมีให้สำหรับโครงการของลูกค้าด้วยระยะเวลารอคอยสั้นและคุณภาพการผลิตจำนวนมากที่เสถียร

กรณีการใช้งาน

• แผง HMI อุตสาหกรรมภายนอกอาคาร: ความสว่าง 950 cd/m2 และทิศทางการมองเห็นที่กว้างช่วยให้ส่วนต่อประสานสามารถอ่านได้ภายใต้แสงแดดโดยตรงและจากตำแหน่งของผู้ปฏิบัติงานที่แตกต่างกัน
• อุปกรณ์ทางการแพทย์: ช่วงอุณหภูมิการทำงานที่กว้างและการจัดหาในระยะยาวที่เสถียรสนับสนุนประสิทธิภาพที่เชื่อถือได้ในเครื่องมือวินิจฉัยและเทอร์มินัลตรวจสอบผู้ป่วย
• เทอร์มินัลเครื่องมือวัด: อินเทอร์เฟซ SPI และ RGB ช่วยให้การรวมเข้ากับบอร์ดวัดและควบคุมง่ายขึ้น ในขณะที่กระจกครอบแบบกำหนดเองช่วยปกป้องจอแสดงผลในตัวเรือนขนาดกะทัดรัด
