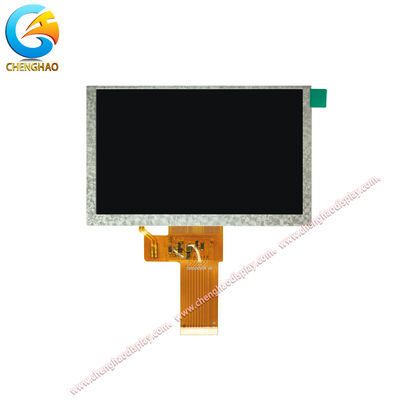

โมดูลจอ LCD IPS TFT ขนาด 5 นิ้ว 1024x600 LVDS 500 Nits สําหรับ HMI อุตสาหกรรม

คำอธิบายผลิตภัณฑ์

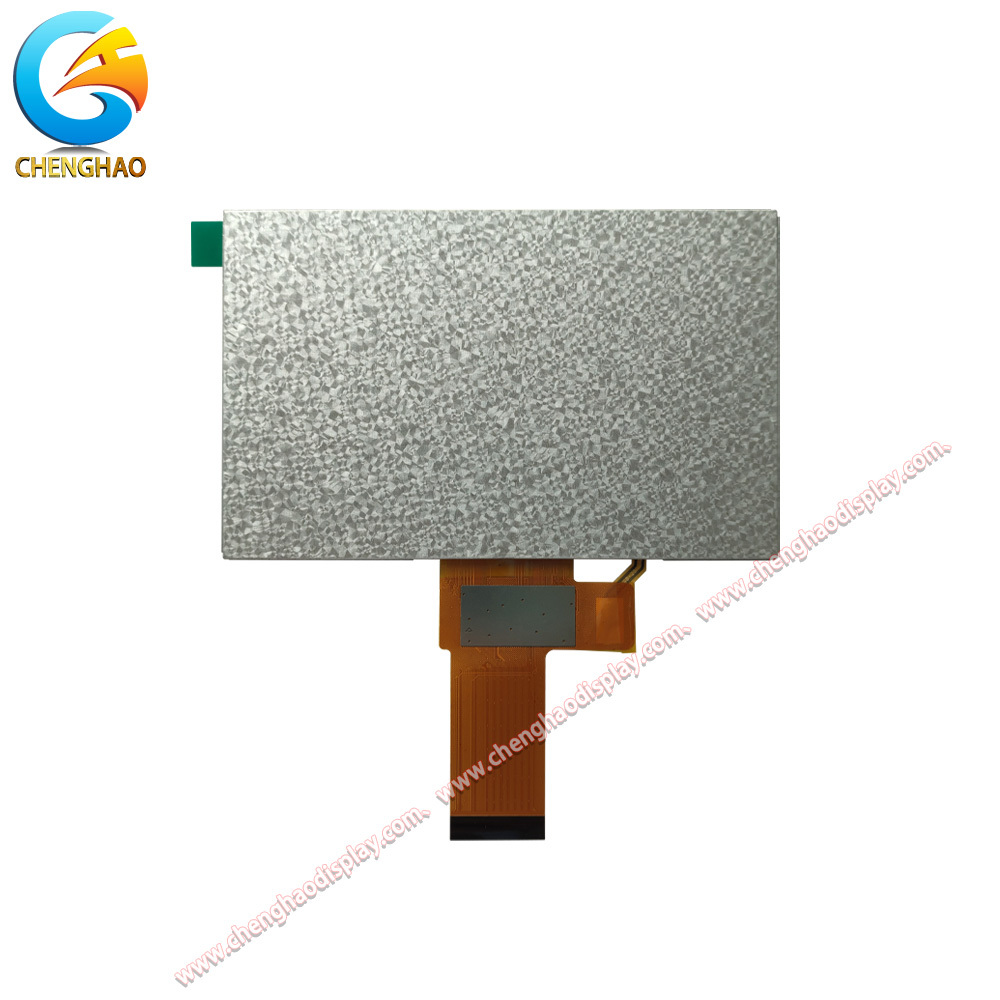

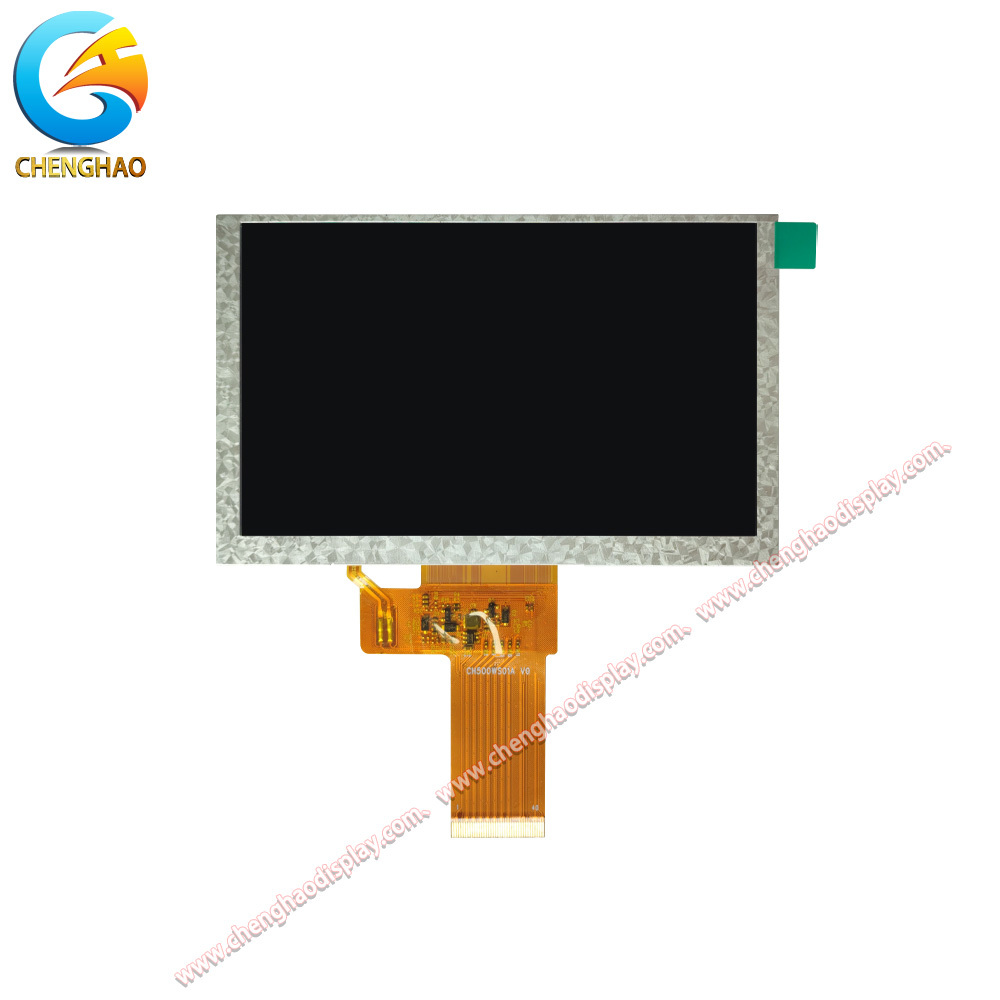

CH500WS01A เป็นโมดูลจอแสดงผล IPS TFT LCD ขนาด 5.0 นิ้ว ความละเอียด 1024 x (RGB) x 600 และอินเทอร์เฟซ LVDS 40 พิน ให้ความสว่างทั่วไป 500 cd/m2 สี 16.7 ล้านสี และมุมมอง 85/85/85/85 เพื่อให้อ่านได้สม่ำเสมอจากหลายตำแหน่ง แผงใช้โหมด IPS แบบส่งผ่านสีดำปกติ (normally black) มีขนาดภายนอก 120.7 x 75.8 มม. และพื้นที่ใช้งาน 108.03 x 64.8 มม. อุณหภูมิการทำงานอยู่ในช่วง -20 ถึง +70 องศาเซลเซียส ในขณะที่อุณหภูมิการจัดเก็บอยู่ในช่วง -30 ถึง +80 องศาเซลเซียส โมดูลนี้ไม่มีหน้าจอสัมผัส และออกแบบมาสำหรับแผง HMI อุตสาหกรรม เครื่องมือวัด เทอร์มินัลควบคุม และระบบแสดงผลแบบฝังที่ต้องการอินเทอร์เฟซ LVDS ที่เสถียรและการจัดหาในระยะยาว

คุณสมบัติผลิตภัณฑ์

• ความละเอียด 1024 x (RGB) x 600 ให้ข้อความ กราฟ และเนื้อหาอินเทอร์เฟซผู้ปฏิบัติงานที่คมชัด
• ความสว่างทั่วไป 500 cd/m2 รองรับการมองเห็นที่ชัดเจนในสภาพแวดล้อมอุตสาหกรรมในร่มและควบคุมส่วนใหญ่
• เทคโนโลยี IPS พร้อมมุมมอง 85/85/85/85 รักษาความสม่ำเสมอของภาพจากทุกด้าน
• อินเทอร์เฟซ LVDS 40 พิน ช่วยให้การรวมเข้ากับบอร์ดควบคุมอุตสาหกรรมและแพลตฟอร์มตัวควบคุมการแสดงผลง่ายขึ้น

ภาพวาดผลิตภัณฑ์

ข้อมูลจำเพาะโดยละเอียด

บทนำการปรับแต่ง

Chenghao ให้บริการโมดูลแสดงผลแบบกำหนดเองสำหรับโมดูล TFT LCD, จอแสดงผล mono LCD, โมดูล OLED สี และโมดูล OLED สี การปรับแต่งครอบคลุมการจัดวาง FPC และการกำหนดค่าพิน, การเลือกอินเทอร์เฟซ, การปรับความสว่าง, การรวมหน้าจอสัมผัส, การเคลือบผิวป้องกันแสงสะท้อน และการออกแบบกระจกครอบ

• การปรับแต่ง FPC รวมถึงขนาดภายนอก ความยาว จำนวนพิน และการจัดวางขั้วต่อ
• ตัวเลือกอินเทอร์เฟซ ได้แก่ LVDS, SPI, MCU, RGB, MIPI, EDP และ HDMI
• สามารถปรับความสว่างสำหรับการใช้งานในร่มมาตรฐานหรือสภาพแวดล้อมที่มีแสงรอบข้างสูงขึ้นได้
• มีตัวเลือกหน้าจอสัมผัสแบบคาปาซิทีฟ, แบบรีซิสทีฟ และแบบไม่มีการสัมผัสสำหรับโครงการที่เหมาะสม
• การเคลือบผิว AG สามารถลดแสงสะท้อนในบริเวณที่มีแสงสว่างจ้า
• กระจกครอบสามารถปรับแต่งได้ตามความหนา รูปร่าง สี และการพิมพ์สกรีน

กรณีการใช้งาน

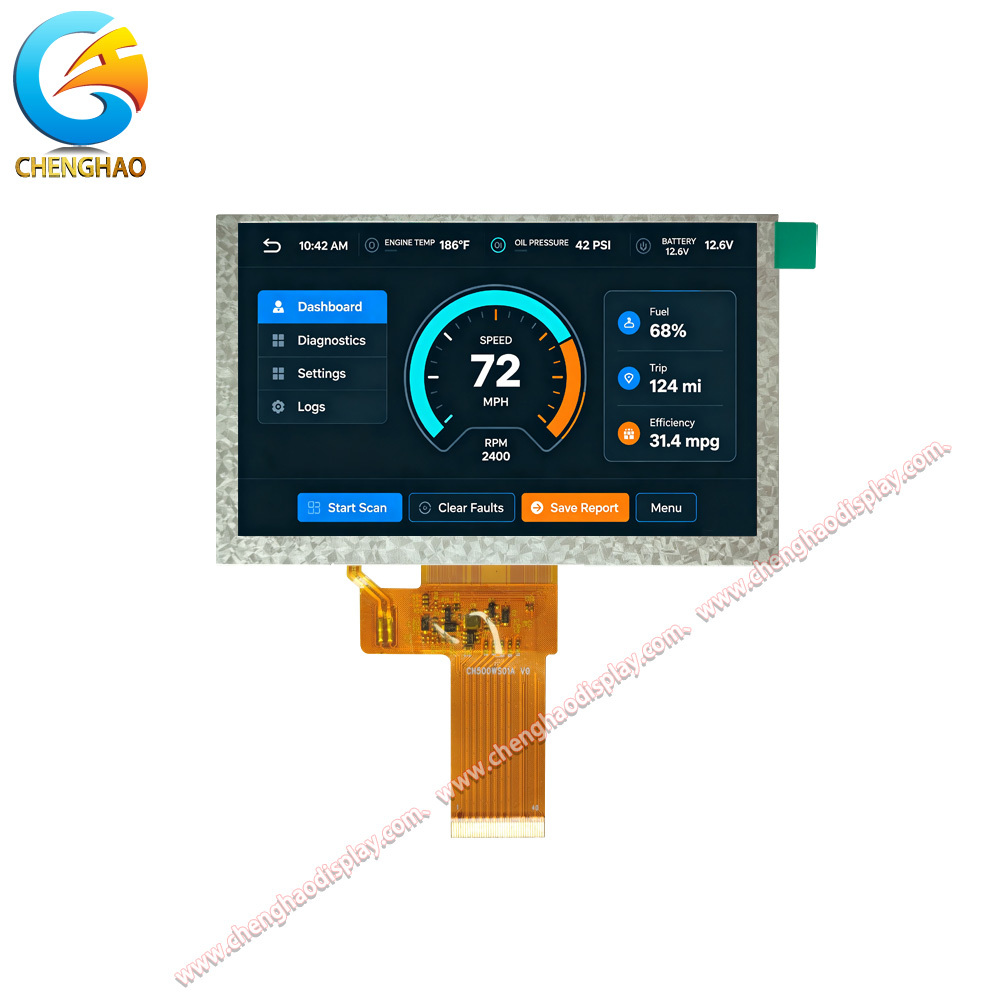

• แผง HMI อุตสาหกรรม: ความละเอียด 1024 x 600 และอินเทอร์เฟซ LVDS รองรับหน้าจอแสดงผลสำหรับผู้ปฏิบัติงาน หน้าจอสถานะเครื่องจักร และเทอร์มินัลควบคุมที่ชัดเจน
• อุปกรณ์ทดสอบและวัดผล: มุมมองกว้างและเอาต์พุตสีที่เสถียรช่วยให้ช่างเทคนิคอ่านรูปคลื่น ค่า และเมนูจากตำแหน่งต่างๆ ได้
• ตู้คีออสก์และเทอร์มินัลควบคุม: ขนาดกะทัดรัด 5.0 นิ้ว และอินเทอร์เฟซ 40 พิน ช่วยให้การรวมเข้ากับระบบฝังตัวที่มีพื้นที่จำกัดง่ายขึ้น
• อุปกรณ์ควบคุมอาคาร: จอแสดงผล 500 cd/m2 และช่วงอุณหภูมิที่กว้างรองรับการทำงานที่เชื่อถือได้ในสภาพแวดล้อมในร่มที่มีการตรวจสอบ
