โมดูลจอแสดงผล IPS TFT LCD ขนาด 4.3 นิ้ว 480x272 SPI QSPI MCU สำหรับ HMI อุตสาหกรรม

คําอธิบายสินค้า

CH430WQ23A เป็นโมดูลจอ LCD IPS TFT ขนาด 4.3 นิ้ว มีความละเอียด 480 x (RGB) x 272 และรองรับอินเตอร์เฟซ SPI, QSPI และ MCU ที่ยืดหยุ่น7 ล้านสี, และทิศทางการดู 80/80/80/80 สําหรับการอ่านที่สม่ําเสมอจากหลายตําแหน่ง. จอใช้โหมด IPS สื่อสารปกติดําและการเชื่อมต่อ FPC 40 ปิน.ขอบเขต 2 มิลลิเมตรและ 95พื้นที่ใช้งานขนาด.04 x 53.86 มม เหมาะกับอุปกรณ์ควบคุมขนาดเล็กและการออกแบบจอที่ฝังไว้ ระยะอุณหภูมิการทํางานคือ -20 ถึง +70 องศาเซลเซียส, พร้อมกับการเก็บของจาก -30 ถึง +80 องศาเซลเซียสโมดูลไม่มีสัมผัสนี้เหมาะสําหรับแผ่น HMI อุตสาหกรรม, เครื่องมือ, เครื่องตรวจสอบกระบวนการ, และปลายการควบคุมที่ต้องการอินเตอร์เฟซลําดับคงที่หรือคู่เคียง

ลักษณะสินค้า

• ความละเอียด 480 x (RGB) x 272 ให้ข้อความชัดเจน, แผนการ, และข้อมูลสถานะสําหรับอินเตอร์เฟซที่ฝัง
• การสนับสนุนอินเตอร์เฟซ SPI, QSPI และ MCU ให้ความยืดหยุ่นผ่านตัวควบคุมโฮสต์และแพลตฟอร์มการออกแบบที่แตกต่างกัน
• ทิศทางการดู 80/80/80/80 ช่วยรักษาความสม่ําเสมอของภาพจากหลายตําแหน่งของผู้ใช้งาน
• การออกแบบแบบแบบ 40 ปินที่ไม่สัมผัสสนิทสนับสนุนการบูรณาการตรงไปตรงมาในอุปกรณ์ควบคุมอุตสาหกรรม

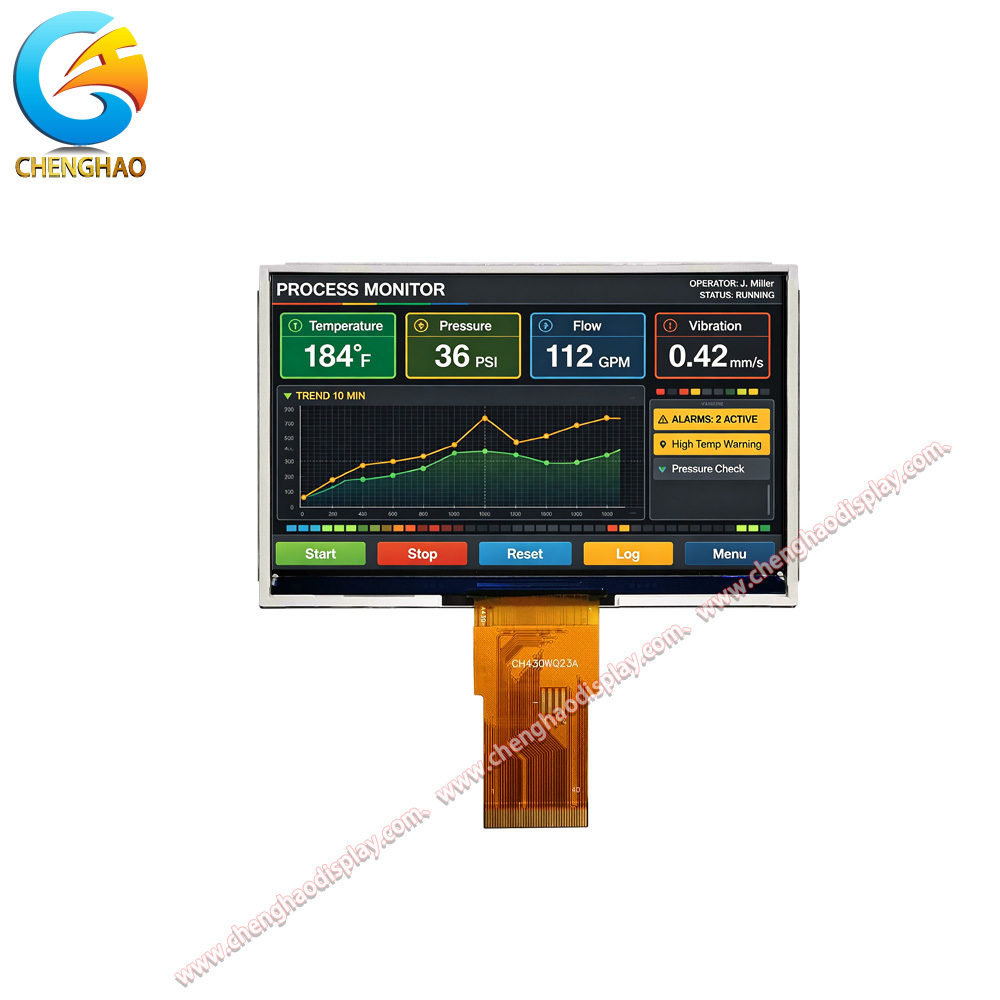

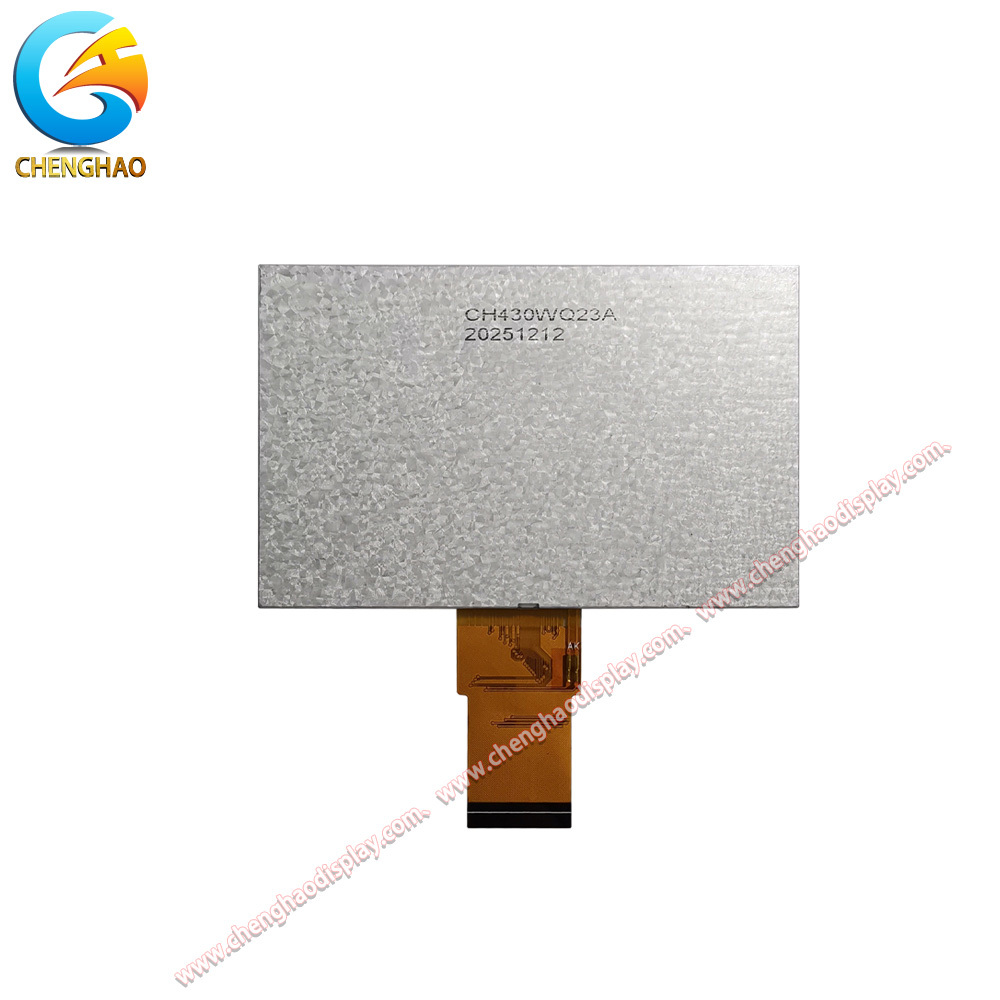

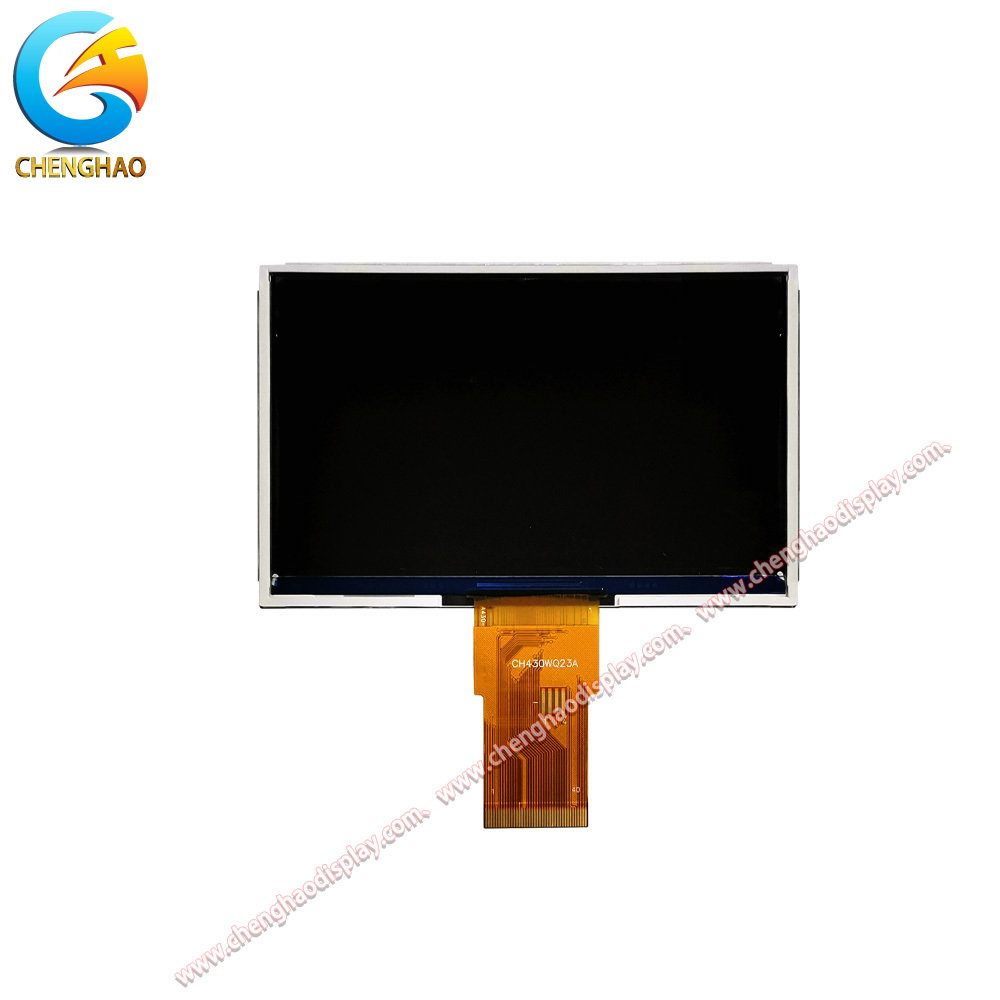

ภาพวาดสินค้า

ข้อมูลรายละเอียด

การนําเสนอที่กําหนดเอง

Chenghao ให้บริการโหมดจอที่กําหนดเองสําหรับโหมด TFT LCD, โหมดจอ LCD โมโน, โหมด OLED สี, และโหมด OLED โมโนการเลือกอินเตอร์เฟซ, การปรับความสว่าง, การบูรณาการสัมผัส, การรักษาผิวที่ป้องกันแสงสว่าง, และการออกแบบกระจกปก

• การปรับแต่ง FPC ประกอบด้วยลักษณะลักษณะ, ความยาว, จํานวน Pin และการจัดวางเครื่องเชื่อม
• ตัวเลือกอินเตอร์เฟซประกอบด้วย SPI, QSPI, MCU, RGB, LVDS, MIPI, EDP และ HDMI
• ความสว่างสามารถปรับให้เหมาะกับการใช้ในบ้านแบบมาตรฐาน หรือสภาพแวดล้อมที่มีแสงสว่างสูงกว่า
• มีการปรับแต่งแบบสัมผัสแบบจุ,สัมผัสแบบต่อต้าน และไม่สัมผัส
• การบําบัดพื้นผิว AG สามารถลดการสะท้อนในพื้นที่การติดตั้งที่สว่าง
• กระจกปิดสามารถปรับแต่งตามความหนา รูปทรง สี และการพิมพ์ไหม

กรณีใช้งาน

• แผ่น HMI อุตสาหกรรม:หน้าจอขนาด 480 x 272 และอินเตอร์เฟซ SPI, QSPI และ MCU ที่ยืดหยุ่นรองรับการควบคุมเครื่องจักรที่คอมแพคต์และเทอร์มิเนลสถานะ
• อุปกรณ์ติดตามกระบวนการ:ข้อมูลการทํางานที่ชัดเจนและทิศทางการมอง 80/80/80/80 ช่วยให้ผู้ประกอบการอ่านค่ากระบวนการจากตําแหน่งที่แตกต่างกัน
• จอแสดงเครื่องมือ:FPC 40 ปินและลักษณะ 4.3 นิ้วที่คอมพัคต์ทําให้การบูรณาการในอุปกรณ์การวัดและควบคุมง่ายขึ้น
• เทอร์มิเนลควบคุมที่ติดตั้ง:การออกแบบที่ไม่สัมผัสและช่วงอุณหภูมิที่กว้างขวางสนับสนุนการทํางานที่น่าเชื่อถือในสภาพแวดล้อมภายในที่ติดตาม
