โมดูลจอแสดงผล IPS TFT LCD ขนาด 2.8 นิ้ว 240x320 QSPI 300 Nits สำหรับ HMI อุตสาหกรรม

คำอธิบายผลิตภัณฑ์

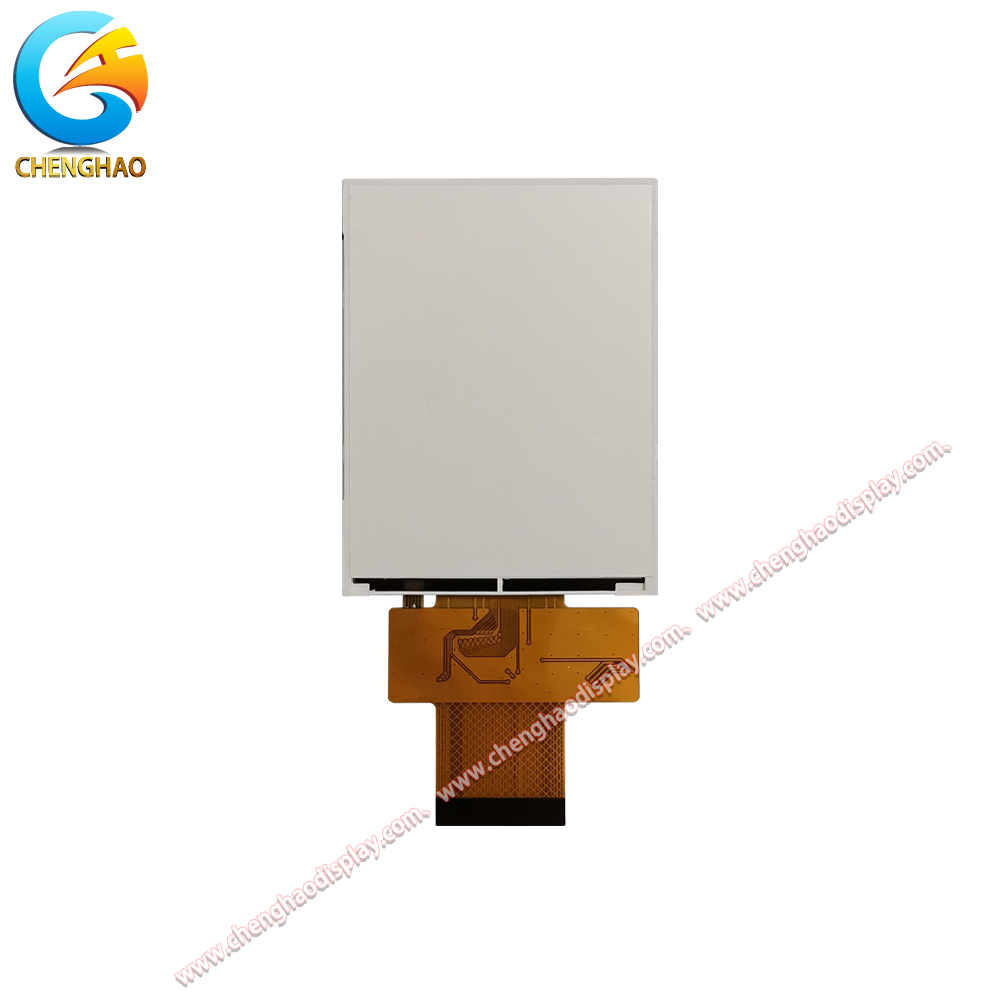

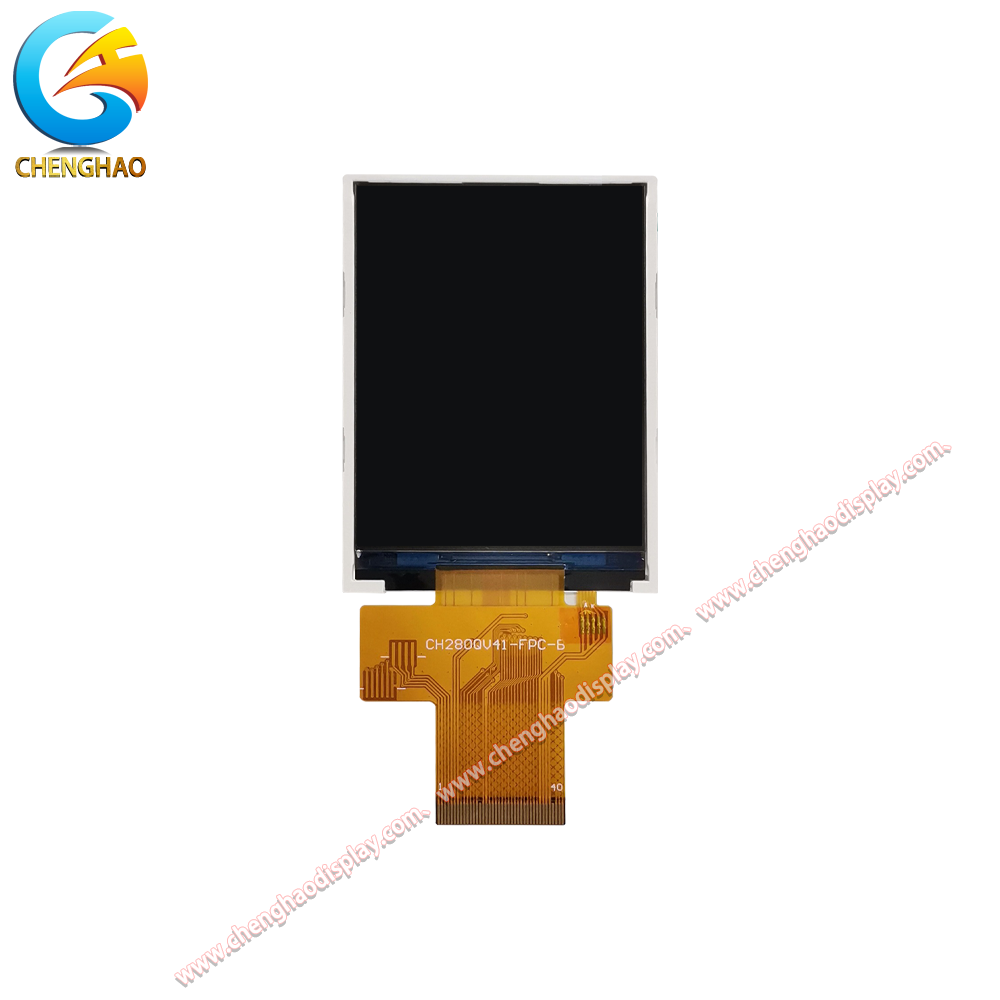

CH280QV41A เป็นโมดูลจอแสดงผล IPS TFT LCD ขนาด 2.8 นิ้ว ความละเอียด 240 x (RGB) x 320 และอินเทอร์เฟซ QSPI 40 พิน ให้ความสว่างทั่วไป 300 cd/m2 สี 262K และทิศทางการมอง 80/80/80/80 เพื่อให้อ่านได้ชัดเจนจากหลายตำแหน่ง แผงนี้ใช้โหมด IPS แบบส่งผ่านปกติสีดำ โดยมีขนาดภายนอก 50.00 x 69.20 มม. และพื้นที่ใช้งาน 43.20 x 57.60 มม. อุณหภูมิการทำงานอยู่ในช่วง -20 ถึง +70 องศาเซลเซียส ในขณะที่อุณหภูมิการจัดเก็บอยู่ในช่วง -30 ถึง +80 องศาเซลเซียส โมดูลแบบไม่มีระบบสัมผัสนี้เหมาะสำหรับแผง HMI อุตสาหกรรมขนาดกะทัดรัด เครื่องมือแบบพกพา เทอร์มินัลควบคุม และระบบแสดงผลแบบฝังที่ต้องการการเชื่อมต่อ QSPI ที่เสถียร

คุณสมบัติผลิตภัณฑ์

• ความละเอียด 240 x (RGB) x 320 รองรับเมนู ค่า และหน้าจอสถานะในแนวตั้งที่ชัดเจน
• อินเทอร์เฟซ QSPI 40 พิน ช่วยให้เชื่อมต่อกับคอนโทรลเลอร์แบบฝังและแพลตฟอร์มแสดงผลขนาดกะทัดรัดได้ง่ายขึ้น
• ทิศทางการมอง 80/80/80/80 รักษาความสม่ำเสมอของภาพจากตำแหน่งผู้ปฏิบัติงานหลายตำแหน่ง
• การออกแบบแบบไม่มีระบบสัมผัสขนาด 2.8 นิ้ว พอดีกับอุปกรณ์อุตสาหกรรมและอุปกรณ์พกพาที่มีพื้นที่จำกัด

ภาพวาดผลิตภัณฑ์

ข้อมูลจำเพาะโดยละเอียด

บทนำที่ปรับแต่งเอง

Chenghao ให้บริการโมดูลแสดงผลที่ปรับแต่งเองสำหรับโมดูล TFT LCD, จอแสดงผล mono LCD, โมดูล OLED สี และโมดูล OLED สี การปรับแต่งครอบคลุมเลย์เอาต์ FPC และการกำหนดค่าพิน, การเลือกอินเทอร์เฟซ, การปรับความสว่าง, การรวมระบบสัมผัส, การเคลือบผิวป้องกันแสงสะท้อน และการออกแบบกระจกครอบ

• การปรับแต่ง FPC รวมถึงโครงร่าง, ความยาว, จำนวนพิน และเลย์เอาต์คอนเนคเตอร์
• ตัวเลือกอินเทอร์เฟซ ได้แก่ QSPI, SPI, MCU, RGB, LVDS, MIPI, EDP และ HDMI
• สามารถปรับความสว่างสำหรับการใช้งานในร่มมาตรฐานหรือสภาพแวดล้อมที่มีแสงรอบข้างสูงขึ้น
• มีตัวเลือกการสัมผัสแบบคาปาซิทีฟ, แบบตัวต้านทาน และแบบไม่มีระบบสัมผัส
• การเคลือบผิว AG สามารถลดแสงสะท้อนในบริเวณที่มีแสงสว่างจ้า
• กระจกครอบสามารถปรับแต่งได้ตามความหนา, รูปร่าง, สี และการพิมพ์สกรีน

กรณีการใช้งาน

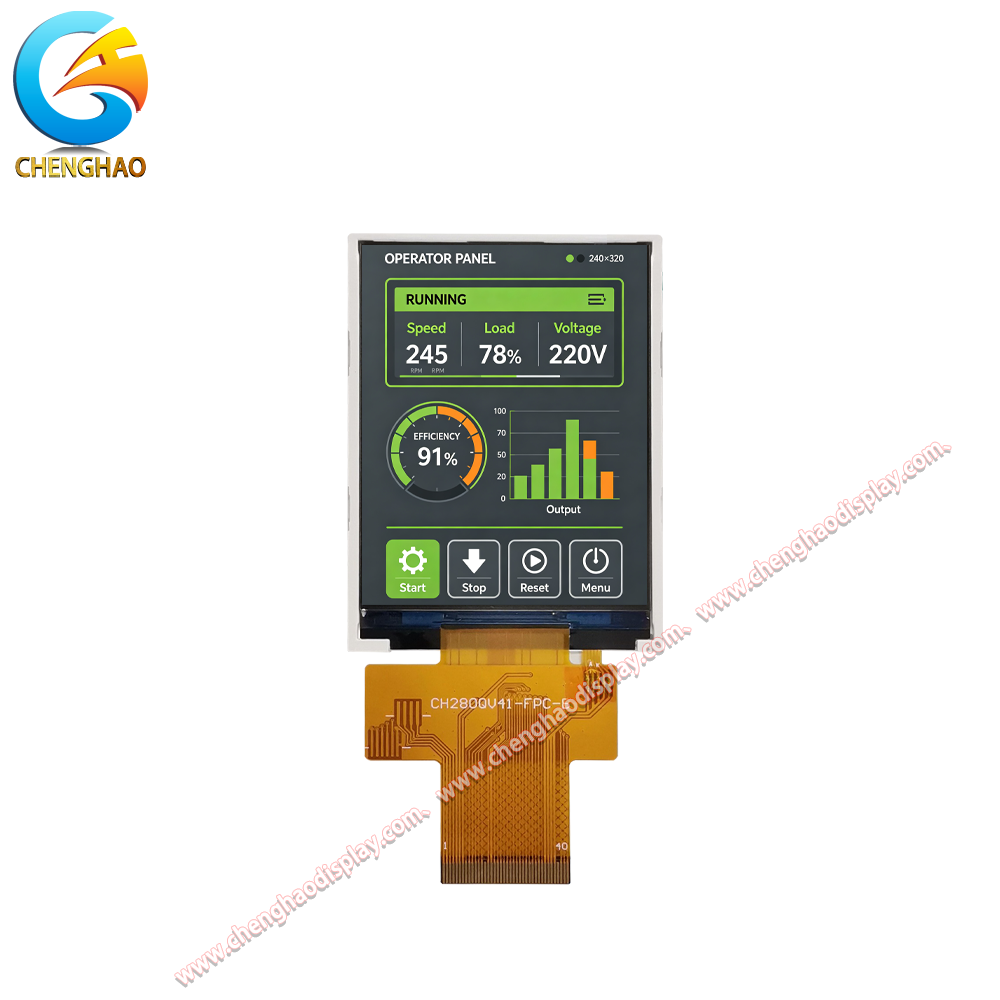

• แผง HMI อุตสาหกรรมขนาดกะทัดรัด: เลย์เอาต์แนวตั้ง 240 x 320 และอินเทอร์เฟซ QSPI รองรับการควบคุม ค่า และไฟแสดงสถานะที่ชัดเจนในอุปกรณ์ขนาดเล็ก
• เครื่องมือแบบพกพา: โครงร่างขนาด 2.8 นิ้ว และ FPC 40 พิน ช่วยให้เครื่องมือวัดและอุปกรณ์ควบคุมแบบพกพาที่มีพื้นที่ภายในจำกัด
• เทอร์มินัลควบคุมกระบวนการ: ทิศทางการมอง 80/80/80/80 ทำให้การอ่านค่ามองเห็นได้จากตำแหน่งผู้ปฏิบัติงานที่แตกต่างกันบนหน่วยควบคุมขนาดกะทัดรัด
• อุปกรณ์ตรวจสอบแบบฝัง: การทำงานในช่วงอุณหภูมิที่กว้างและการก่อสร้างแบบไม่มีระบบสัมผัส รองรับการใช้งานจอแสดงผลที่เชื่อถือได้ในอุปกรณ์ภายในอาคารที่ได้รับการตรวจสอบ
